• Levha / Plaka

  • Sac

  • Çubuk / Lama

  • Boru / Pofil

7050

AMS 4201 / AlZn6CuMgZr / 7050 / T7651

Kimyasal Kompozisyon % Değer
Silicon (Si)0,00 - 0,12
Tin (Sn)0,00 - 0,00
Chromium (Cr)0,00 - 0,04
Manganese (Mn)0,00 - 0,10
Magnesium (Mg)1,90 - 2,60
Copper (Cu)2,00 - 2,60
Lead (Pb)0,00 - 0,00
Titanium (Ti)0,08 - 0,21
Iron (Fe)0,00 - 0,15
Zinc (Zn)5,70 - 6,70
Nickel (Ni)0,00 - 0,00
Aluminium (Al)Balance
Titanium + Zirconium (Ti+Zr)0,08 - 0,15
Fiziksel Özellikler Değer
Yoğunluk2,83 g/cm³
Erime Sıcaklığı629 °C
Isıl Genleşme K.23.5 x 10^-6 /K
Elastisite Modülü71,7 GPa

Korozyon direnci çok yüksek olan ve Havacılık-Uzay Sanayinin yoğun kullandığı bir malzemedir. Çatlama ve yorulmaya karşı çok yüksek dirence sahiptir. Havacılık Sanayinde öncelikli tercih edilen bir malzemedir. Birçok talebin çözümü için mükemmel kombinasyon önermektedir.



MALZEME KOMPOZİSYONUNUN STANDARTLARI

AMS 4050 aşağıdaki standartlarda olabilmektedir.



Alloy 7050, UNS A97050, ASTM B209

AlZn6CuMgZr, EN3983



ISIL İŞLEM

AMS 4050, 7050 aşağıdaki ısıl işlem çeşitlerinde tedarik edilmektedr:



  • T73511
  • T7451
  • T74511
  • T76
  • T762
  • T7651
  • T76511



STOK

7050 levha / plaka, sac, çubuk / lama ve boru / profil şeklinde tedarik edilmektedir.

  • Levha / Plaka
  • Sac
  • Çubuk / Lama
  • Boru / Profil
SEVKİYAT:

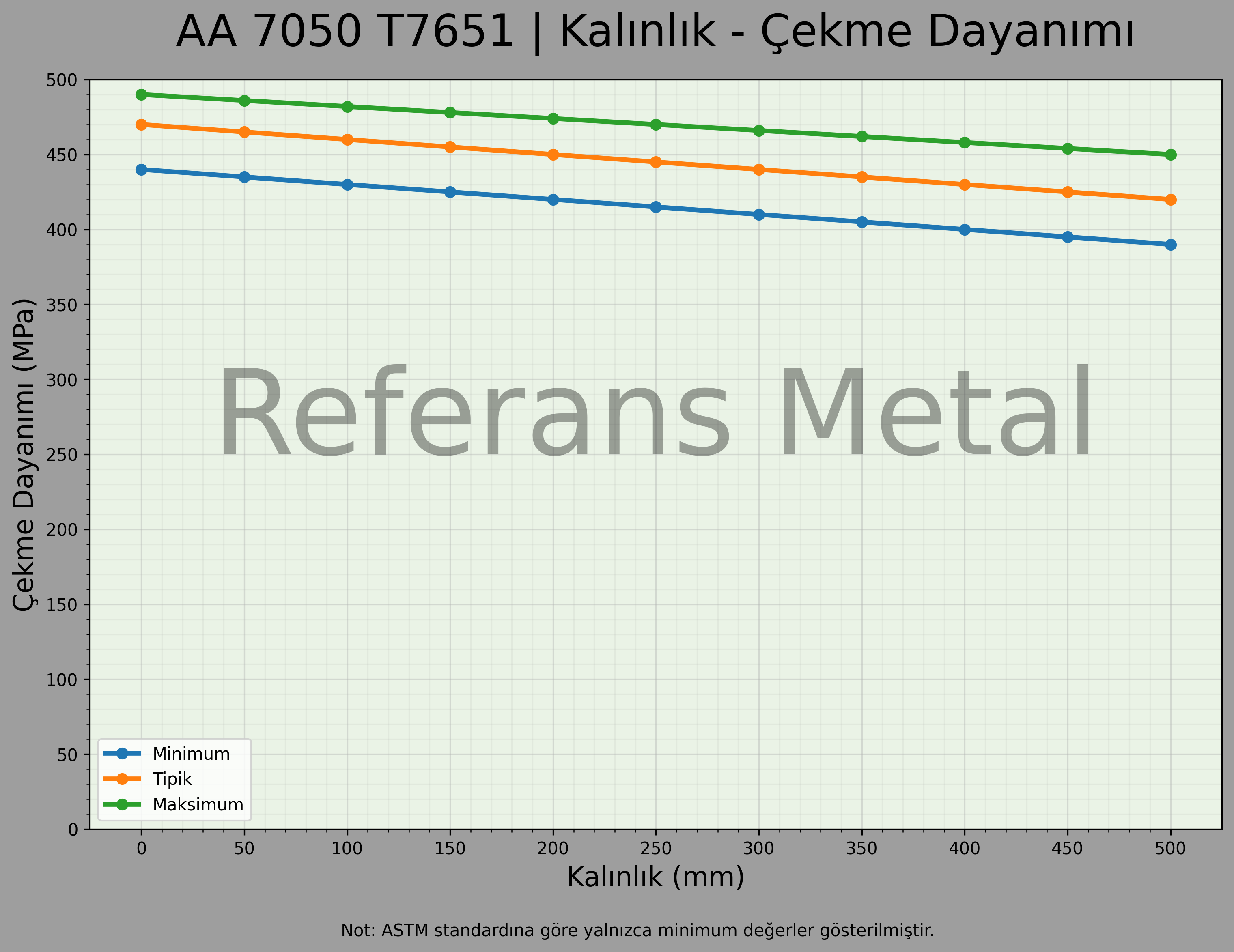

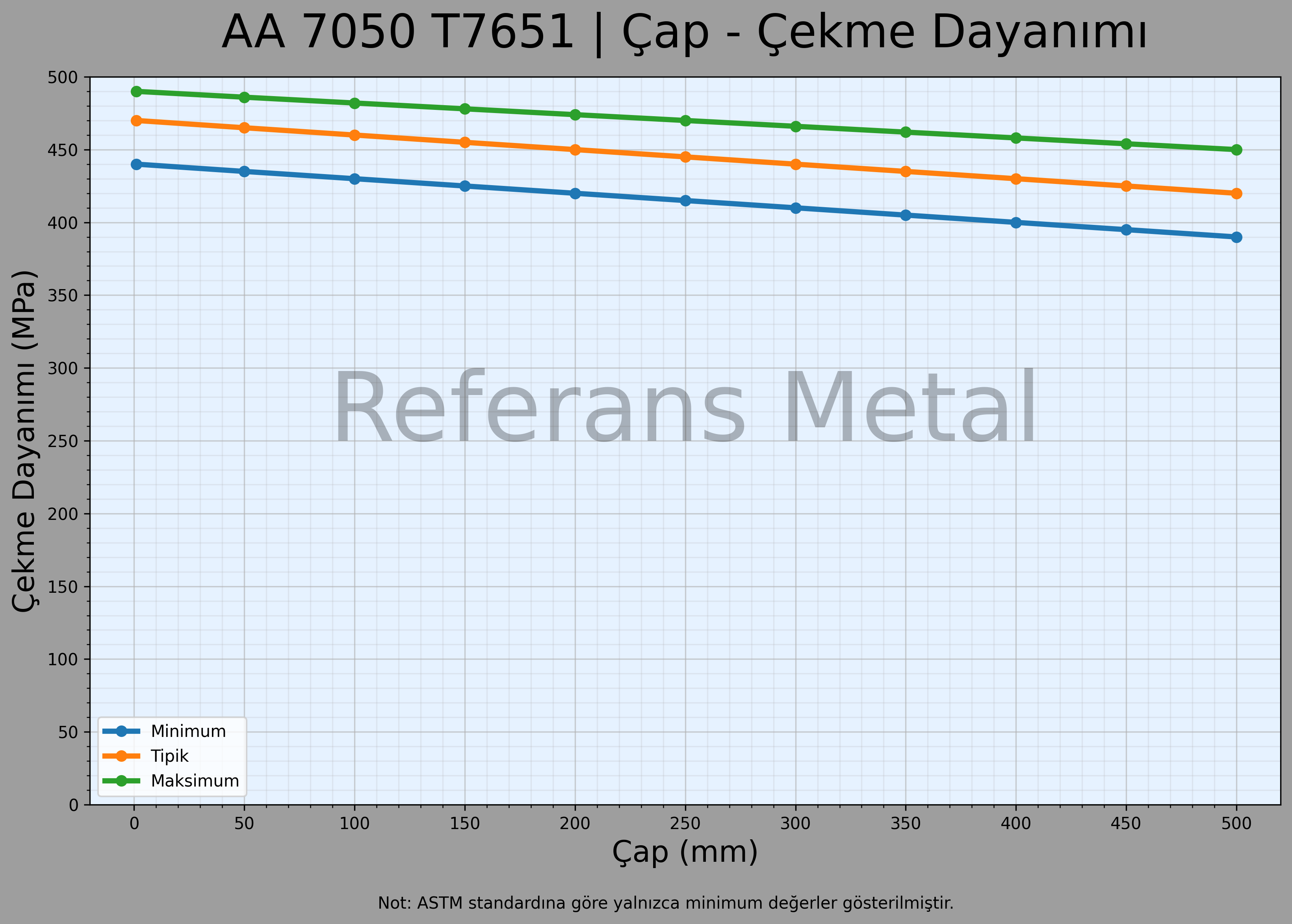

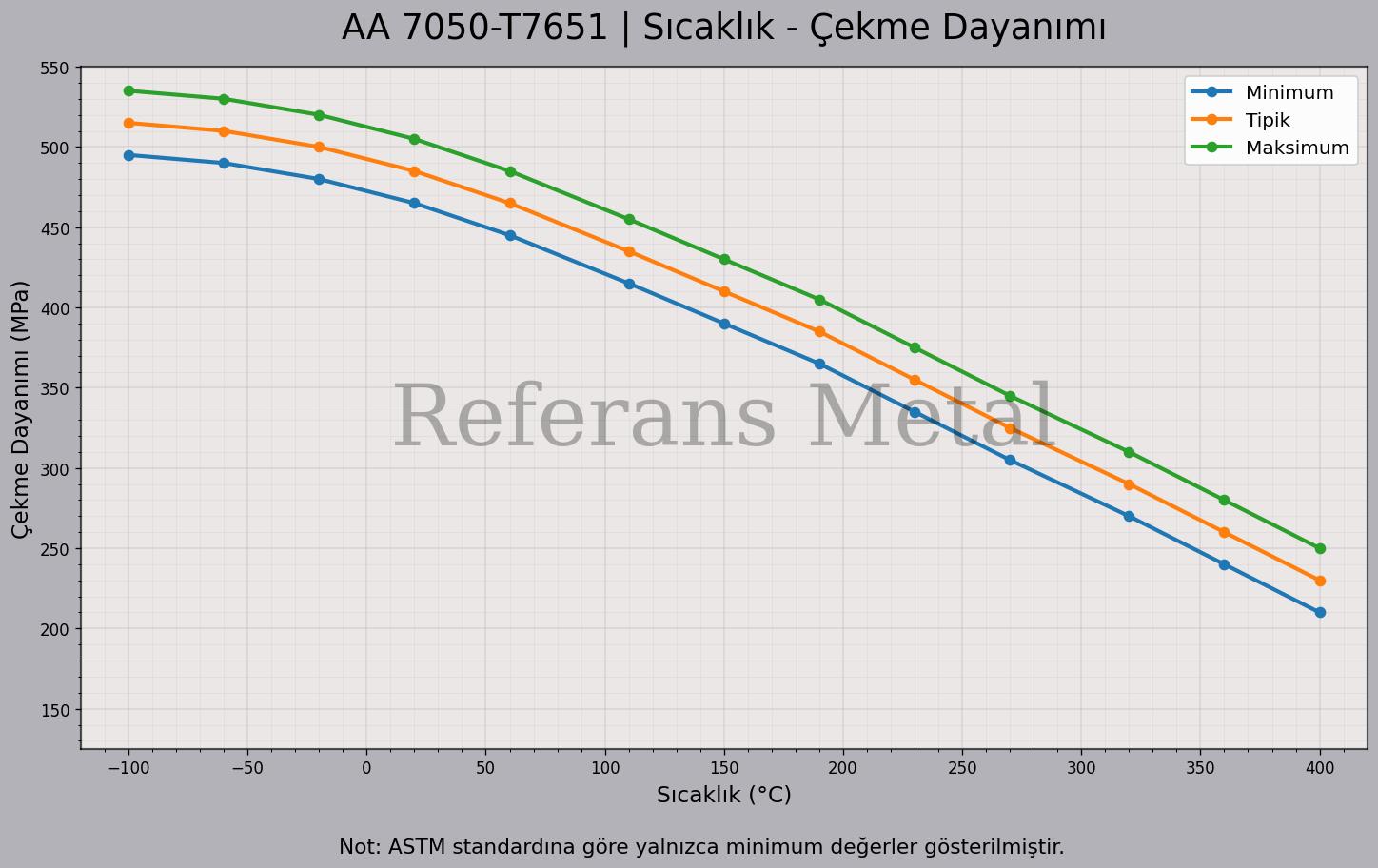

Mekanik Özellikler
Kalınlık (mm) Akma Dayanımı (Min.) Çekme Dayanımı (Min.) Uzama %
6,3 mm - 51 arası 441 MPa 510 MPa 9
51 mm - 76 arası 434 MPa 503 MPa 8
76 mm - 102 arası 427 MPa 496 MPa 6
102 mm - 127 arası 421 MPa 490 MPa 5
127 mm - 152 arası 414 MPa 483 MPa 4
152 mm - 178 arası 407 MPa 476 MPa 4
178 mm - 203 arası 400 MPa 469 MPa 4
