Levha / Plaka
Sac
Çubuk / Lama
Boru / Pofil
7475
AMS 4090 / AlZn5.5MgCu / 7475 / T651
Kimyasal Kompozisyon | % Değer |
Silicon (Si) | 0,00 - 0,10 |
Chromium (Cr) | 0,18 - 0,25 |
Manganese (Mn) | 0,00 - 0,06 |
Magnesium (Mg) | 1,90 - 2,60 |
Copper (Cu) | 1,20 - 1,90 |
Titanium (Ti) | 0,00 - 0,06 / - |
Iron (Fe) | 0,00 - 0,12 |
Zinc (Zn) | 5,2 - 6,20 |
Aluminium (Al) | Balance |
Fiziksel Özellikler | Değer |
Yoğunluk | 2,81 g/cm³ |
Erime Sıcaklığı | 477 °C |
Isıl Genleşme K. | 24,3 x 10^-6 /K |
Elastisite Modülü | 71,7 GPa |
Isıl Kapasite | 138 W/m.K |

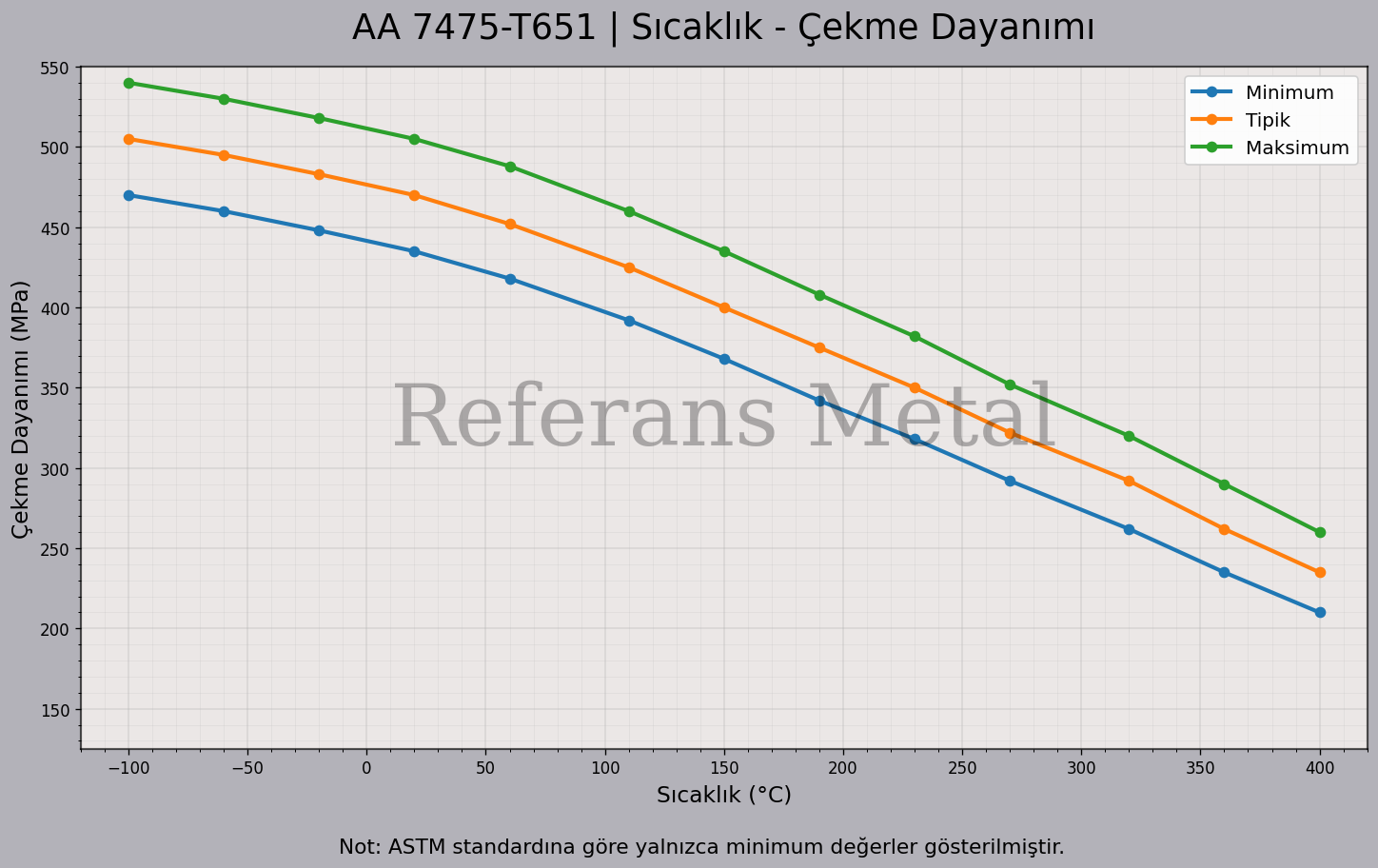

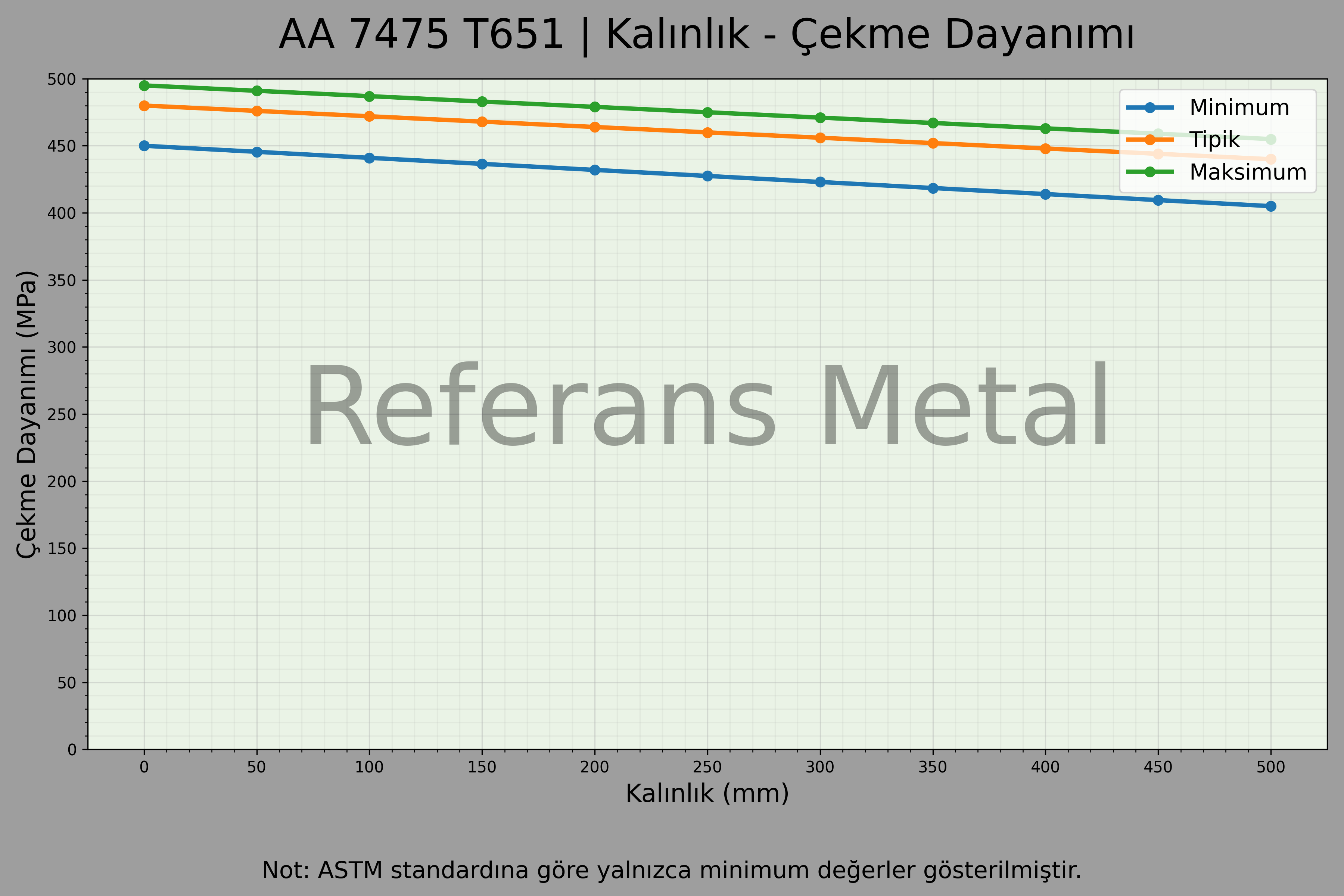

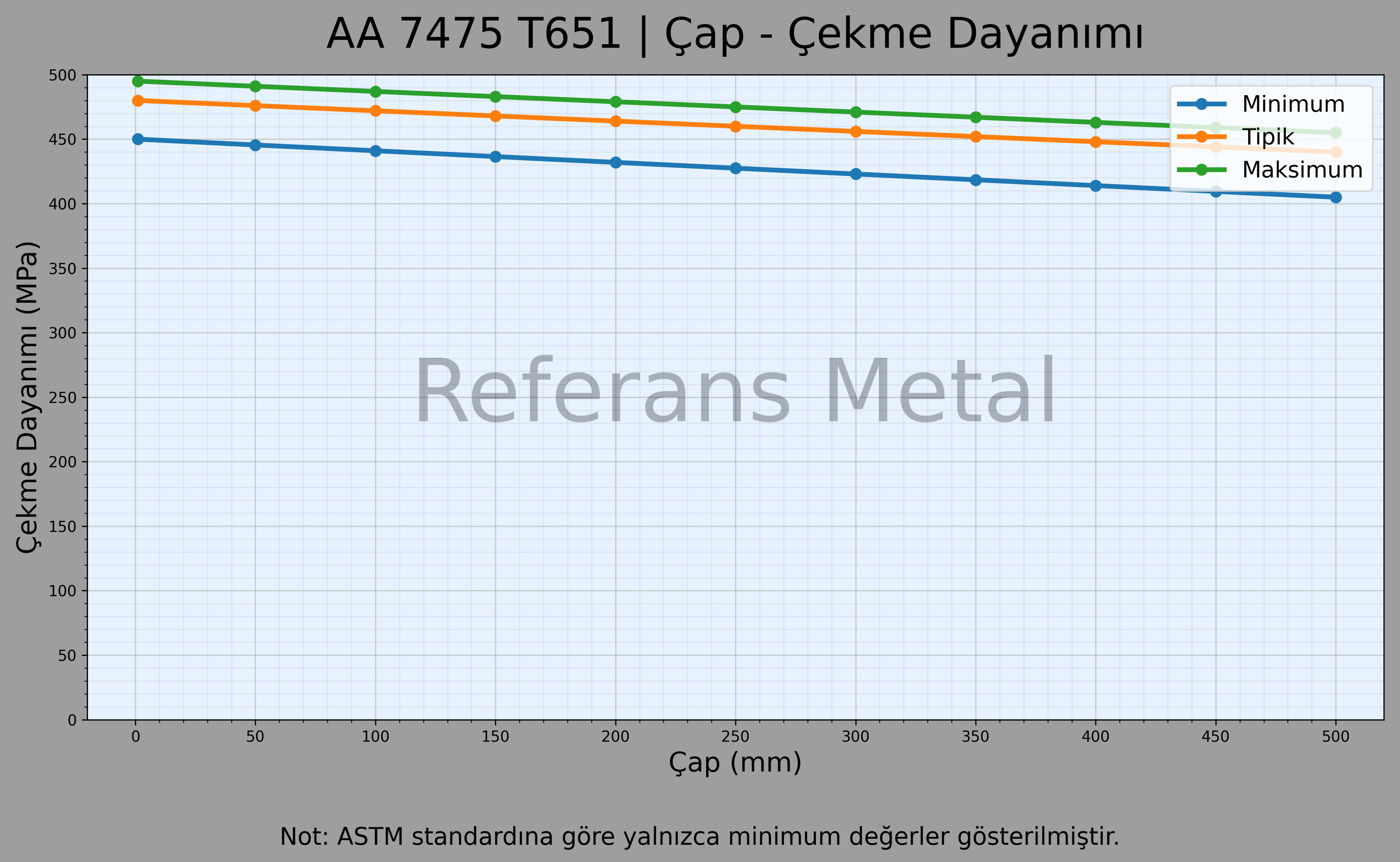

Mekanik Özellikler | Değer |
Akma Dayanımı | 510 MPa |
Çekme Dayanımı | 586 MPa |
Kesme Dayanımı | 350 MPa |
Uzama | %13 |
Elastisite | 71,7 GPa |
7475 alaşımı; yorulma çatlağının yayılmasına ve kırılmaya karşı üstün tokluk sağlayan çok çok yüksek dayanıma sahip bir malzemedir. Sac ve levha uygulamaları için özellikle kontrollü bir şekilde geliştirilmişdir. 7475 alaşımı, tipik kırılmaya karşı tokluk değerleri açısından yaklaşık olarak aynı temperlerdeki 7075 alaşımından yüzde 40 daha fazladır. 7475 alaşımının korozyon direnci ve yorulma davranışı; 7075, 7050 ve 2024 gibi çok tercih edilen yüksek mukavemetli havacılık alaşımlarından çok daha iyi ve bazı durumlarda ise kıyas kabul etmeyecek seviyededir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
AMS 4090, 7475 aşağıdaki standartlarda olabilmektedir.
Alloy 7475, UNS A97475, ASTM B209
AlZn5.5MgCu
ISIL İŞLEM
7475 aşağıdaki ısıl işlem çeşitlerinde tedarik edilmektedir:
- T61
- T651
- T7351
- T76
- T761
- T7651
STOK
7475 levha/plaka ve sac şeklinde tedarik edilmektedir.
- Levha / Plaka
- Sac
