Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
7475 alclad
AMS 4100 / AlZn5.5MgCu / 7475 alclad / T761
Kimyasal Kompozisyon | % Değer |
Silicon (Si) | 0,00 - 0,10 |
Chromium (Cr) | 0,18 - 0,25 |
Manganese (Mn) | 0,00 - 0,06 |
Magnesium (Mg) | 1,90 - 2,60 |
Copper (Cu) | 1,20 - 1,90 |
Titanium (Ti) | 0,00 - 0,06 |
Iron (Fe) | 0,00 - 0,12 |
Zinc (Zn) | 5,20 - 6,20 |
Aluminium (Al) | Balance |
Fiziksel Özellikler | Değer |
Yoğunluk | 2,81 g/cm³ |
Erime Sıcaklığı | 477 °C |
Isıl Genleşme K. | 23.2 µm/m.°C |
Elastisite Modülü | 71,7 GPa |
Isıl Kapasite | 163 W/m.K |
Elektriksel İletkenlik | 33 % IACS |
Mekanik Özellikler | Değer |
Akma Dayanımı | 421 MPa |
Çekme Dayanımı | 490 MPa |
Kesme Dayanımı | 290 MPa |
Uzama | %12 |
Sertlik | 84 HB |
7475 T761 alüminyum Sac ile 7475 T76 alüminyum Sac aynı malzeme kabul edilmektedir. 7475 T761 alüminyum havacılık-uzay sanayinde çok fazla tercih edilmektedir. Çünkü 7475 T61'e göre daha yüksek tokluğa sahip olmakla beraber genel ve özellikle pullanma-kabuklanma korozyonuna karşı direnci çok yüksektir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
7475 T761 aşağıdaki standartlarda olabilmektedir.
Alcald Sac olarak; AMS 4100, EN 2803, 3.4377
Bare Sac olarak; AMS 4085, AIR 9048-290
Alloy 7475, UNS A97475
AlZn5.5MgCu
7475 T761 İÇİN MİNİMUM TEMEL MEKANİK DEĞERLER
Bare Alclad
Thickness: in. 0.040-0.249 0.063-0.187
(mm) (1.016-6.325) (1.60-4.75)
Tensile Strength, ksi (MPa) 523 490
Yield Strength, ksi (MPa) 456 421
Elongation, % 12 12
7475 T761 İÇİN MİNİMUM KIRILMA TOKLUĞU DEĞERLERİ
(Fracture Toughness)
KIc: ksi√in.(MPa√m)*
Temper Thickness T-L
T761 0.040-0.125 in. 88.0 (96.6)
bare (1.02-3.18 mm)
0.126-0.249 in. 81.0 (88.9)
(3.20-6.32 mm)
T761 0.040-0.125 in. 88.0 (96.6)
alclad (1.02-3.18 mm)
0.126-0.249 in. 81.0 (88.9)
(3.20-6.32 mm)
7475 T761 için Karakteristik Özellikler:
- Mukavemet: Kaydadeğer
- İşlenebilirlik: Normal
- Kaynak Edilebilirlik: Zayıf
- Şekil Alma: Vasat
- Korozyon Direnci: İyi
- Isıl İşlem: Evet
7475 T761 için Çok Bilinen Bazı Uygulamalar:
Savaş Uçakları yapımında, Uzay araçları ımalatında.
Tekstil sektöründe sıradışı hızlarda ve momentum değerleri altında çalışan parçaların üretiminde.
Gemi yapımında, çeşitli sektörlerdeki büyük şase imalatında merkez aparatların imalatında..
STOK
7475 T761 sac şeklinde tedarik edilmektedir.
- Alclad Sac
- Bare Sac

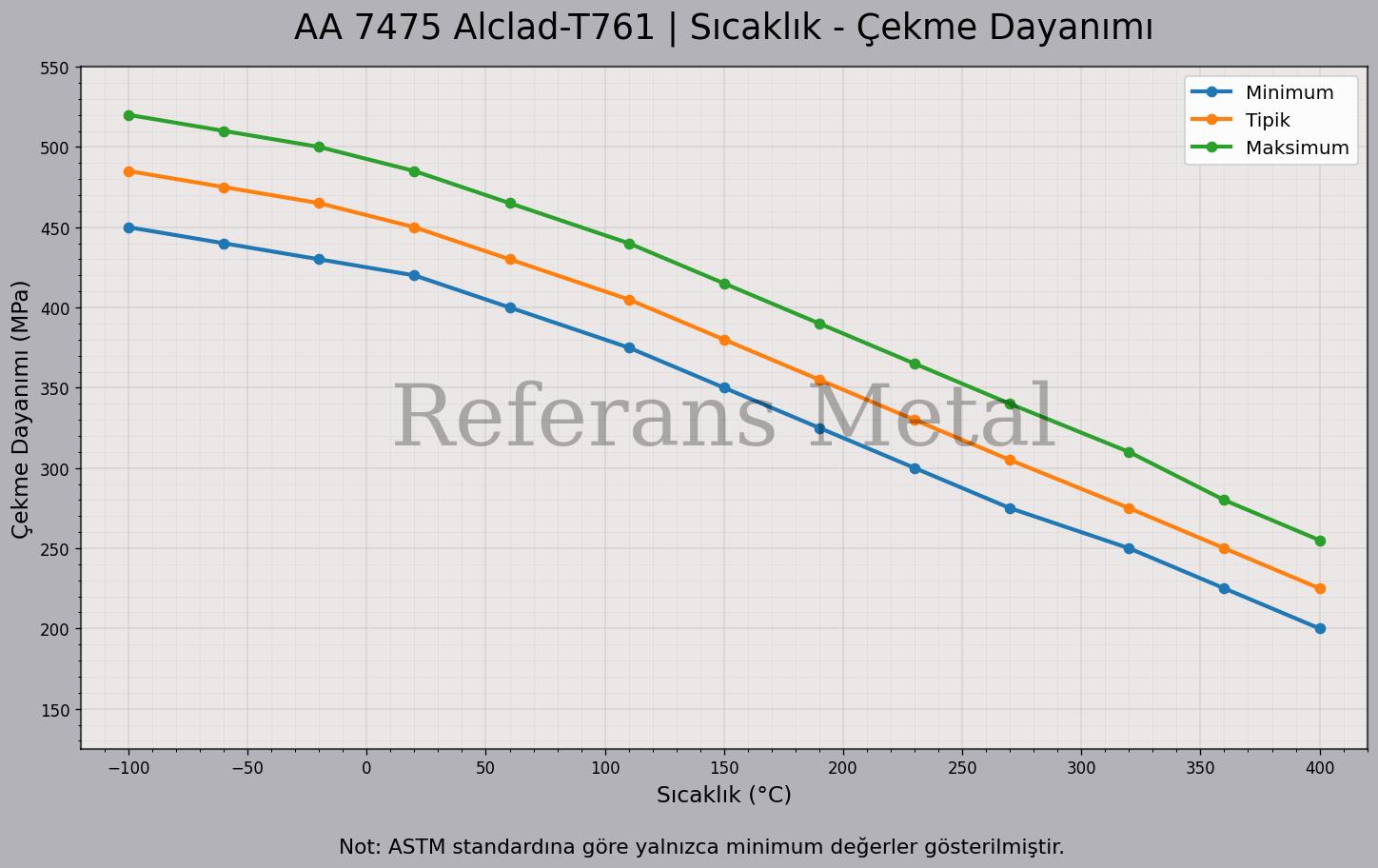

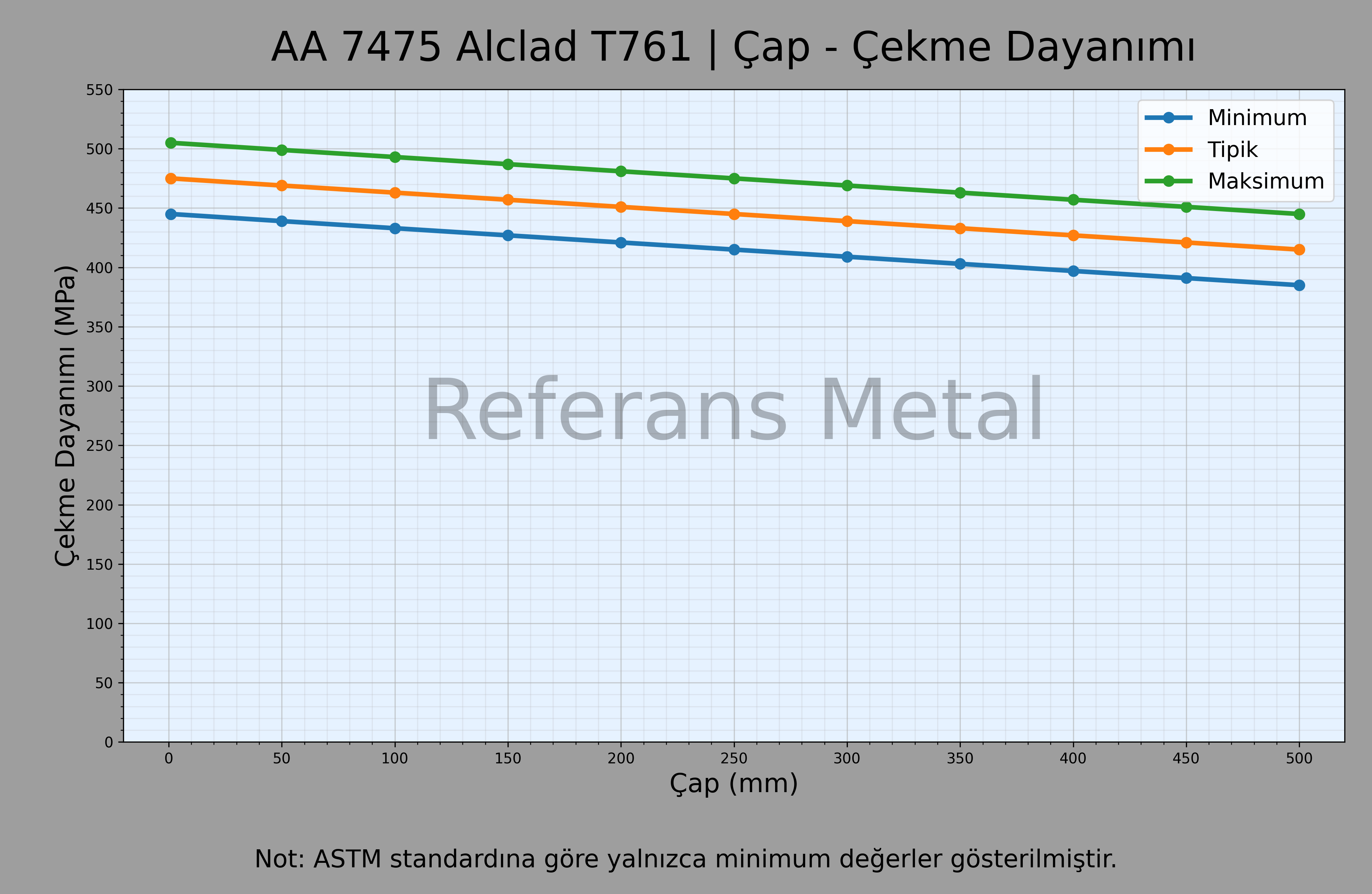

Mekanik Özellikler | |||
Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
0.5 mm - 0.6 arası | 435 MPa | 510 MPa | 12 |
1.60 mm - 4.75 arası | 386 MPa | 465 MPa | 9 |
