UZAY 2009
Kalite Politikamız
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
7149
AMS 4343 / AlZn8MgCu(A) / 7149 / T73511
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,40 |
| Chromium (Cr) | 0,10 - 0,22 |
| Manganese (Mn) | 0,00 - 0,20 |
| Magnesium (Mg) | 2,00 - 2,90 |
| Copper (Cu) | 1,20 - 1,90 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,20 |
| Zinc (Zn) | 7,20 - 8,20 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.84 g/cm³ |
| Erime Sıcaklığı | 477 °C |
| Isıl Genleşme K. | 23,4 µm/m.°C |
| Elastisite Modülü | 72 GPa |
| Isıl Kapasite | 155 W/m.K |
| Elektriksel İletkenlik | %40 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 485 MPa |
| Çekme Dayanımı | 550 MPa |
| Kesme Dayanımı | 326 MPa |
| Uzama | %12 |
| Sertlik | 86 HB |
7149 T73511 yüksek seviye dayanımlı uzay-havacılık malzemesidir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
7149 T73511 aşağıdaki standartlarda olabilmektedir.
Ekstrüzyon Çubuk/Lama,Tel, Boru ve Profil olarak; 7149 T73511, ASTM B221, AMS 4343, UNS A97149, ISO AlZn8MgCu(A)
7149 T73511 için Karakteristik Özellikler:
- Mukavemet: Yüksek
- İşlenebilirlik: Orta
- Kaynak Edilebilirlik: Düşük
- Şekil Alma: İyi
- Korozyon Direnci: Makul
- Isıl İşlem: Evet
7149 T73511 için Çok Bilinen Bazı Uygulamalar:
Havacılık endüstrisinde yapısal parçalarda kullanılır.
Savunma ve ulaşım endüstrilerinde de kullanılmaktadır.
STOK
7149 T73511 çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk/Lama
- Boru/Profil
SEVKİYAT:

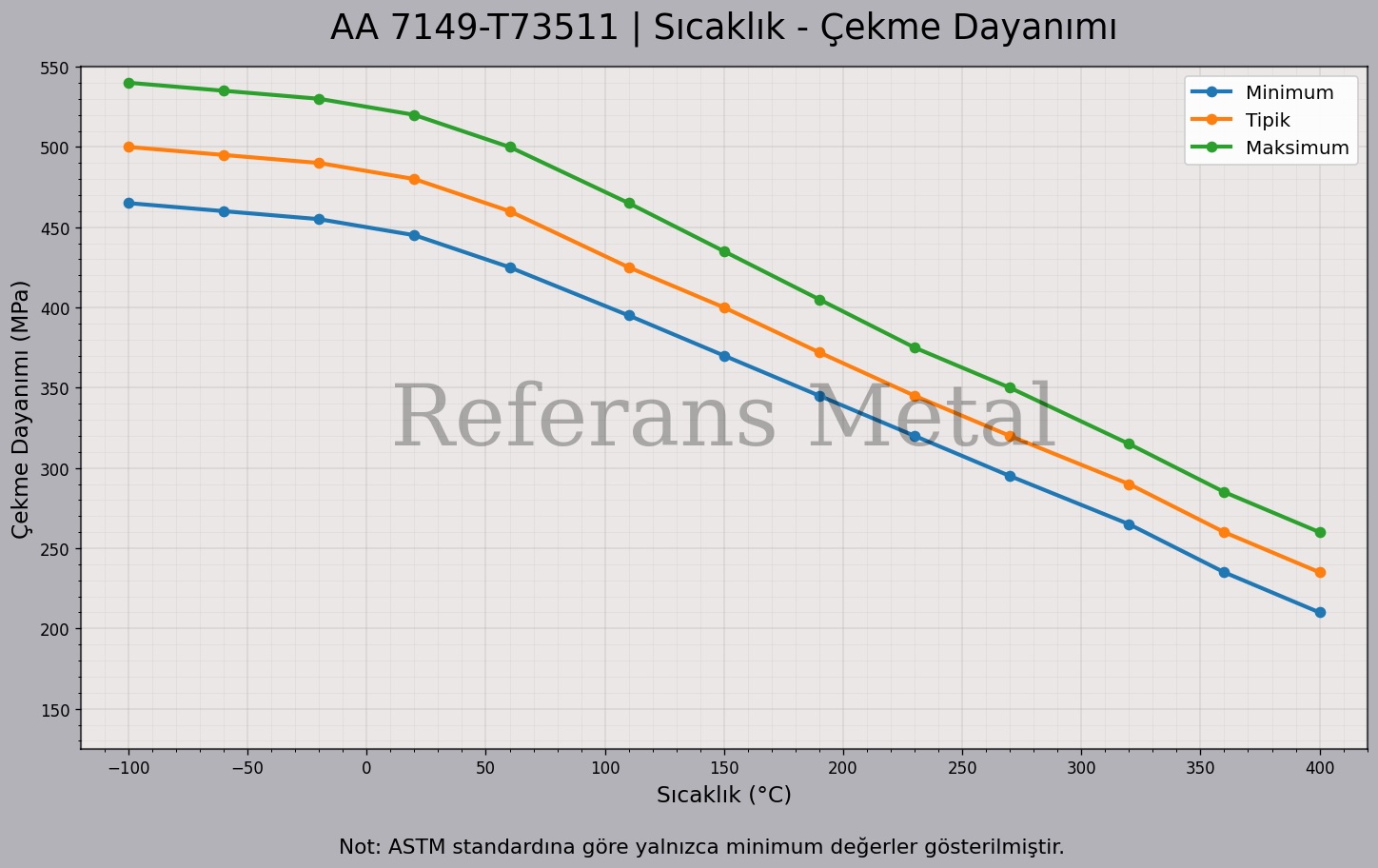

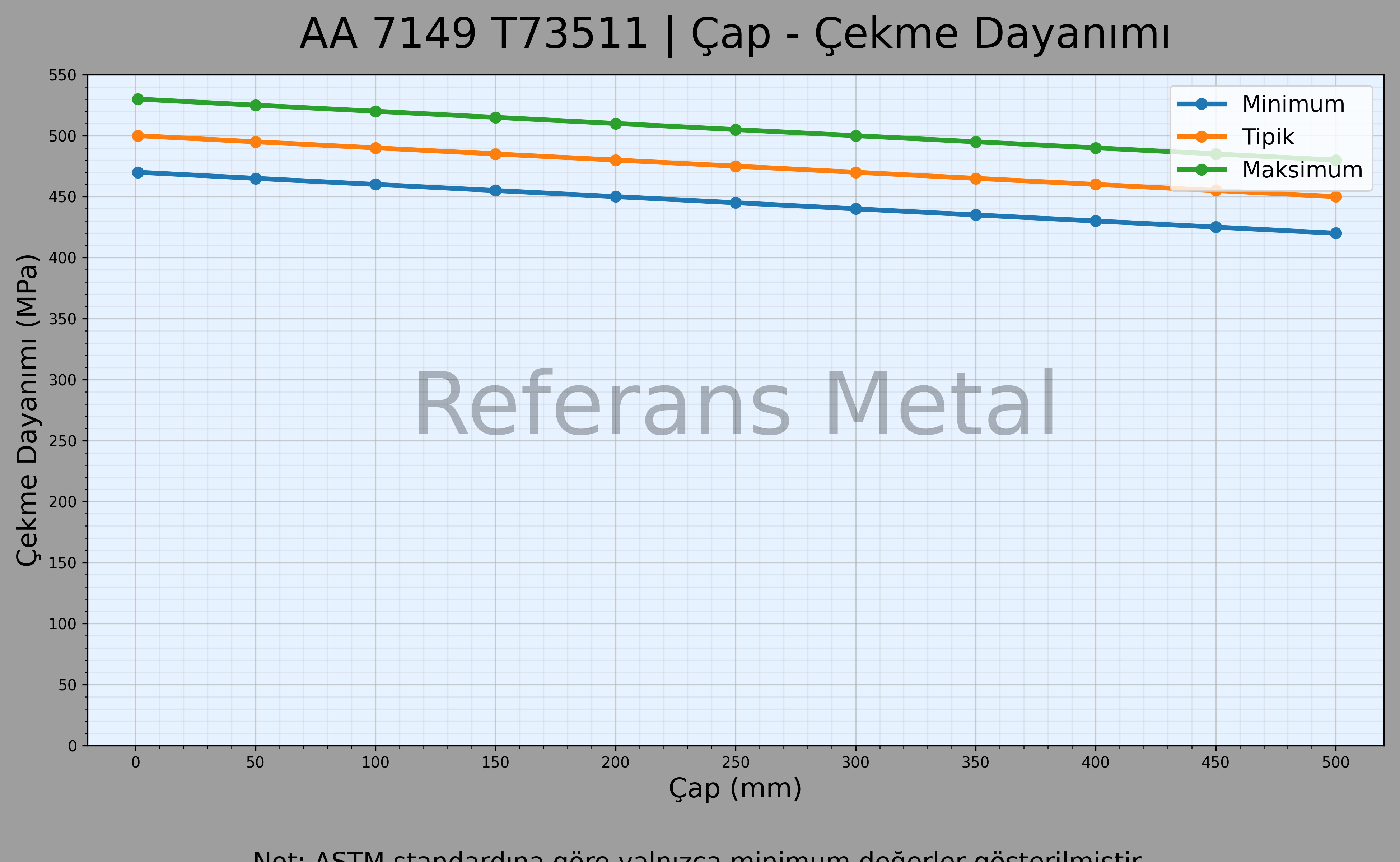

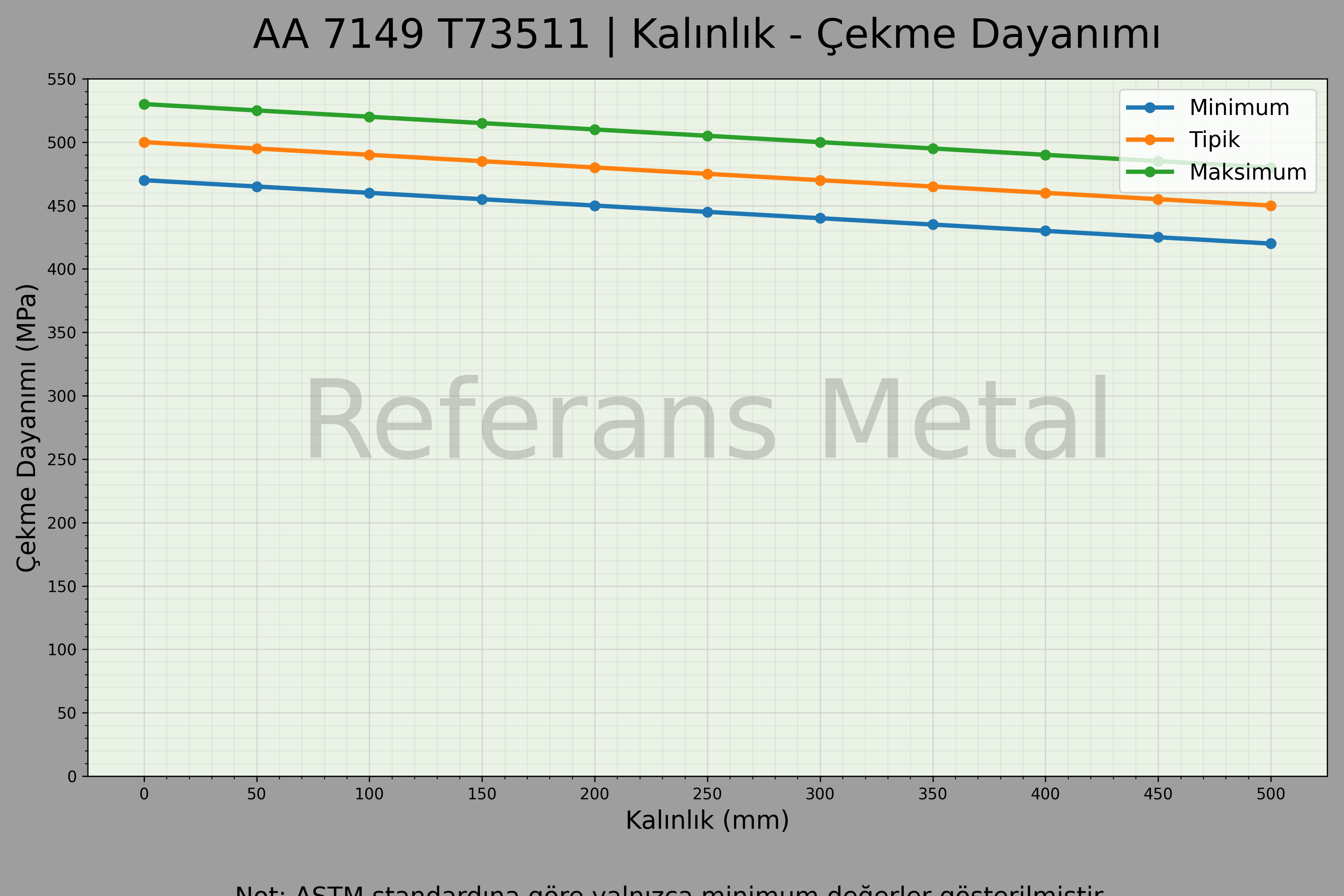

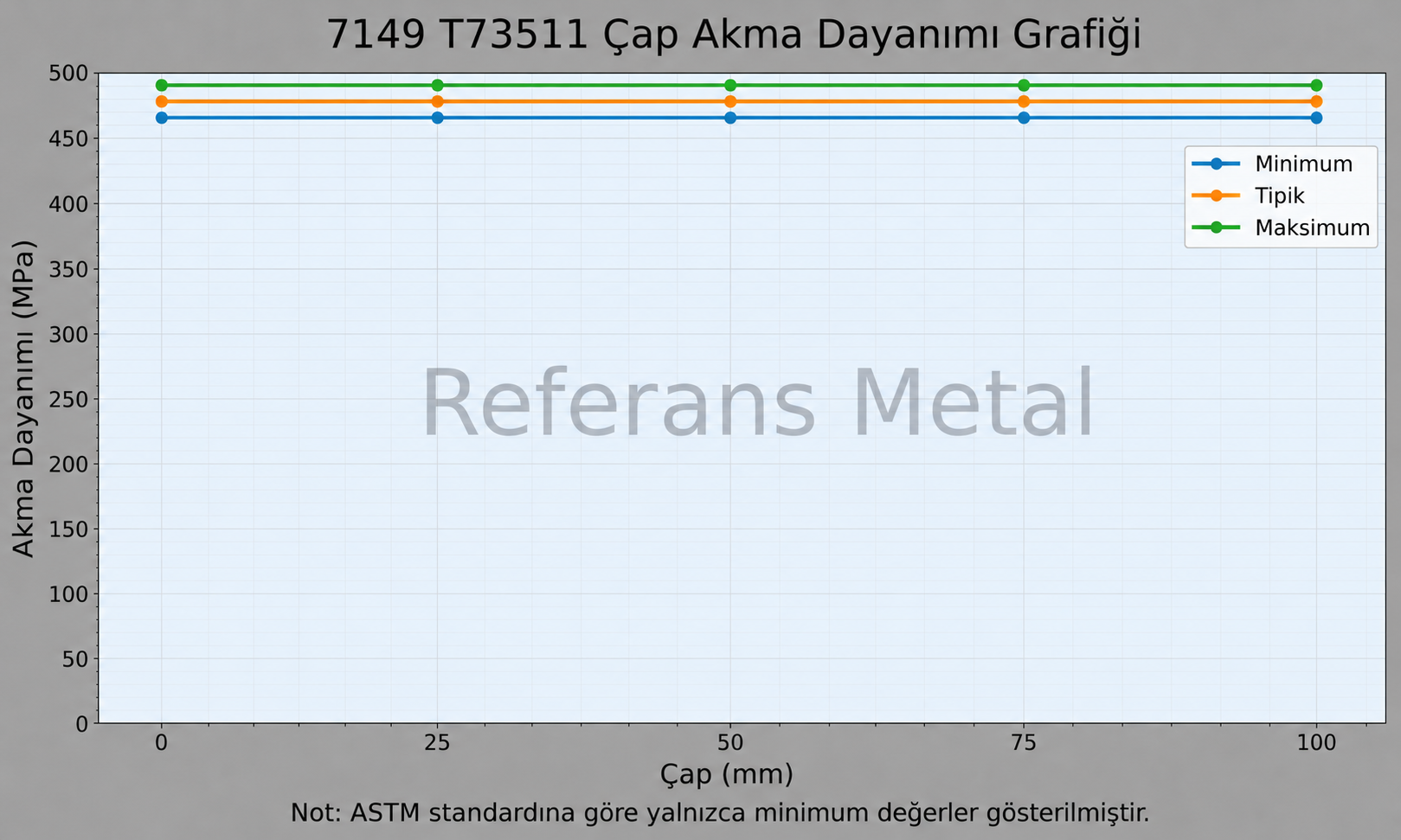

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| 6,3 mm - 12,6 arası | 462 MPa | 538 MPa | %9 |
| 12,7 mm - 25,4 arası | 469 MPa | 538 MPa | %7 |
| 25,4 mm - 50,8 arası | 462 MPa | 531 MPa | %6 |
| 50,8 mm - 63,5 arası | 441 MPa | 524 MPa | %6 |
| 63,5 mm - 76,2 arası | 421 MPa | 496 MPa | %5 |
| 76,2 mm - 88,9 arası | 400 MPa | 490 MPa | %5 |
| 88,9 mm - 101,6 arası | 372 MPa | 462 MPa | %3 |
Ağırlık Hesaplama
