UZAY 2009
Kalite Politikamız
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
5083
ASTM B241 / AlMg4.5Mn0.7 / 5083 / F
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,40 |
| Chromium (Cr) | 0,05 - 0,25 |
| Manganese (Mn) | 0,40 - 1,00 |
| Magnesium (Mg) | 4,00 - 4,90 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,15 |
| Iron (Fe) | 0,00 - 0,40 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,66 g/cm³ |
| Erime Sıcaklığı | 576 °C |
| Isıl Genleşme K. | 23.9 µm/m.°C |
| Elastisite Modülü | 71 GPa |
| Isıl Kapasite | 120 W/m.K |
| Elektriksel İletkenlik | %29 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 110 MPa |
| Çekme Dayanımı | 290 MPa |
| Kesme Dayanımı | 170 MPa |
| Uzama | %17 |
| Sertlik | 80 HB |

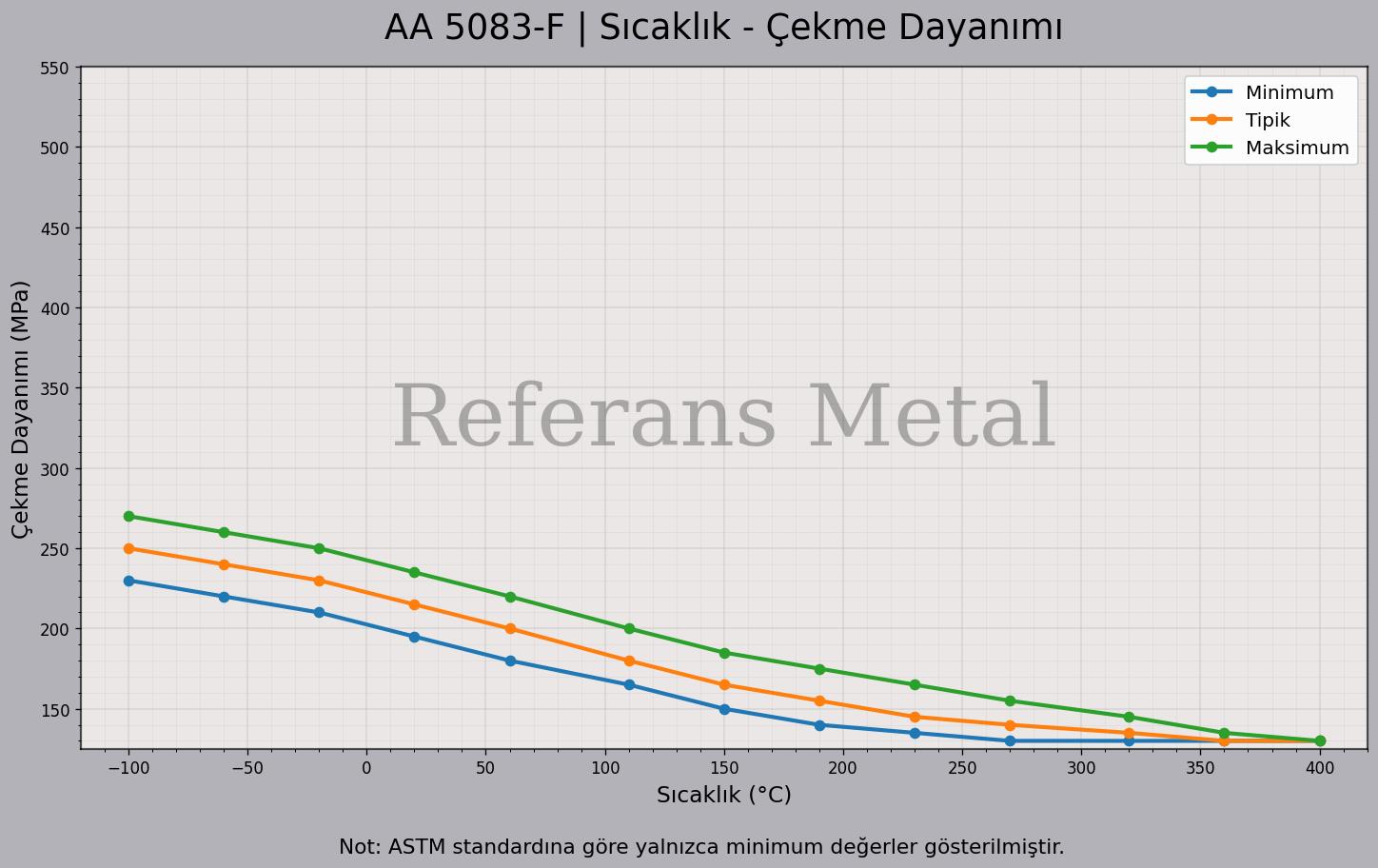

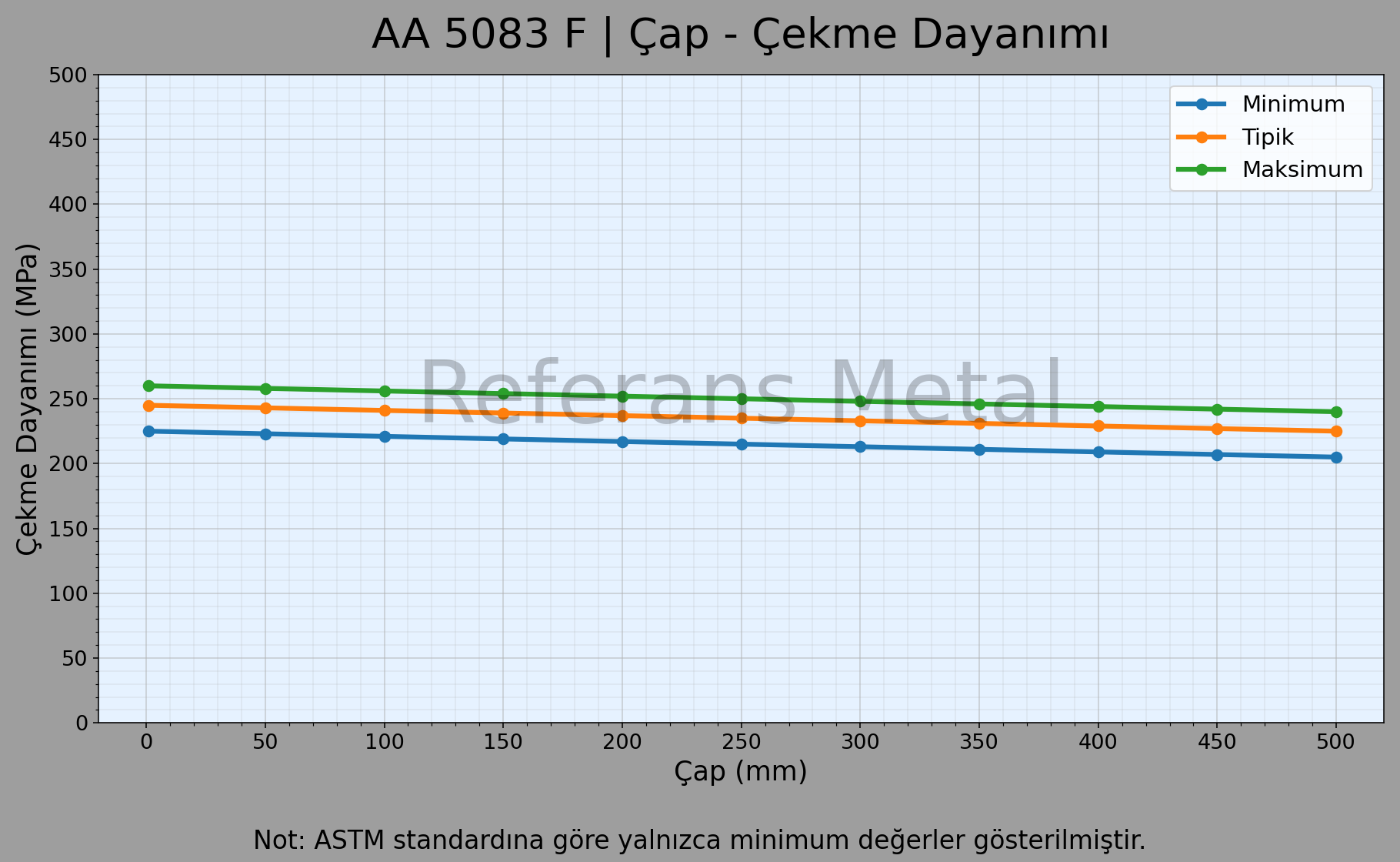

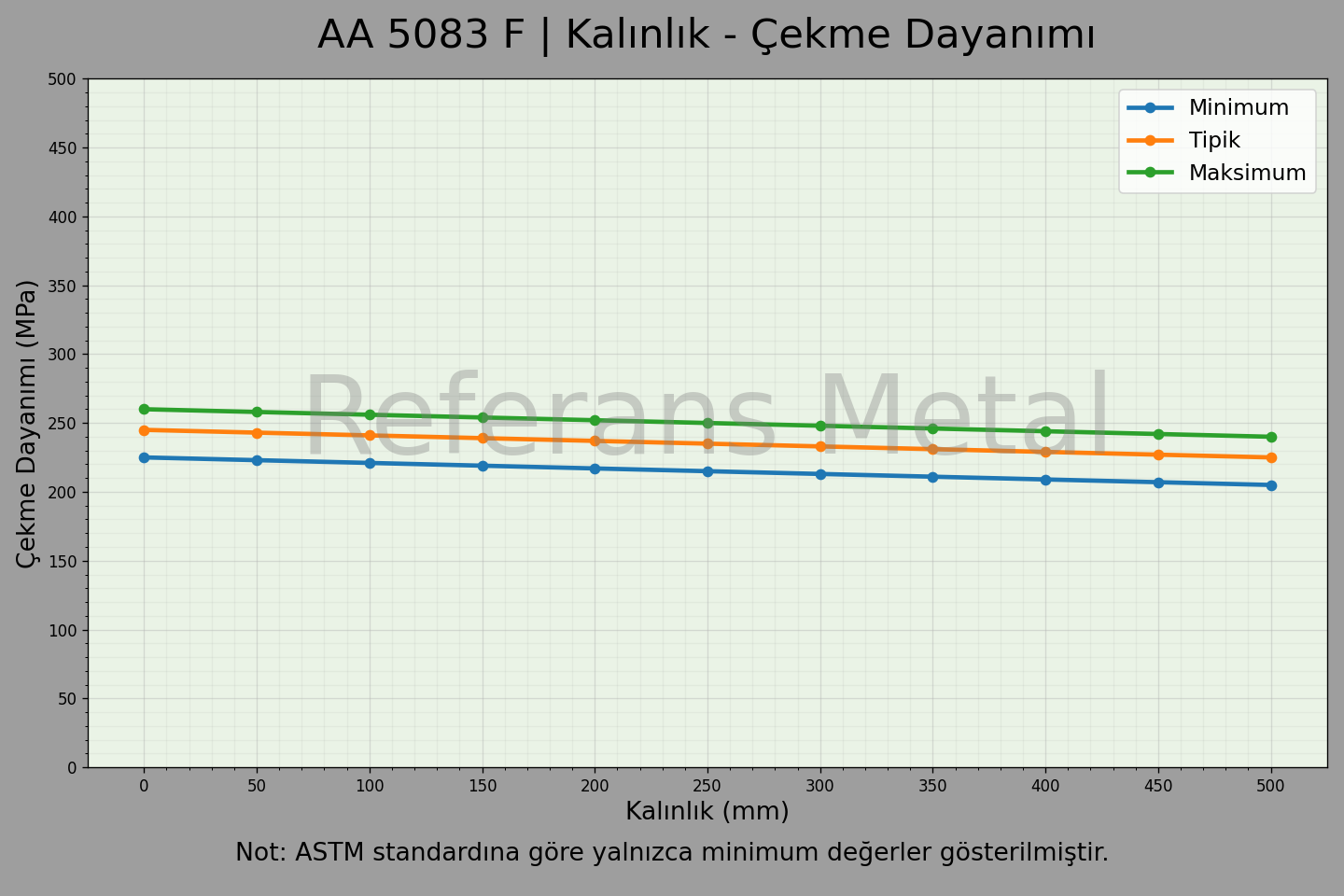

5083 alaşımlı alüminyum 5052 den daha yüksek bir dayanıma sahiptir ve korozyon gemi sanayi ve havacılık için uygundur.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
5083 F aşağıdaki standartlarda olabilmektedir.
Ekstrüzyon Çubuk, Lama, Tel, Boru olarak: 5083 O, ASTM B221, UNS A95083, ASTM B928, WNR 3.3547, AMS QQ-A-200/4
Dikişsiz Ekstrüzyon Boru olarak; 5083 O, ASTM B241, UNS A95083, WNR 3.3547, ISO AlMg4.5Mn0.7, DIN AlMg4.5Mn
5083 F için Karakteristik Özellikler:
- Mukavemet: Gayet iyi
- İşlenebilirlik: Düşük
- Kaynak Edilebilirlik: İyi
- Şekil Alma: Vasat
- Korozyon Direnci: Çok iyi
- Isıl İşlem: Hayır
5083 F için Çok Bilinen Bazı Uygulamalar:
Basınç tanklarında,
Denizcilik endüstrisinde gemi güvertelerinde,
Mayın yapımında da kullanılmaktadır.
STOK
5083 F çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk / Lama
- Boru / Profil
SEVKİYAT:
Ağırlık Hesaplama
