UZAY 2009
Kalite Politikamız
AS 9120
2007
WNR 3.1645 / AlCu4PbMgMn / 2007 / T4511
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,80 Max |
| Copper (Cu) | 3,30 - 4,60 |
| Lead (Pb) | 0,80 - 1,50 |
| Iron (Fe) | 0,70 Max |
| Zinc (Zn) | 0,00 - 0,20 |
| Nickel (Ni) | 0,00 - 0,20 |
| Aluminium (Al) | Balance |
| Magnesium (Mg) | 0,40 - 1,80 |
| Manganese (Mn) | 0,50 - 1,00 |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.82 g/cm³ |
| Erime Sıcaklığı | 510 °C |
| Isıl Genleşme K. | 23 µm/m.°C |
| Elastisite Modülü | 70 GPa |
| Isıl Kapasite | 130 W/m.K |
| Elektriksel İletkenlik | %47 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 250 MPa |
| Çekme Dayanımı | 390 MPa |
| Kesme Dayanımı | 230 MPa |
| Uzama | %6,8 |
| Sertlik | 90 HB |

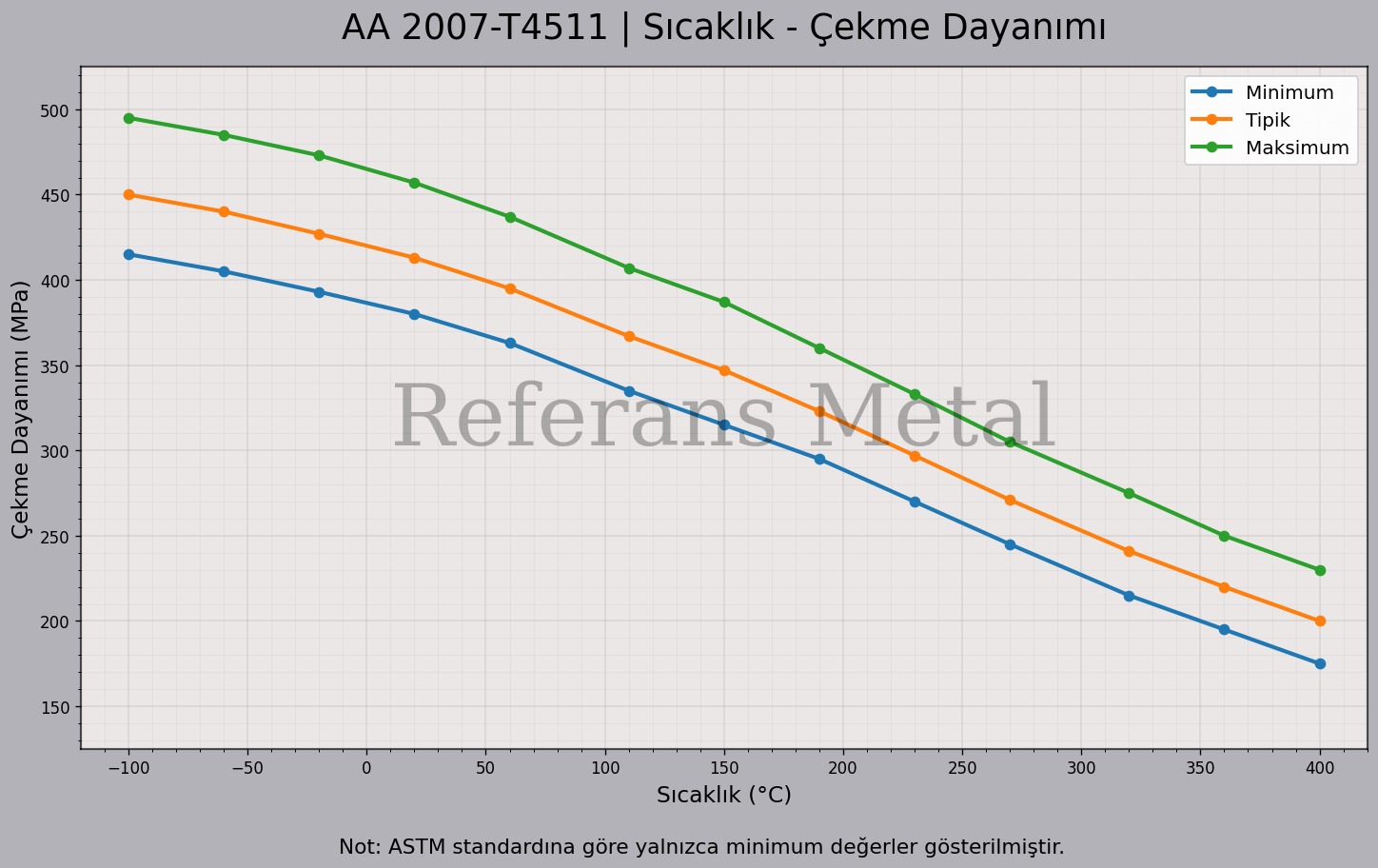

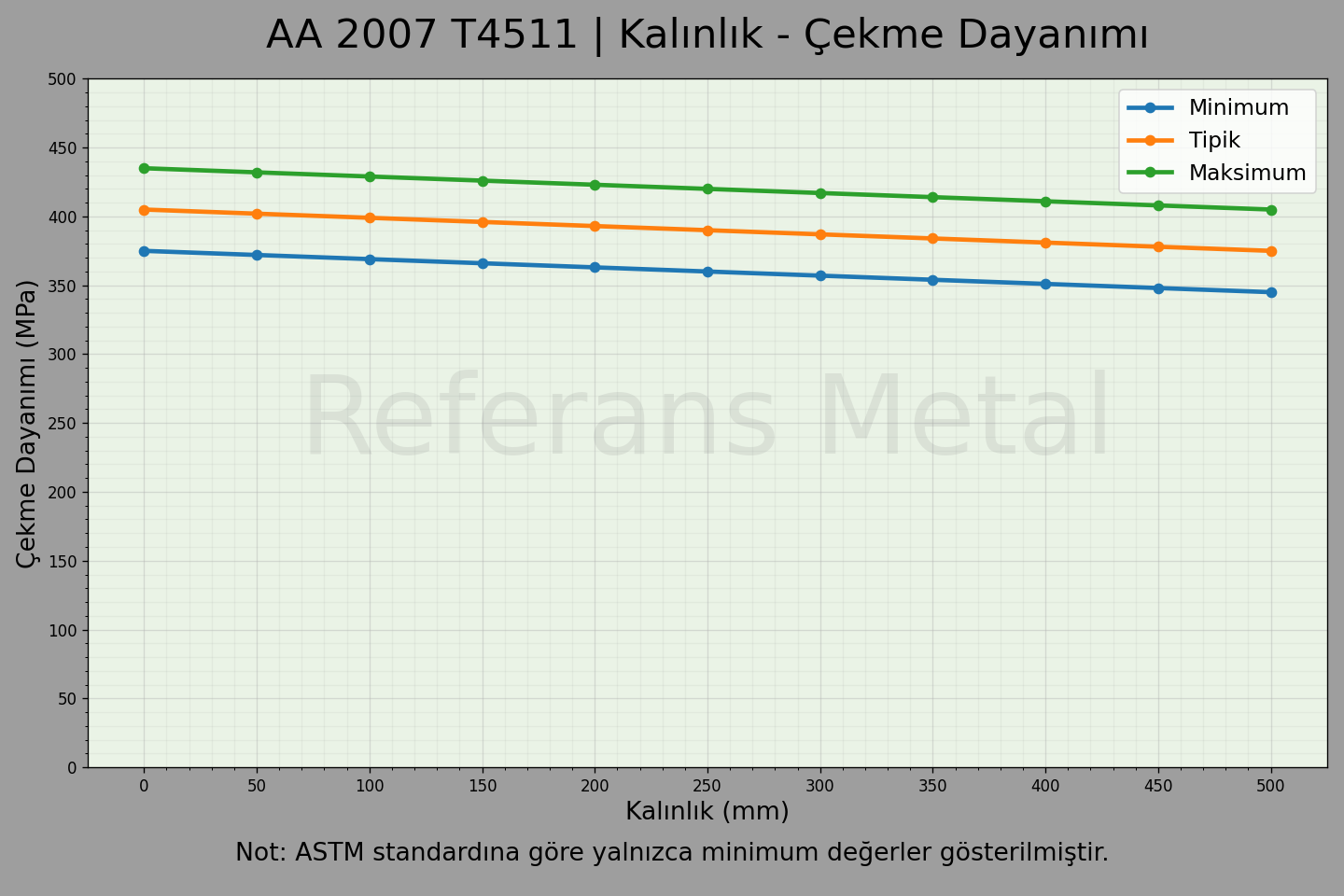

Yüksek seviye dayanıma sahip Havacılık-Uzay Sanayi malzemesidir. Çoğunlukla yapısal parçaların üretiminde kullanılır.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
2007 T4511 aşağıdaki standartlarda olabilmektedir.
Ekstrüzyon Çubuk/Lama, Boru ve Profil olarak; 2007 T4511, WNR 3.1645, DIN AlCuMgPb, AFNOR A-U4Pb, UNI 9002/8, UNE L-3121, UNS A92007, ISO AlCu4PbMgMn, ASTM B221
2007 T4511 için Karakteristik Özellikler:
- Mukavemet: Çok iyi
- İşlenebilirlik: Kaydadeğer
- Kaynak Edilebilirlik: Zayıf
- Şekil Alma: Düşük
- Korozyon Direnci: Düşük
- Isıl İşlem: Evet
2007 T4511 için Çok Bilinen Bazı Uygulamalar:
Savunma ve otomotiv sanayinde,
Klimaların iç yapısında,
İşlenmiş bağlantı elemanlarında da kullanılmaktadır.
STOK
2007 T4511 çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk / Lama
- Boru / Profil
SEVKİYAT:
Ağırlık Hesaplama
