AS 9100
UZAY 2009
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
5086
ASTM B928 / AlMg4 / 5086 / H112
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,40 |
| Chromium (Cr) | 0,05 - 0,25 |
| Manganese (Mn) | 0,20 - 0,70 |
| Magnesium (Mg) | 3,50 - 4,50 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,15 / - |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,66 g/cm³ |
| Erime Sıcaklığı | 585 °C |
| Isıl Genleşme K. | 23.8 µm/m.°C |
| Elastisite Modülü | 71 GPa |
| Isıl Kapasite | 130 W/m.K |
| Elektriksel İletkenlik | %31 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 120 MPa |
| Çekme Dayanımı | 270 MPa |
| Kesme Dayanımı | 160 MPa |
| Uzama | %10 |
| Sertlik | 69 HB |

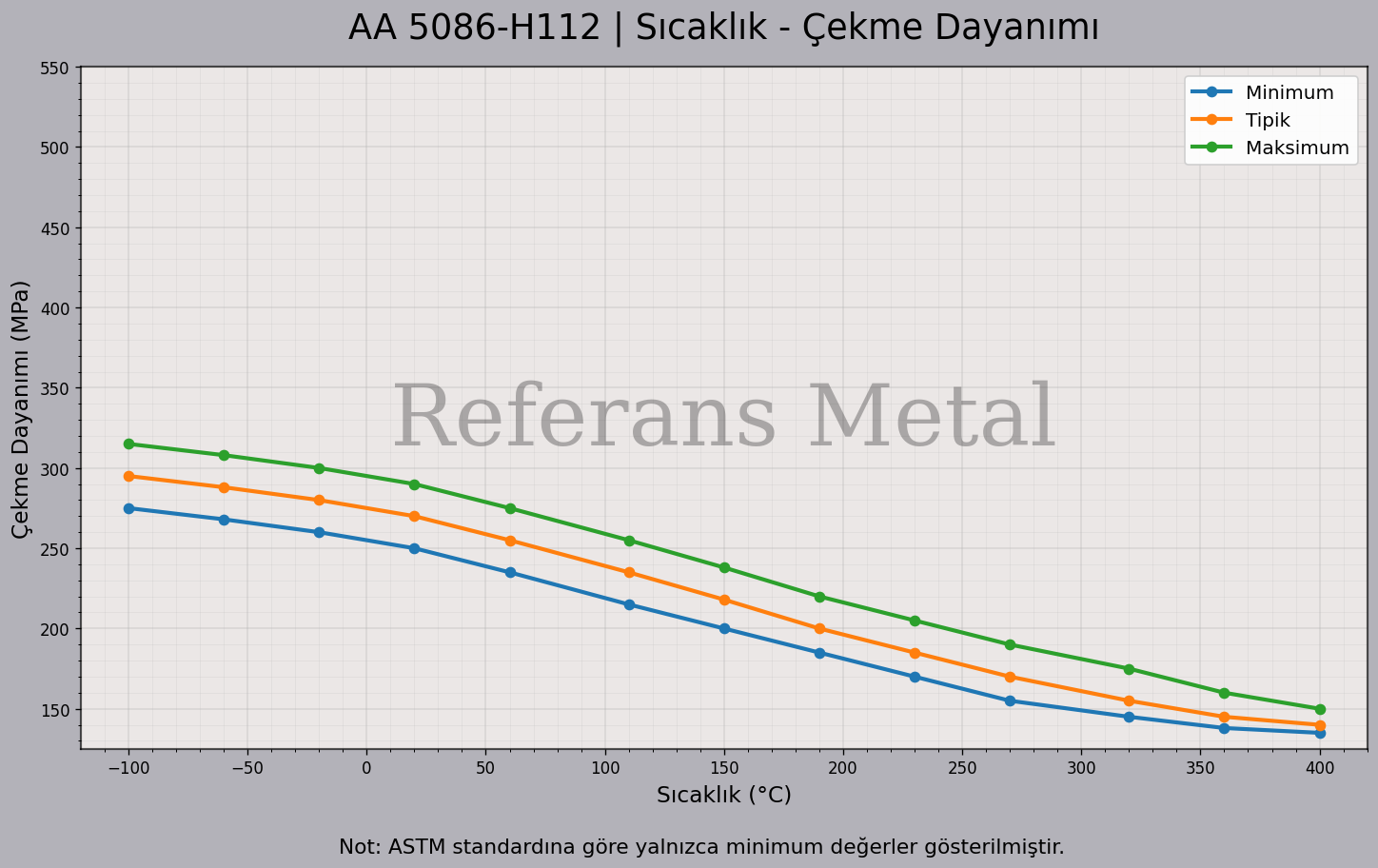

| 5086 H112 Sıcaklık – Çekme Dayanımı Grafiği |
 |

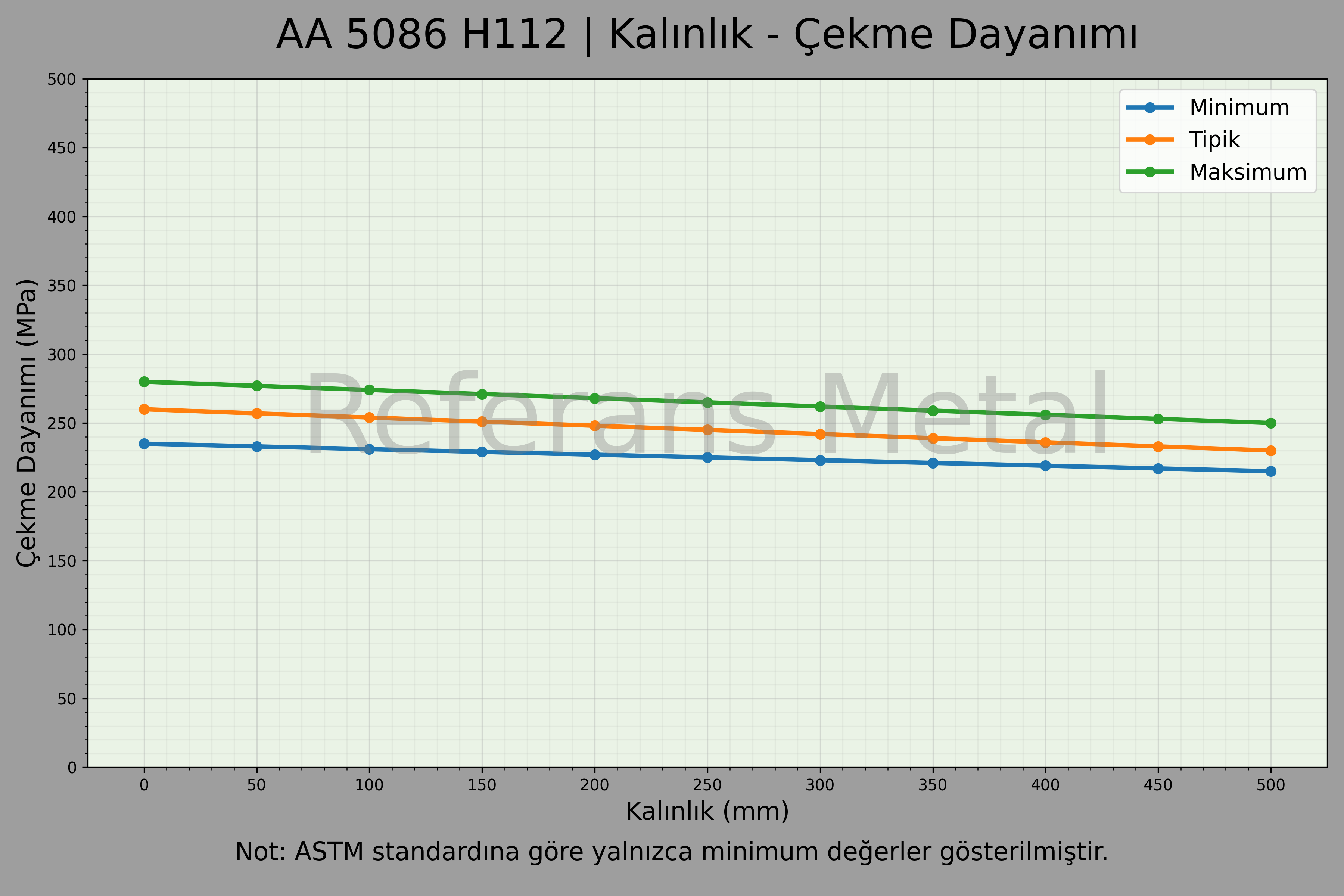

| 5086 H112 Kalınlık – Çekme Dayanımı Grafiği |
 |

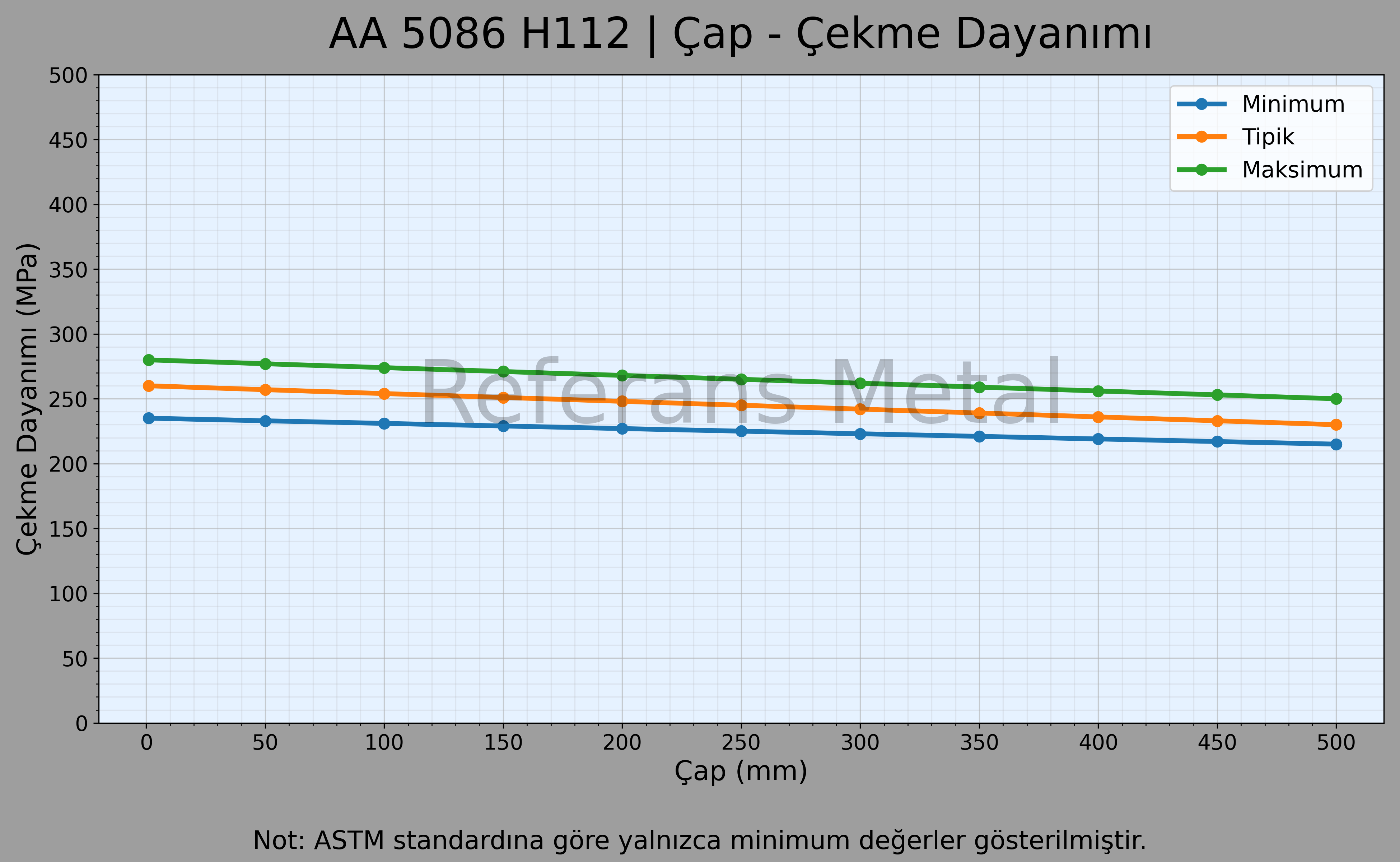

| 5086 H112 Çap – Çekme Dayanımı Grafiği |
 |

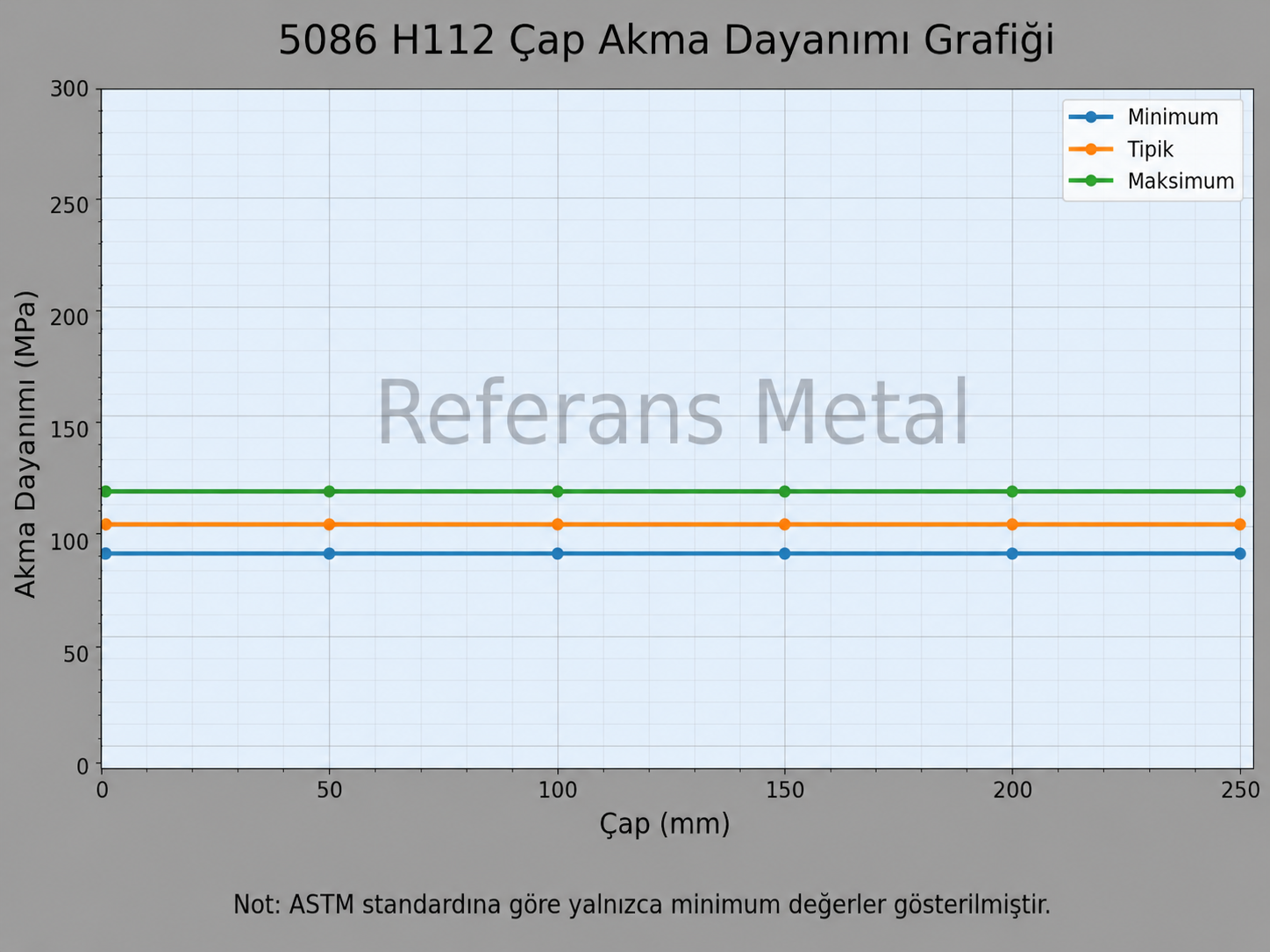

| 5086 H112 Çap-Akma Dayanımı Grafiği |
 |
5086 H112 alüminyum alaşımı, magnezyum (Mg) içeren ve 5xxx serisine ait olan, özellikle yüksek korozyon direnci ve iyi mekanik özellikleri ile bilinen bir alaşımdır. Bu alaşım, özellikle deniz suyu ve agresif ortamlara karşı üstün korozyon direnci sayesinde öne çıkar. Tuzlu su, nemli atmosfer ve kimyasal ortamlarda uzun süreli dayanım gösterir. Saf alüminyuma göre çok daha yüksek mukavemet sunarken, aynı zamanda iyi şekillendirilebilirlik özelliğini korur.
.png)
Mukavemet açısından 5086 H112, orta-yüksek mukavemetli alaşımlar arasında yer alır ve özellikle yapısal uygulamalarda tercih edilir. 5052 alaşımı ile karşılaştırıldığında daha yüksek mukavemet ve daha iyi yapısal performans sunar. 6061-T6 alaşımı ile kıyaslandığında daha düşük mukavemetli olmasına rağmen çok daha iyi korozyon direncine sahiptir. 5083 alaşımı ile karşılaştırıldığında ise genellikle biraz daha düşük mukavemet ancak daha iyi şekillendirilebilirlik ve işlenebilirlik sağlar.
İşlenebilirlik açısından 5086 H112 alaşımı orta seviyededir; talaşlı imalat için en uygun alaşımlardan biri değildir ancak levha ve sac formunda rahatlıkla işlenebilir. Büküm özelliği oldukça iyidir ve düşük çatlama riski sayesinde karmaşık geometrilerin üretimine olanak tanır. Soğuk şekillendirme işlemlerine oldukça uygundur ve bu özellik, özellikle gemi yapımında ve büyük yapısal parçaların üretiminde önemli avantaj sağlar.
Kaplanabilirlik açısından 5086 H112 iyi performans gösterir, ancak çoğu uygulamada doğal korozyon direnci yeterli olduğundan ek kaplama gerektirmez. Yine de boya, eloksal ve diğer yüzey işlemleri uygulanabilir. Titreşim reaksiyonu açısından iyi bir enerji sönümleme özelliği sunar, bu da onu dinamik yüklerin ve titreşimlerin bulunduğu ortamlarda avantajlı hale getirir.
Kaynak edilebilirliği oldukça yüksektir ve MIG, TIG gibi yaygın yöntemlerle kolaylıkla kaynak yapılabilir. Kaynak sonrası mekanik özelliklerini büyük ölçüde korur. 5086 H112 alaşımı; gemi yapımı, denizcilik ekipmanları, savunma sanayi, basınçlı kaplar ve ağır taşıma sistemleri gibi alanlarda yaygın olarak kullanılmaktadır. Özellikle yüksek dayanım, mükemmel korozyon direnci ve iyi form verilebilirlik gerektiren uygulamalarda öne çıkar.
5086 H112 aşağıdaki standartlara göre üretilebilir:
• 5086 H112 Sac; AMS QQ-A-250/7, ASTM B209, ISO AlMg4, DIN AlMg4Mn, UNS A95086, ASTM B632, ASTM B928, AMS QQ-A-250/19, WNR 3.3545
• 5086 H112 Plaka; AMS QQ-A-250/7, ASTM B209, ISO AlMg4, DIN AlMg4Mn, UNS A95086, ASTM B632, ASTM B928, AMS QQ-A-250/19, WNR 3.3545
• 5086 H112 Ekstrüzyon Yuvarlak Çubuk; ASTM B221, UNS A95086, ASTM B928, WNR 3.3545, AMS QQ-A-200/5
• 5086 H112 Ekstrüzyon Düz Çubuk; ASTM B221, UNS A95086, ASTM B928, WNR 3.3545, AMS QQ-A-200/5
• 5086 H112 Ekstrüzyon Tel; ASTM B221, UNS A95086, ASTM B928, WNR 3.3545, AMS QQ-A-200/5
• 5086 H112 Ekstrüzyon Dikişsiz Boru; WWW-T-700/5, ISO AlMg4, DIN AlMg4Mn, UNS A95086, ASTM B241, WNR 3.3545
5086 H112 için Karakteristik Özellikler:
- Dayanıklılık: Oldukça iyi
- İşlenebilirlik: İyi
- Kaynaklanabilirlik: Mükemmel
- Şekillendirilebilirlik: Çok iyi
- Korozyon Direnci: Mükemmel
- Isıl İşlem: Evet
5086 H112 için Çok Bilinen Bazı Uygulamalar:
Korozyona dayanıklı deniz malzemeleri,
Tersaneler ve sondaj platformlarında,
Ayrıca tanklar ve füzelerin yapısal bileşeni olarak yaygın kullanılır.
5086 H112, plaka/sac, çubuk/lamave boru/profil formlarında üretilir/tedarik edilir.
- Plaka
- Sac
- Çubuk / Yuvarlak Çubuk / Lama
- Boru / Profil
Ağırlık Hesaplama
