AS 9100
SPACE 2009
AS 9120
لوحات/ طباقات
صاج
قضيب
أنابيب
6262
ASTM B221 / AlMg1SiPb / 6262 / T6
| Chemical Properties | % Value |
| Silicon (Si) | 0,40 - 0,80 |
| Chromium (Cr) | 0,04 - 0,14 |
| Manganese (Mn) | 0,00 - 0,15 |
| Magnesium (Mg) | 0,80 - 1,20 |
| Copper (Cu) | 0,15 - 0,40 |
| Titanium (Ti) | 0,00 - 0,15 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2,72 g/cm³ |
| Melting Point | 582 °C |
| Thermal Expansion | 21.8 µm/m°C |
| Modulus of Elasticity | 69 GPa |
| Thermal Conductivity | 170 W/m.K |
| Electrical Resistivity | %44 IACS |
| Mechanical Properties | Value |
| Proof Strength | 190 MPa |
| Yield Strength | 220 MPa |
| Shear Strength | 140 MPa |
| Elongation A50 mm | 6% |
| Hardness | 71 HB |

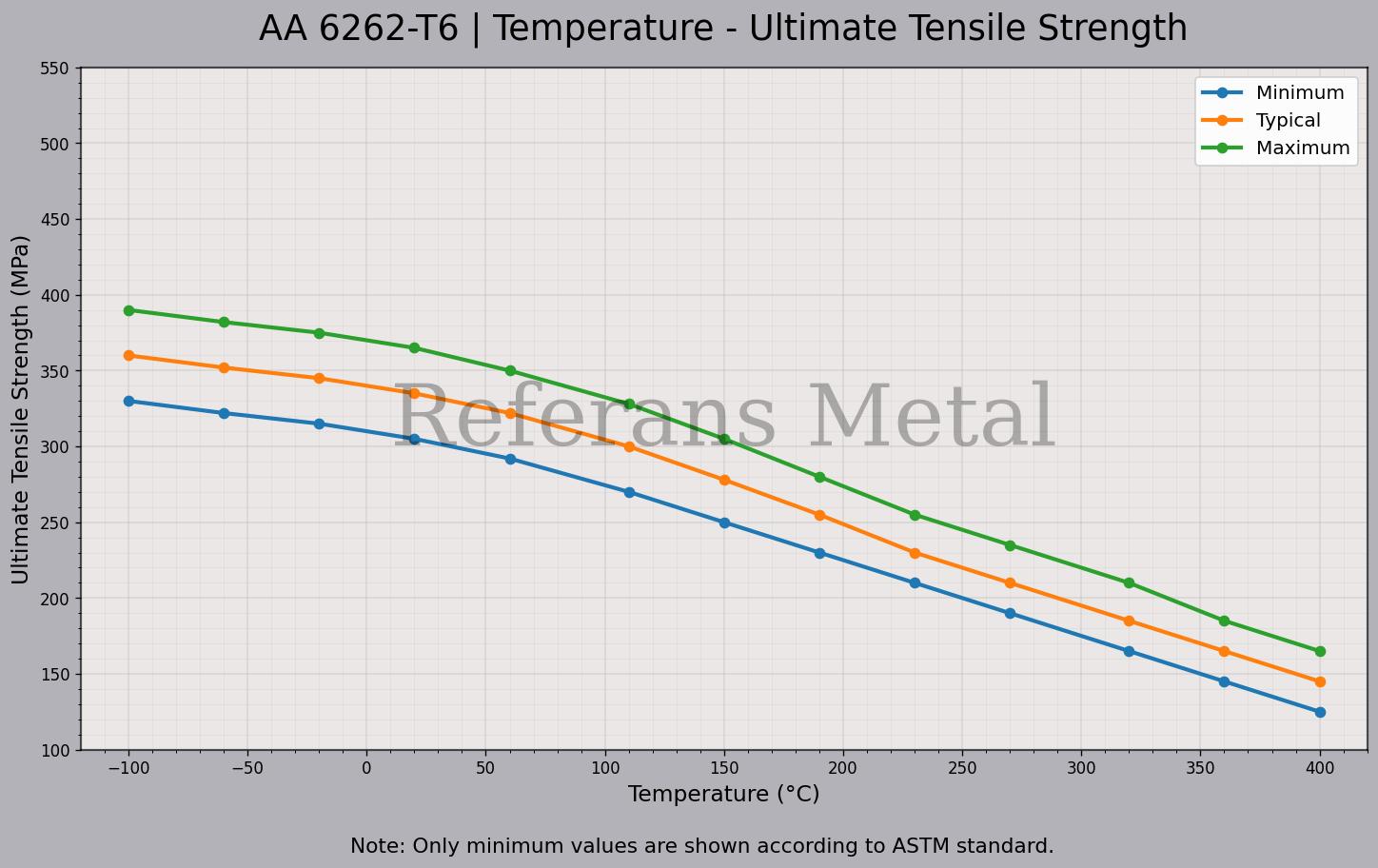

| 6262 T6 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

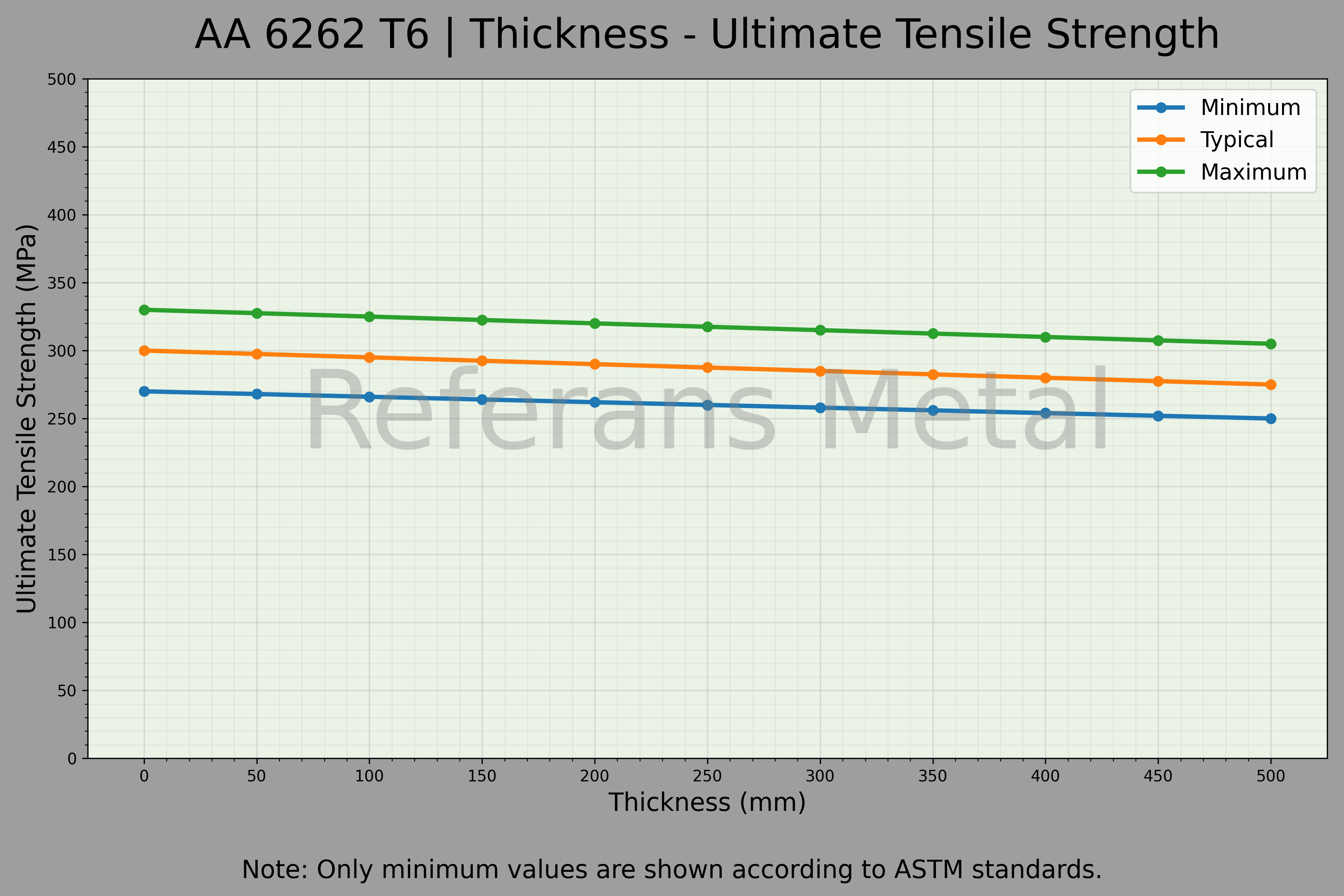

| 6262 T6 السماكة – مخطط مقاومة الشد القصوى |
 |

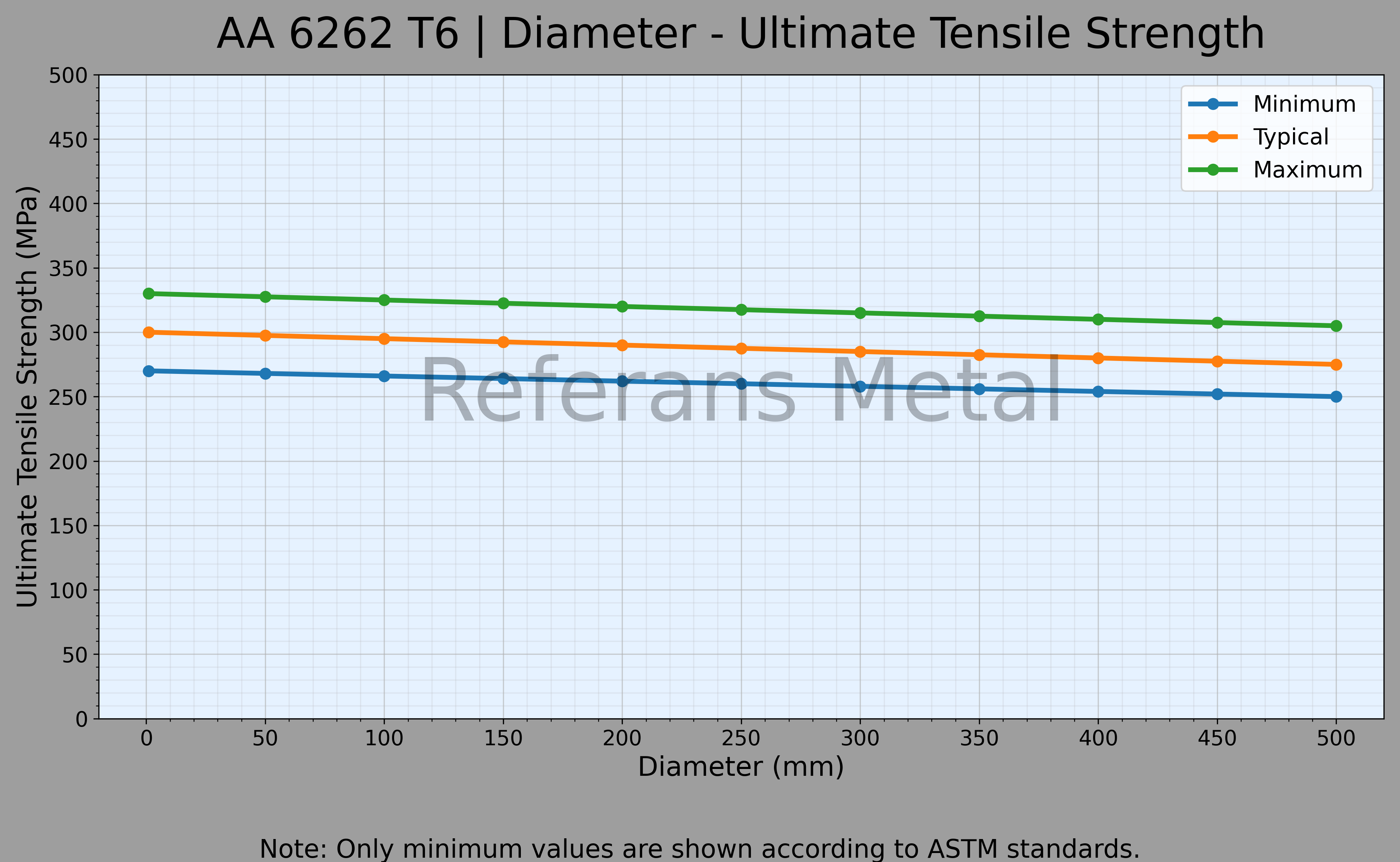

| 6262 T6 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 6262 T6 تنتمي إلى سلسلة Al-Mg-Si (سلسلة 6000) وهي سبيكة سهلة التشغيل تم تطويرها للتطبيقات التي تتطلب قابلية تشغيل عالية. تحتوي على عناصر مثل الرصاص (Pb) والبزموت (Bi) التي تسهل كسر الرايش وتوفر كفاءة عالية في عمليات CNC والمخارط الأوتوماتيكية. يشير تصنيف T6 إلى المعالجة الحرارية بالمحلول والشيخوخة الاصطناعية، مما يمنح السبيكة مقاومة وصلابة عالية.
.png)
من حيث مقاومة التآكل، تُظهر 6262 T6 خصائص نموذجية لسلسلة 6000 وتؤدي بشكل جيد في البيئات الجوية. ومع ذلك، بسبب عناصر تحسين التشغيل، فإن مقاومتها للتآكل أقل قليلاً مقارنة بـ 6061 و6082. ومع ذلك، فهي كافية لمعظم البيئات الصناعية ويمكن تحسينها من خلال الأنودة أو الطلاء.
من حيث المقاومة والخصائص الميكانيكية، توفر 6262 T6 مستوى مقاومة متوسط إلى مرتفع. خصائصها قريبة من 6061-T6 لكنها أقل من 6082-T651 وأقل بكثير من 7075-T6. ومع ذلك، فهي توفر توازنًا جيدًا بين الصلابة والاستقرار، مما يجعلها مناسبة للأجزاء الدقيقة المصنعة.
من حيث قابلية التشغيل والثني واللحام، فإن الميزة الأساسية لـ 6262 T6 هي قابليتها العالية جدًا للتشغيل. كسر الرايش ممتاز وعمر الأداة طويل، مما يوفر ميزة كبيرة في الإنتاج الضخم. ومع ذلك، فإن قابليتها للحام محدودة ولا تُستخدم عادة في التطبيقات الملحومة. كما أن قابلية الثني منخفضة في حالة T6، لذلك يجب إجراء التشكيل في حالات أكثر ليونة. مقارنة بـ 6061 و6082 فهي أفضل في التشغيل، كما أنها تتفوق بشكل واضح على 7075 في هذا الجانب.
من حيث الطلاء وسلوك الاهتزاز والتطبيقات، فإن 6262 مناسبة للأنودة وعمليات الطلاء، لكن الجودة الزخرفية أقل من 6063. قدرتها على تخميد الاهتزاز متوسطة. تشمل مجالات الاستخدام الرئيسية السيارات، الصناعات الدفاعية، الوصلات الهيدروليكية والهوائية، البراغي والمسامير، والمكونات الميكانيكية الدقيقة. تُعد 6262 T6 حلاً مثاليًا للتطبيقات التي تتطلب تشغيلًا عالي السرعة.
معايير تركيب المادة
يمكن أن تتوفر 6262 T6 وفق المعايير التالية:
• 6262 T6 قضبان بثق; ASTM B221, UNS A96262, ISO AlMg1SiPb
• 6262 T6 أنابيب بثق; ASTM B221, UNS A96262, ISO AlMg1SiPb
• 6262 T6 ألواح بثق; ASTM B221, UNS A96262, ISO AlMg1SiPb
• 6262 T6 أسلاك بثق; ASTM B221, UNS A96262, ISO AlMg1SiPb
الخصائص المميزة لسبائك 6262 T6:
- القوة: جيدة جداً
- سهولة المعالجة: متوسطة إلى عالية
- قابلية اللحام: جيدة (اللحام النقطي هو الأفضل)
- التشكيل: ضعيف
- مقاومة التآكل: جيدة جداً
- المعالجة الحرارية: نعم
بعض الاستخدامات المعروفة لسبائك 6262 T6:
تُستخدم في العناصر الموصلة، دبابيس المفصل، ماكينات البراغي، صناعة الآلات بشكل عام، أجزاء مكيف الهواء، وأقراص الفرامل للشاحنات/السيارات.
المخزون
نقوم بتوريد وإنتاج 6262 T6 على شكل قضبان/ألواح وأنابيب/بروفيلات.
- قضبان / ألواح
- أنابيب / بروفيلات
حساب الوزن
