Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
7175
AMS 4344 / AlZn5.5MgCu(B) / 7175 / T73511
Kimyasal Kompozisyon | % Değer |
Silicon (Si) | 0,00 - 0,15 |
Tin (Sn) | 0,00 - 0,00 |
Chromium (Cr) | 0,18 - 0,28 |
Manganese (Mn) | 0,00 - 0,10 |
Magnesium (Mg) | 2,10 - 2,90 |
Copper (Cu) | 1,20 - 2,00 |
Lead (Pb) | 0,00 - 0,00 |
Titanium (Ti) | 0,08 - 0,21 |
Iron (Fe) | 0,00 - 0,20 |
Zinc (Zn) | 5,10 - 6,10 |
Nickel (Ni) | 0,00 - 0,00 |
Aluminium (Al) | Balance |
Fiziksel Özellikler | Değer |
Yoğunluk | 2,80 g/cm³ |
Erime Sıcaklığı | 477 °C |
Isıl Genleşme K. | 23.4 µm/m.°C |
Elastisite Modülü | 72 GPa |
Isıl Kapasite | 140 W/m.K |
Elektriksel İletkenlik | 33 % IACS |

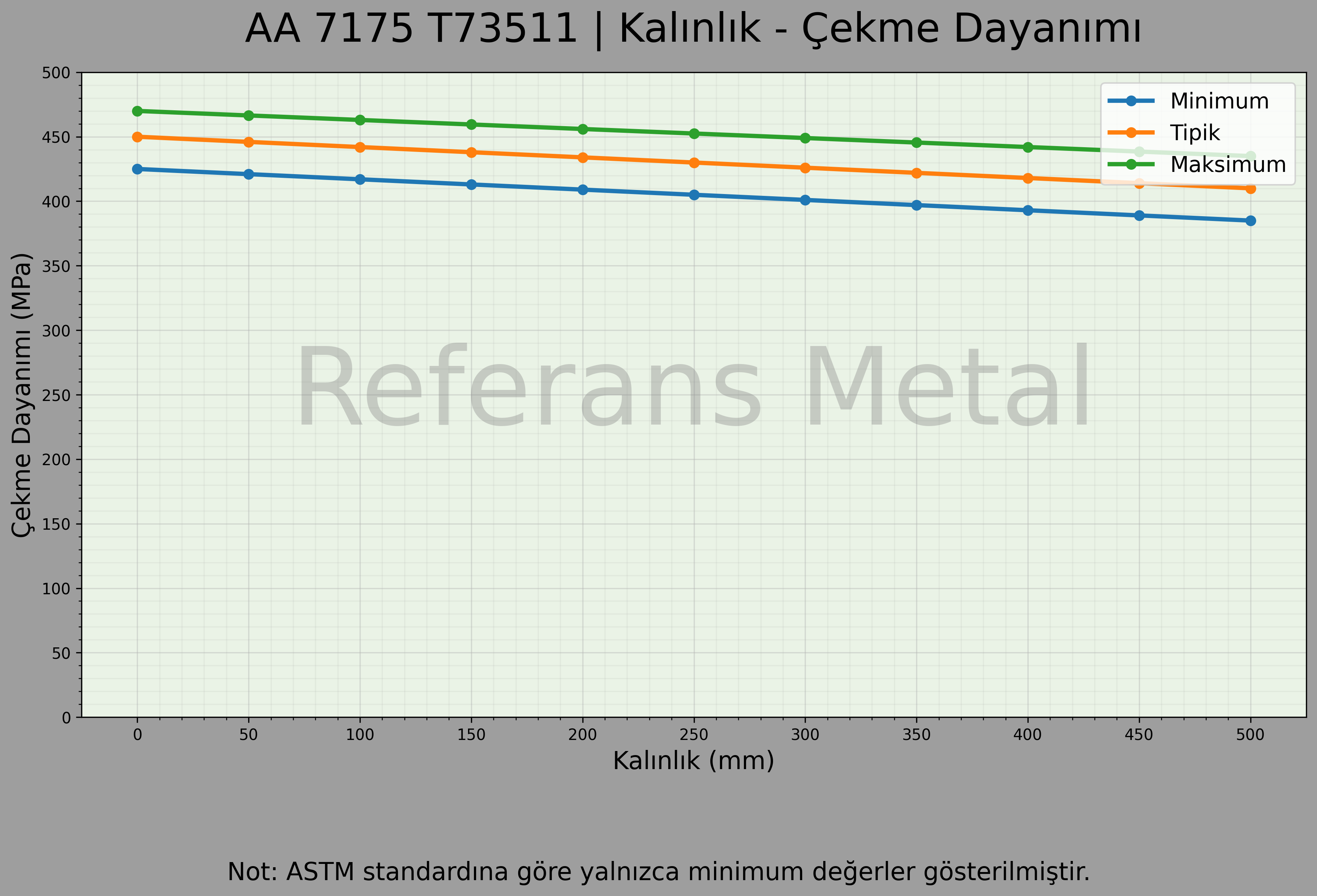

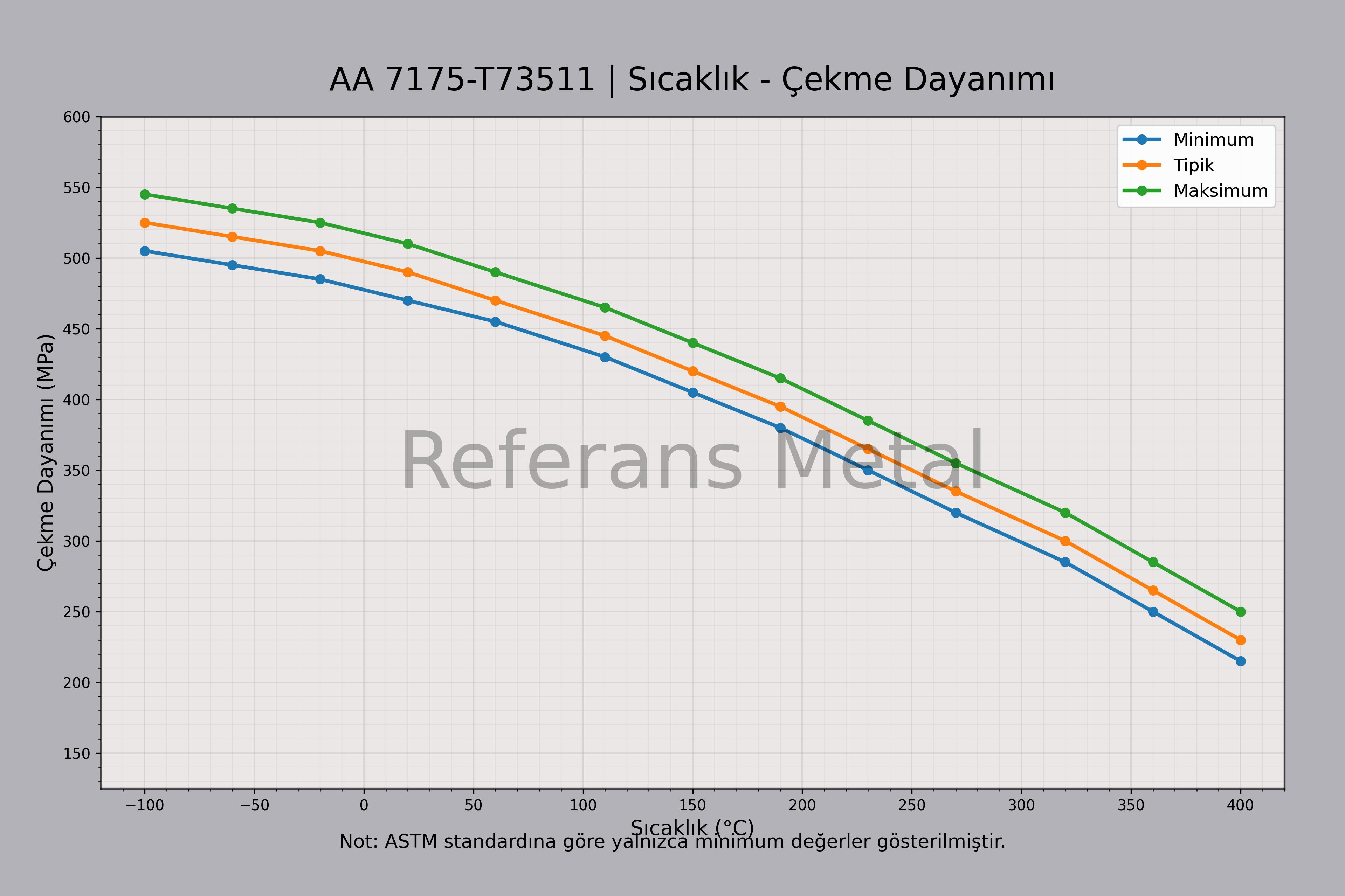

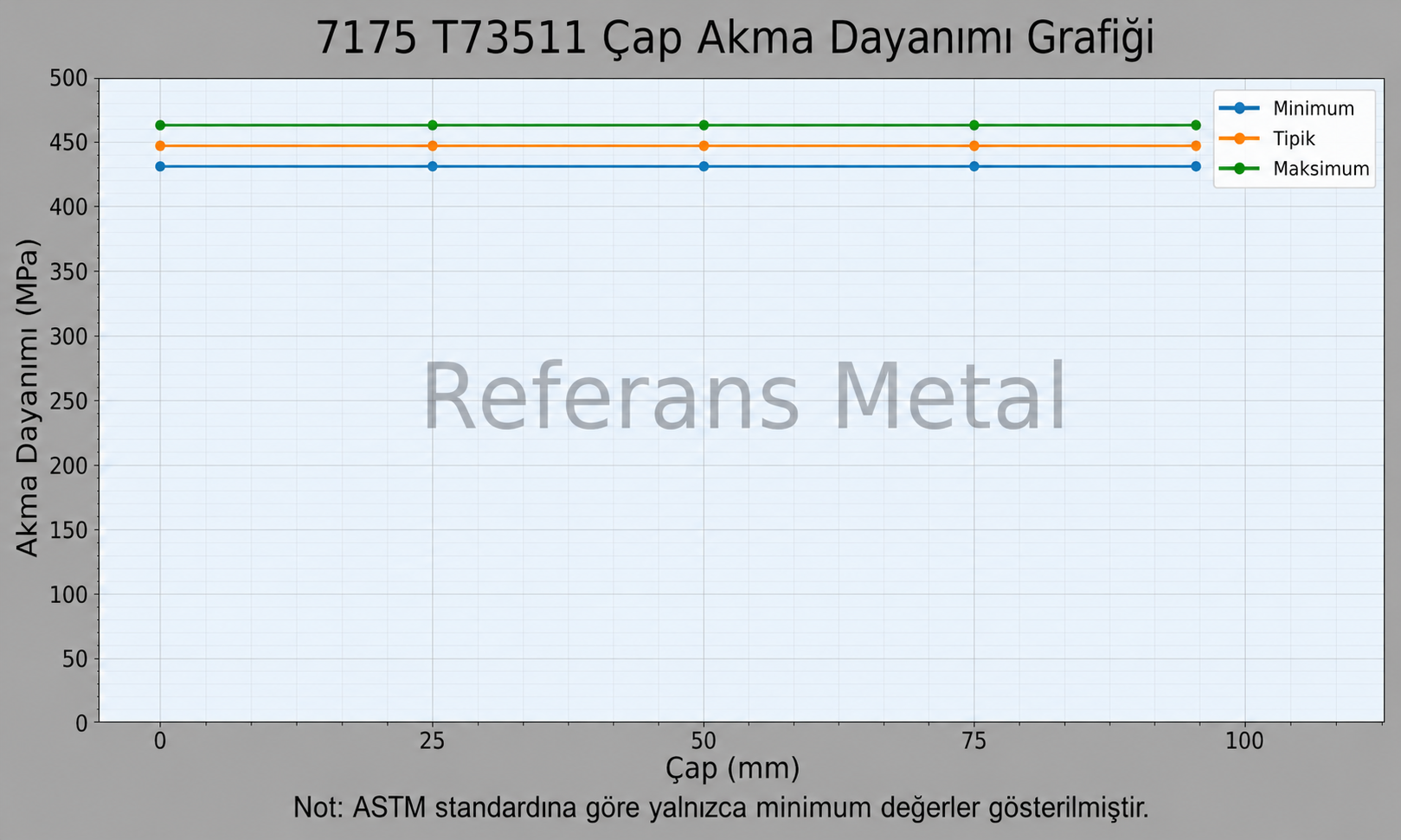

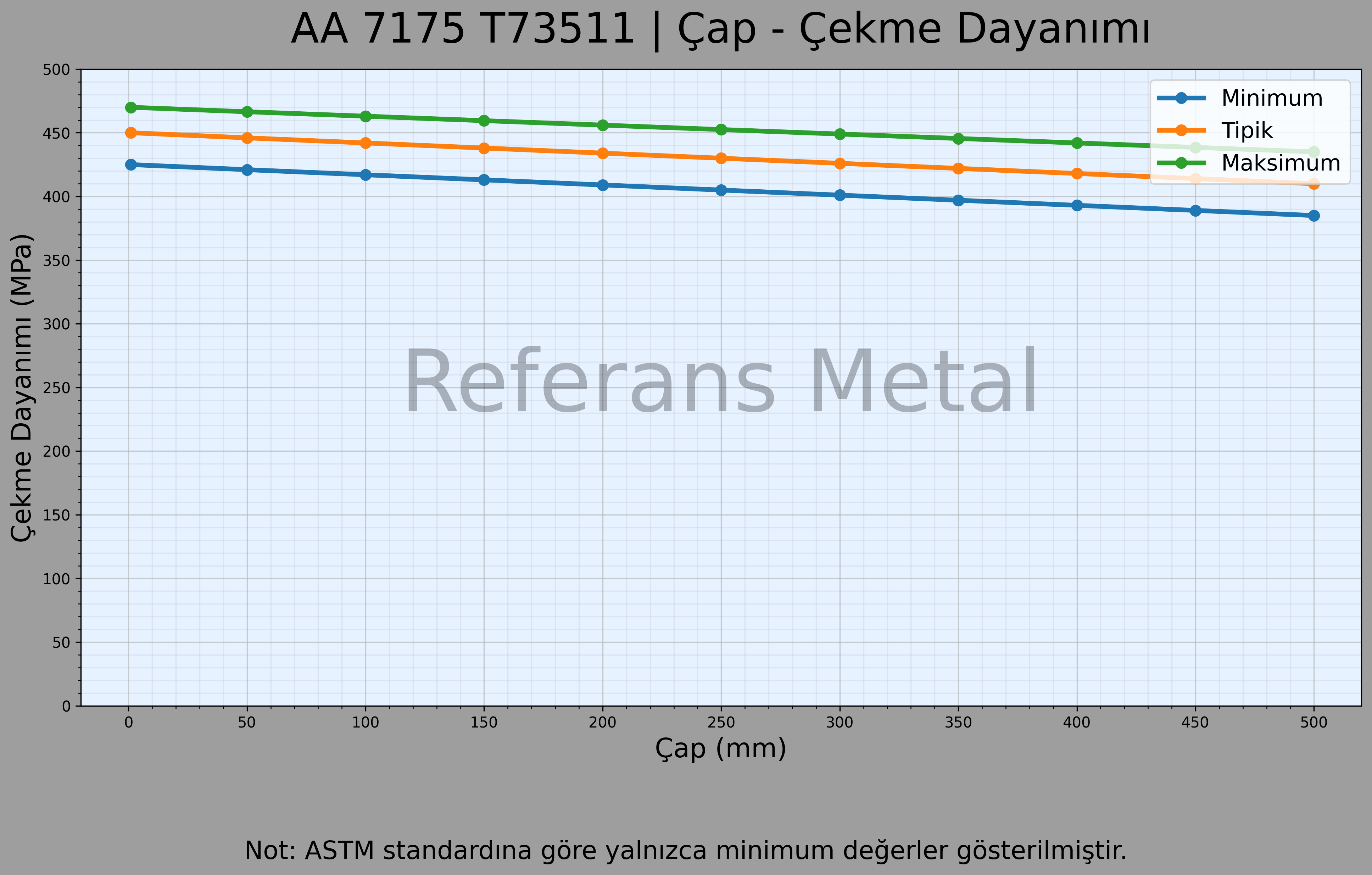

Mekanik Özellikler | Değer |
Akma Dayanımı | 435 MPa |
Çekme Dayanımı | 505 MPa |
Kesme Dayanımı | 300 MPa |
Uzama | %13 |
Sertlik | 145 HB |
7175 T73511 yüksek seviye dayanımlı uzay-havacılık malzemesidir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
7175 T73511 aşağıdaki standartlarda olabilmektedir.
7175 T73511 için Karakteristik Özellikler:
- Mukavemet: Mükemmel
- İşlenebilirlik: Ortaüstü
- Kaynak Edilebilirlik: Düşük
- Şekil Alma: Ortalama
- Korozyon Direnci: İyi
- Isıl İşlem: Evet
7175 T73511 için Çok Bilinen Bazı Uygulamalar:
Yüksek sıcaklık ve mukavemete dayanması gereken uzay-havacılık parçalarında,
Uçaklarda işlenmiş bağlantı elemanlarının yapısında,
Başlıca uzay-havacılık sanayide olmak üzere otomotiv sektöründe de kullanılmaktadır.
STOK
7175 T73511, çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk/Lama
- Boru/Profil
