UZAY 2009
Kalite Politikamız
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
7150
AMS 4307 / AlZn6CuMgZr(A) / 7150 / T61511
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,15 |
| Chromium (Cr) | 0,10 - 0,22 |
| Manganese (Mn) | 0,00 - 0,20 |
| Magnesium (Mg) | 2,00 - 2,90 |
| Copper (Cu) | 1,2 - 1,90 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,20 |
| Zinc (Zn) | 7,20 - 8,20 |
| Aluminium (Al) | Balance |
| Titanium + Zirconium (Ti+Zr) | 0,08 - 0,15 |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,86 g/cm³ |
| Isıl Genleşme K. | 24.7 µm/m.°C |
| Elastisite Modülü | 69,1 GPa |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | min. 537 MPa |
| Çekme Dayanımı | min. 580 MPa |
| Kesme Dayanımı | min. 490 MPa |
| Uzama | %11 |
| Sertlik | 160 HB |
7150 T61511 orta seviye dayanımlı uzay-havacılık malzemesidir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
7150 T61511 aşağıdaki standartlarda olabilmektedir.
Ekstrüzyon Çubuk/Lama ve Boru olarak; 7150 T61511, AMS 4307, UNS A97150, ISO AlZn6CuMgZr, ASTM B221
7150 T61511 için Karakteristik Özellikler:
- Mukavemet: Yüksek
- İşlenebilirlik: İyi
- Kaynak Edilebilirlik: Vasat
- Şekil Alma: Kötü
- Korozyon Direnci: Çok iyi
- Isıl İşlem: Evet
7150 T61511 için Çok Bilinen Bazı Uygulamalar:
Zemin koltuk raylarında,
Uçakların motor yapısında,
Gemi omurgalarında da kullanılmaktadır.
STOK
7150 T61511, çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk/Lama
- Boru/Profil
SEVKİYAT:

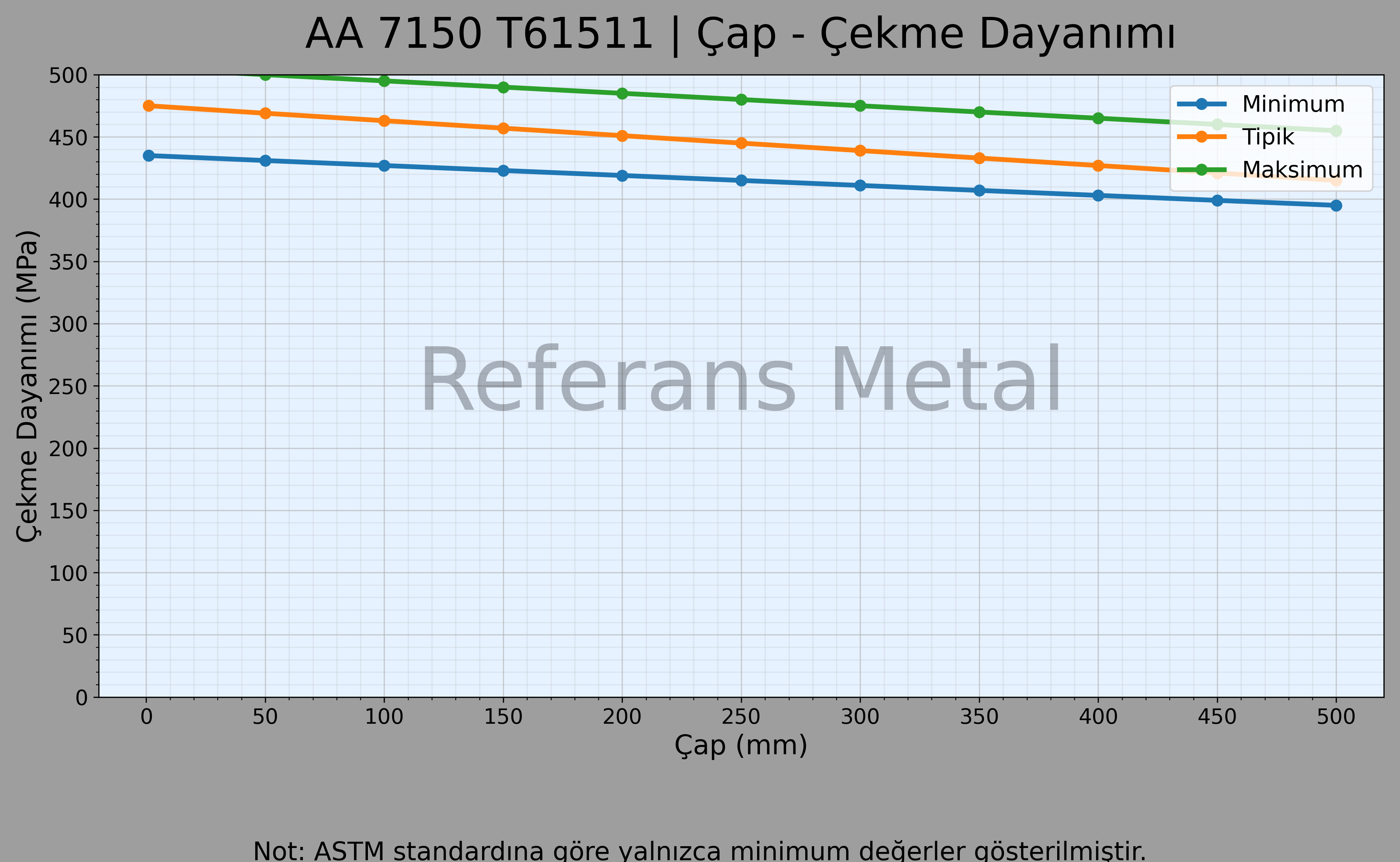

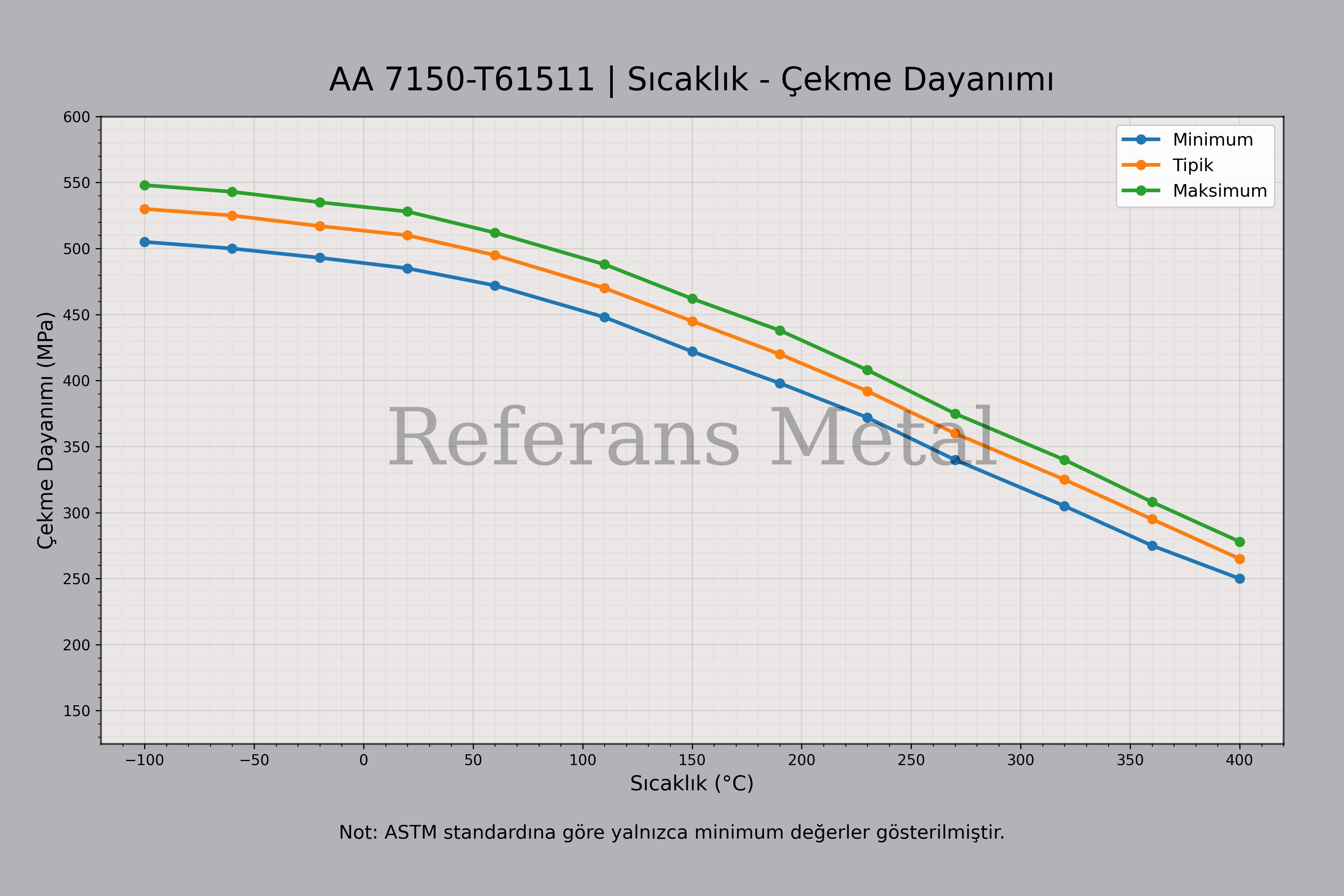

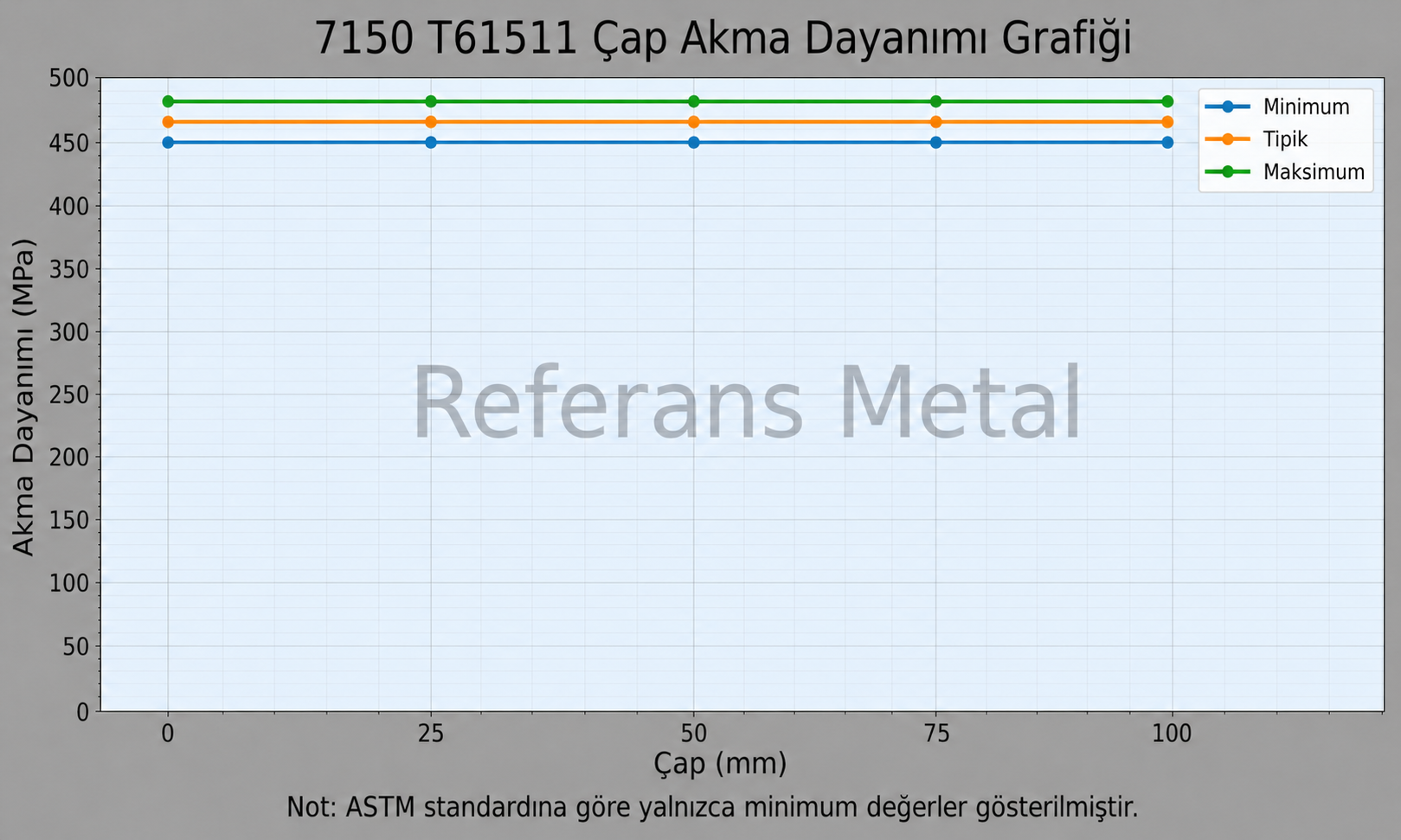

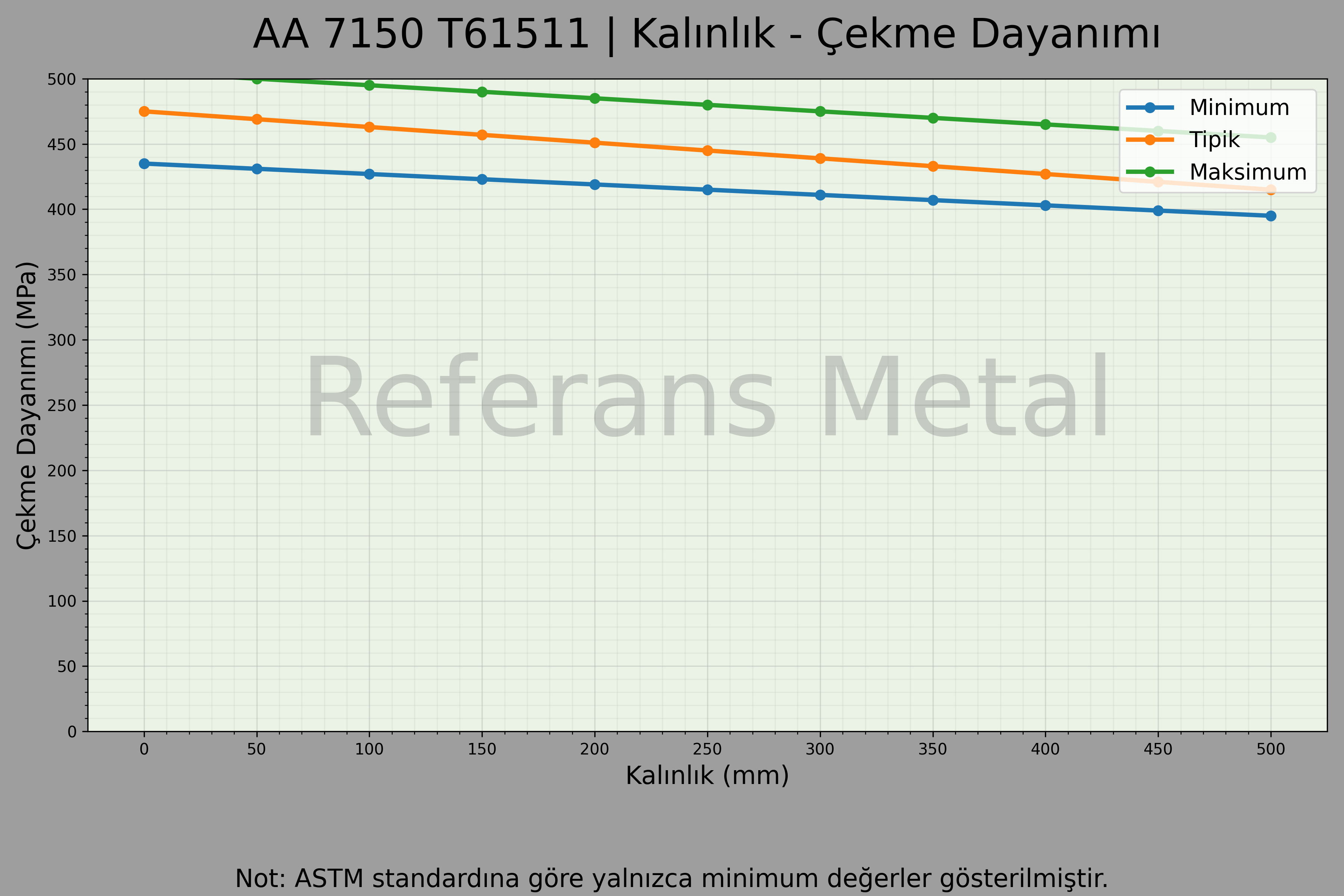

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| 25,4 mm | 565 MPa | 607 MPa | %11 |
Ağırlık Hesaplama
