UZAY 2009
Kalite Politikamız
AS 9120
5086
EN AW / AlMg4 / 5086 / H32
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,40 |
| Chromium (Cr) | 0,05 - 0,25 |
| Magnesium (Mg) | 3,50 - 4,50 |
| Manganese (Mn) | 0,20 - 0,70 |
| Titanium (Ti) | 0,00 - 0,15 / - |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,66 g/cm³ |
| Erime Sıcaklığı | 585 °C |
| Isıl Genleşme K. | 23.8 µm/m.°C |
| Elastisite Modülü | 71 GPa |
| Isıl Kapasite | 125 W/m.K |
| Elektriksel İletkenlik | %31 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 220 MPa |

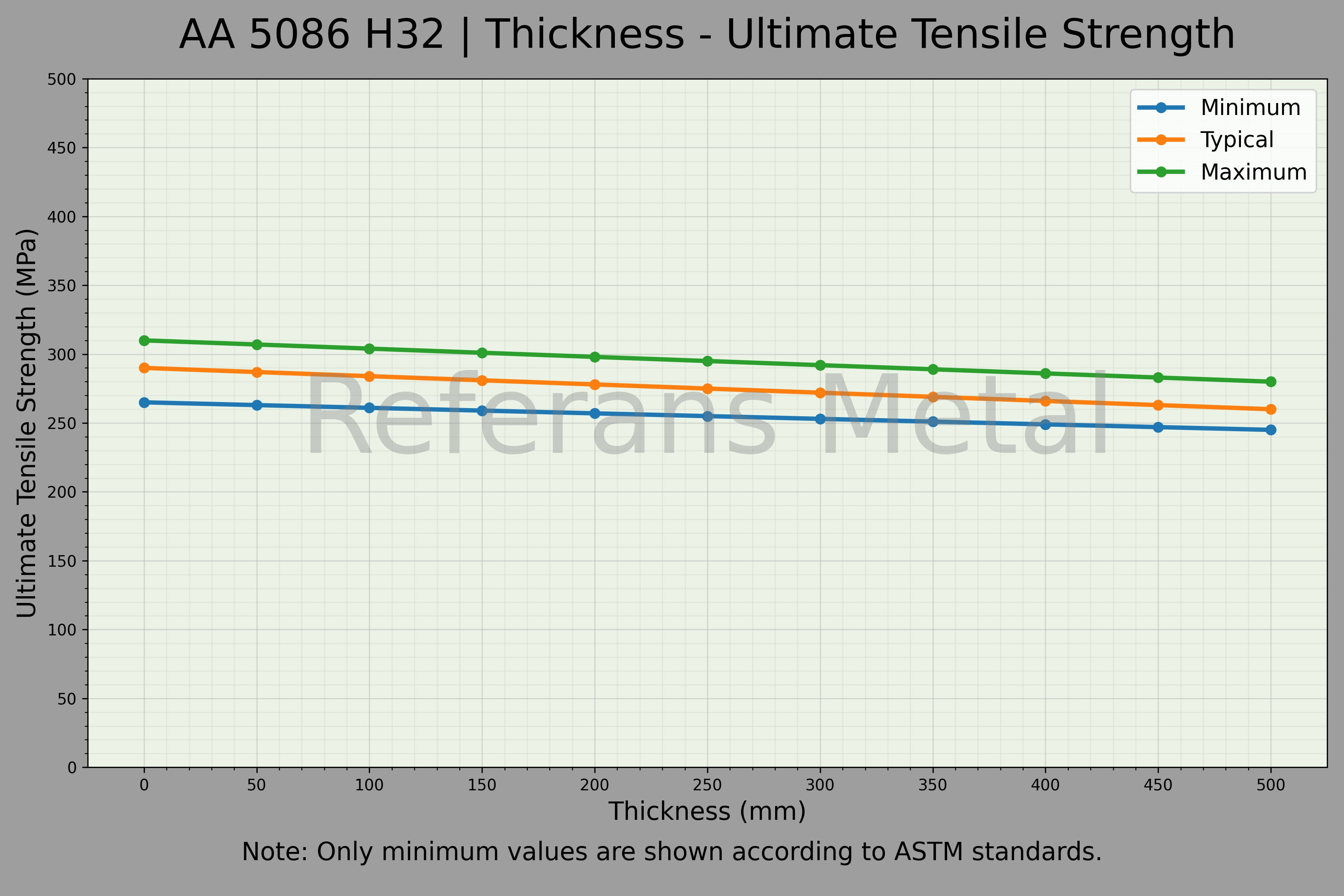

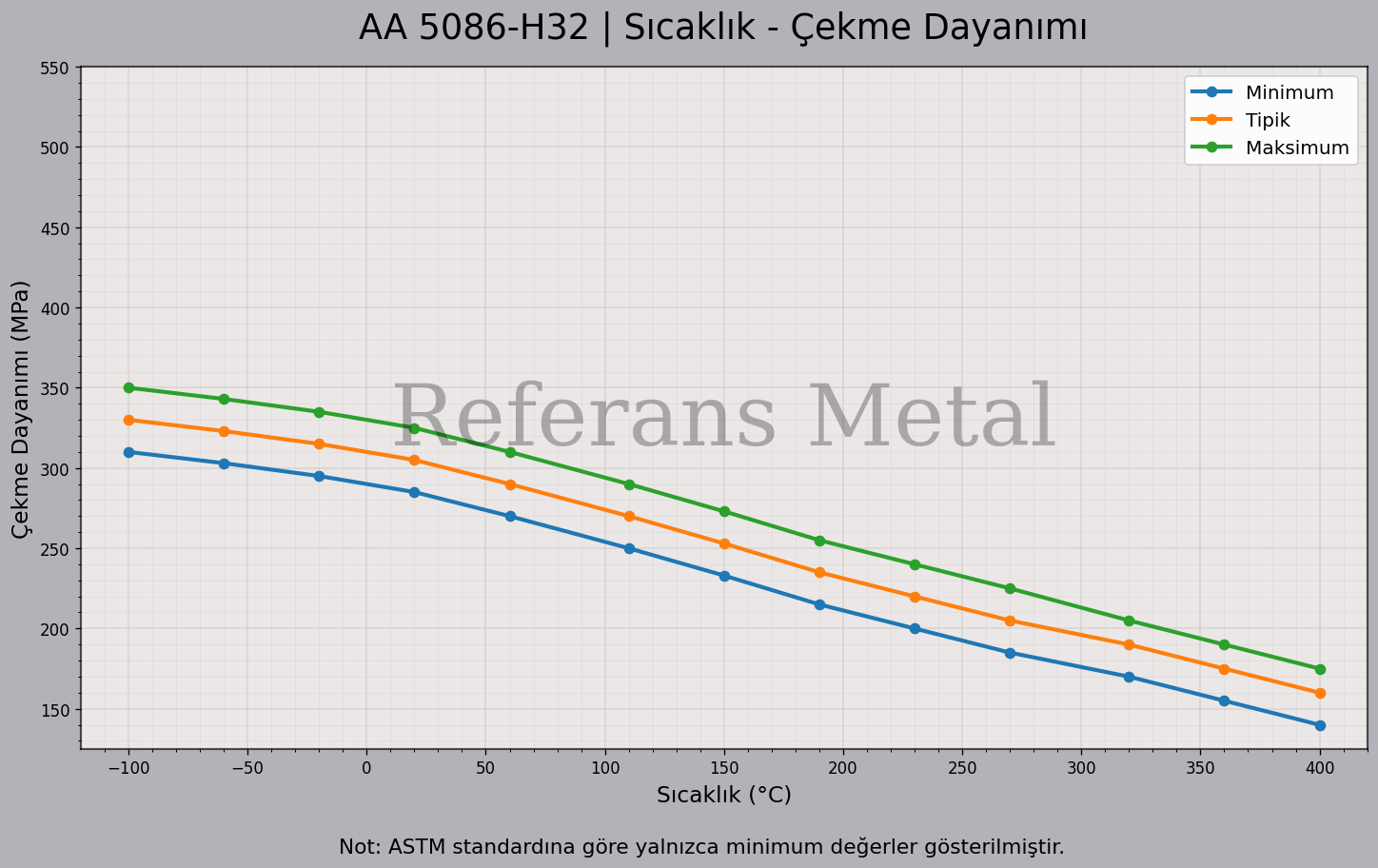

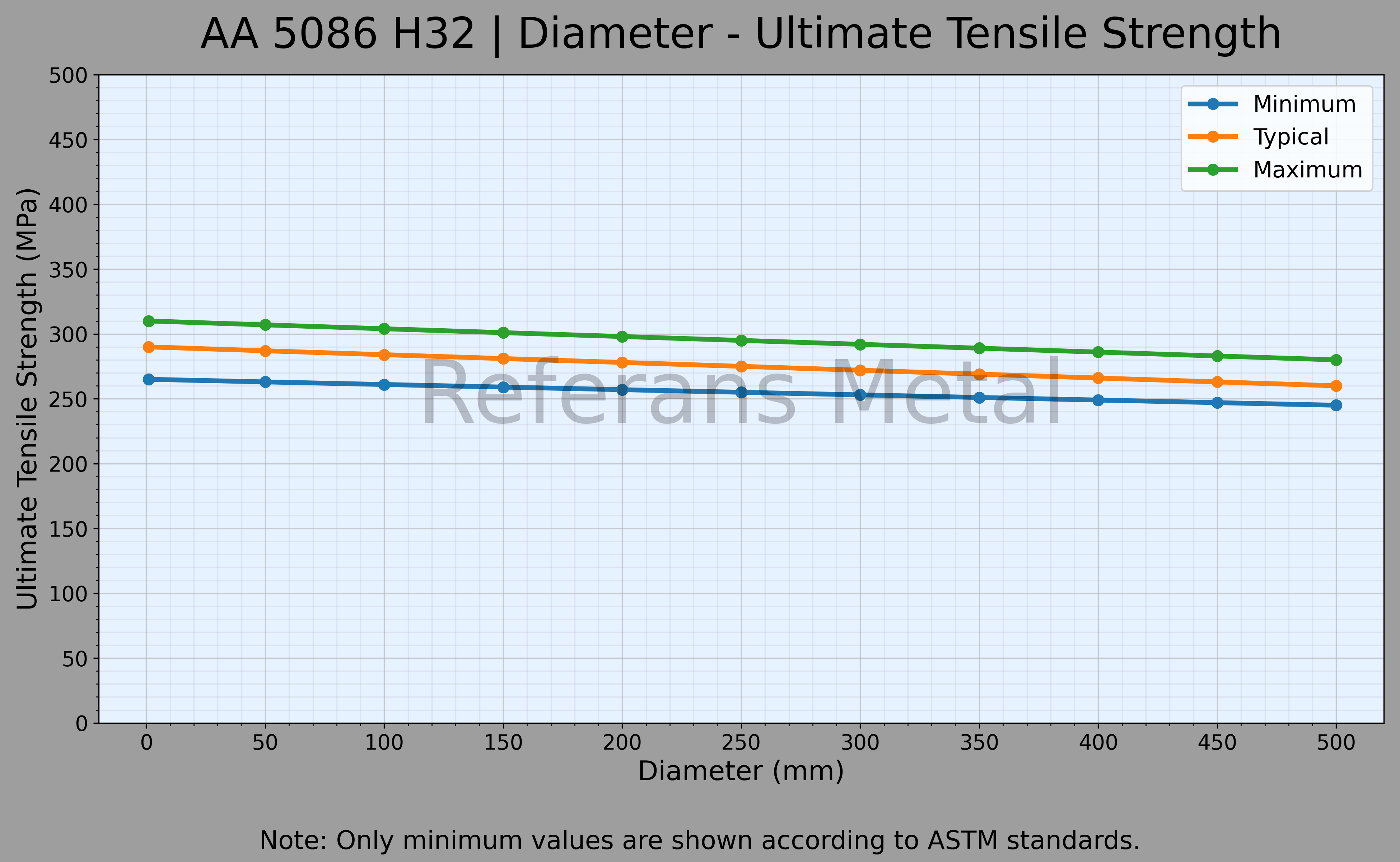

| Çekme Dayanımı | 300 MPa |
| Kesme Dayanımı | 175 MPa |
| Uzama | %13 |
| Sertlik | 78 HB |
5086 alaşımlı alüminyum 5052 den daha yüksek bir dayanıma sahiptir ve korozyon gemi sanayi ve havacılık için uygundur.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
5086 H32 aşağıdaki standartlarda olabilmektedir.
Levha/Sac olarak: 5086 H32, AMS QQ-A-250/7, ASTM B209, ISO AlMg4, DIN AlMg4Mn UNS A95086, ASTM B632, ASTM B928, AMS QQ-A-250/19, WNR 3.3545
Soğuk Çekim Çubuk Lama Tel olarak; 5086 H32, ASTM B211, UNS A95086, ASTM B928, ASTM B210, WNR 3.3545, DIN AlMg4Mn
5086 H32 için Karakteristik Özellikler:
- Mukavemet: iyi
- İşlenebilirlik: Gayet İyi
- Kaynak Edilebilirlik: İyi
- Şekil Alma: Pek İyi
- Korozyon Direnci: Çok iyi
- Isıl İşlem: Evet
5086 H32 için Çok Bilinen Bazı Uygulamalar:
Özellikle denizcilikte ve denizcilik, tekne ürünlerinde
Füzelerin yapısal bileşeni olarak,
Radyo kuleleri, zırh kaplamaları ve tank bileşeni olarak tercih edilmektedir.
STOK
5086 H32 levha/plaka, sac, çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Levha / Plaka
- Sac
- Çubuk / Lama
- Boru / Profil
Ağırlık Hesaplama
