UZAY 2009
Kalite Politikamız
AS 9120
5754
ASTM B209 / AlMg3 / 5754 / H22
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,25 |
| Chromium (Cr) | 0,05 - 0,20 |
| Manganese (Mn) | 0,00 - 0,50 |
| Magnesium (Mg) | 2,60 - 3,60 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,40 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,66 g/cm³ |
| Erime Sıcaklığı | 586 °C |
| Isıl Genleşme K. | 23.9 µm/m.°C |
| Elastisite Modülü | 69 GPa |
| Isıl Kapasite | 130 W/m.K |
| Elektriksel İletkenlik | %29 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 150 MPa |
| Çekme Dayanımı | 240 MPa |
| Kesme Dayanımı | 140 MPa |
| Uzama | %8 |
| Sertlik | 63 HB |
5754 orta seviyeli dayanıma sahiptir ve kaynak özelliği iyi olup korozyon gemi sanayi ve havacılık için uygundur.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
5754 H22 aşağıdaki standartlarda olabilmektedir.
Sac olarak; 5754 H22, ASTM B209, UNS A95754, WNR 3.3535, UNI AlMg3.5, UNE L-3390, AFNOR A-G3M
5754 H22 için Karakteristik Özellikler:
- Mukavemet: Orta
- İşlenebilirlik: Pek iyi
- Kaynak Edilebilirlik: Çok iyi
- Şekil Alma: Ortalama
- Korozyon Direnci: İyi
- Isıl İşlem: Hayır
5754 H22 için Çok Bilinen Bazı Uygulamalar:
Balıkçılık ve tekne uygulamalarında,
Kimya ve petrol endüstrilerinde kaynaklanmış yapılarda,
Tanker römorklarında da kullanılmaktadır.
STOK
5754 H22 sac şeklinde üretimini/tedariğini yapmaktayız.
- Sac
SEVKİYAT:

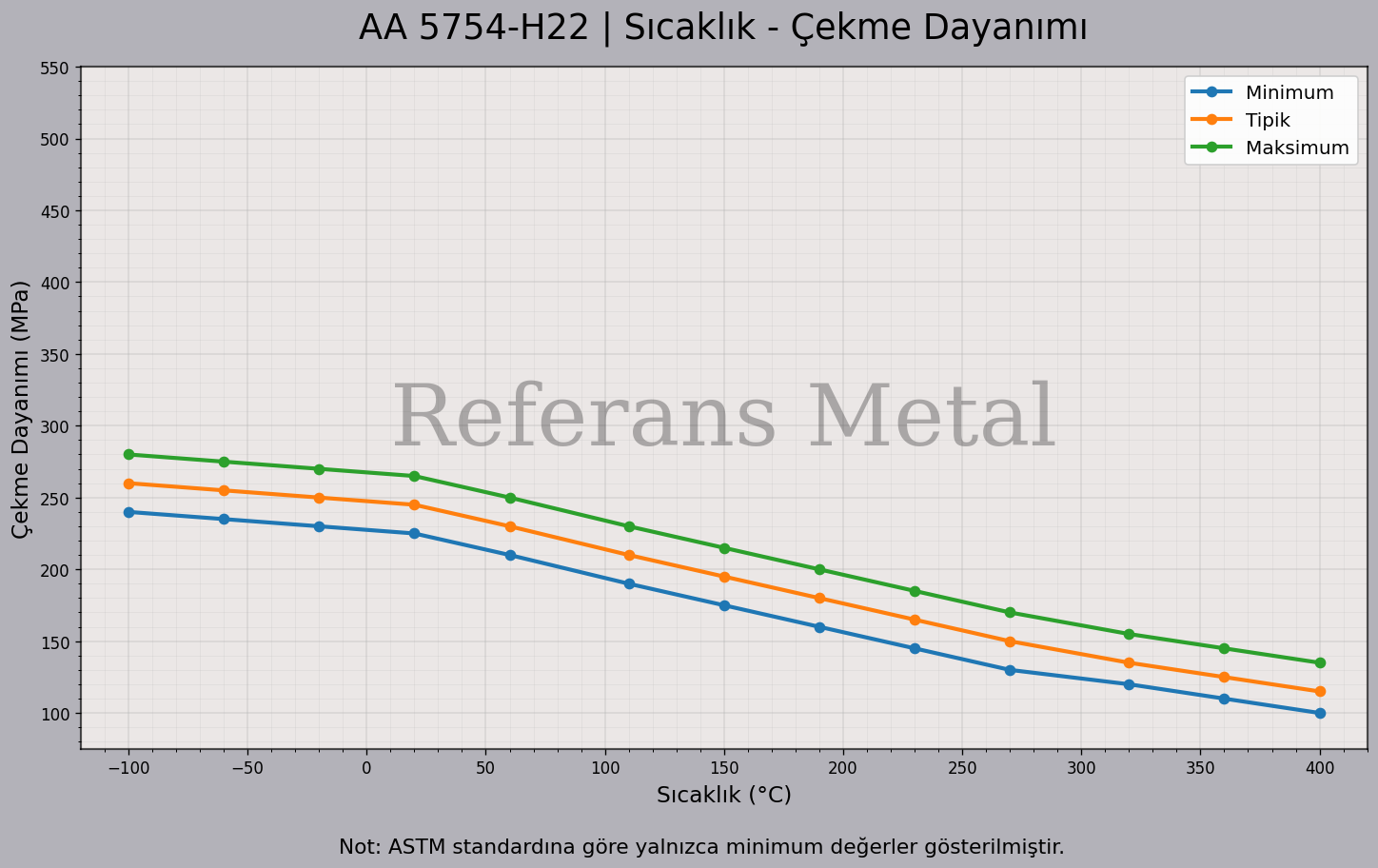

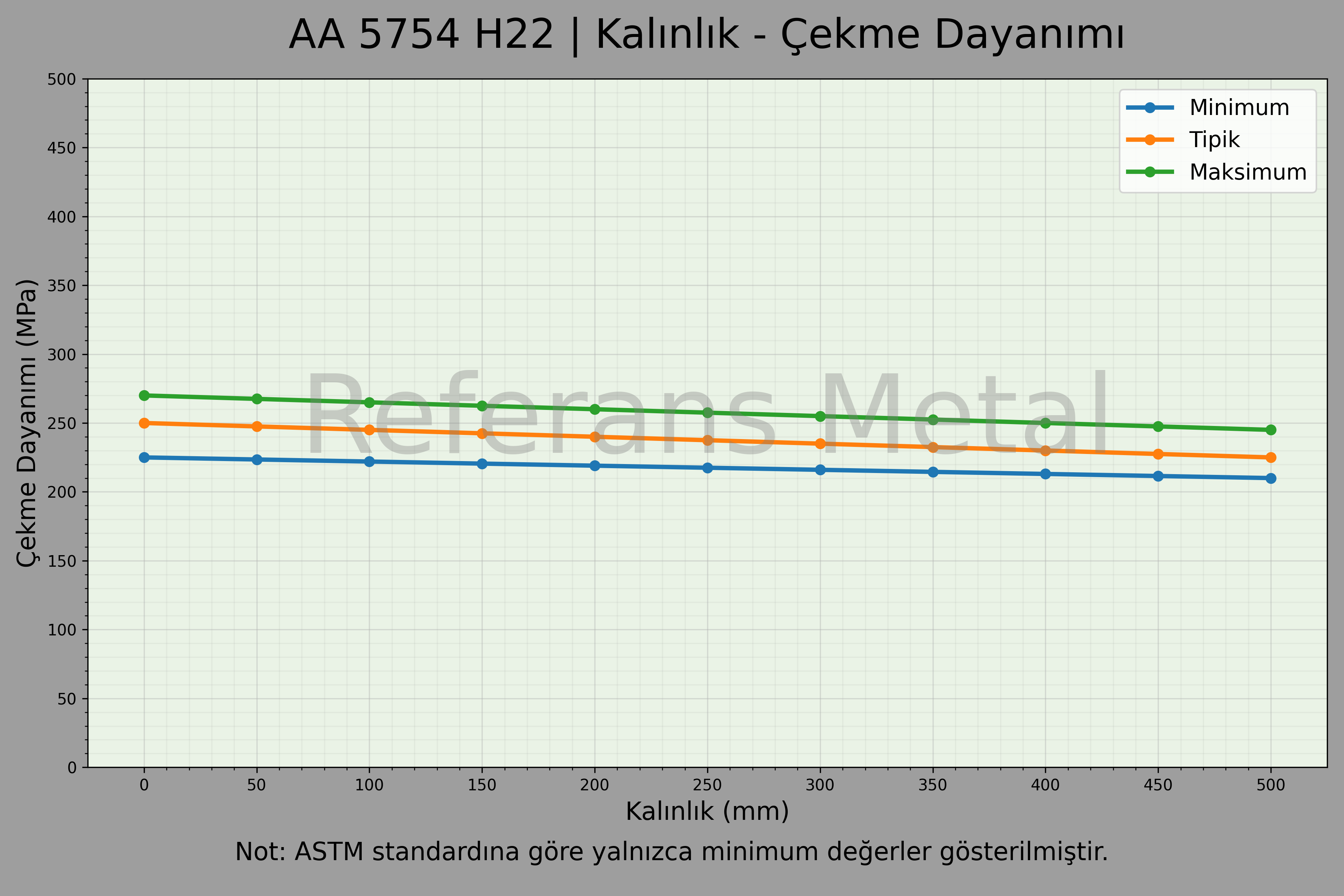

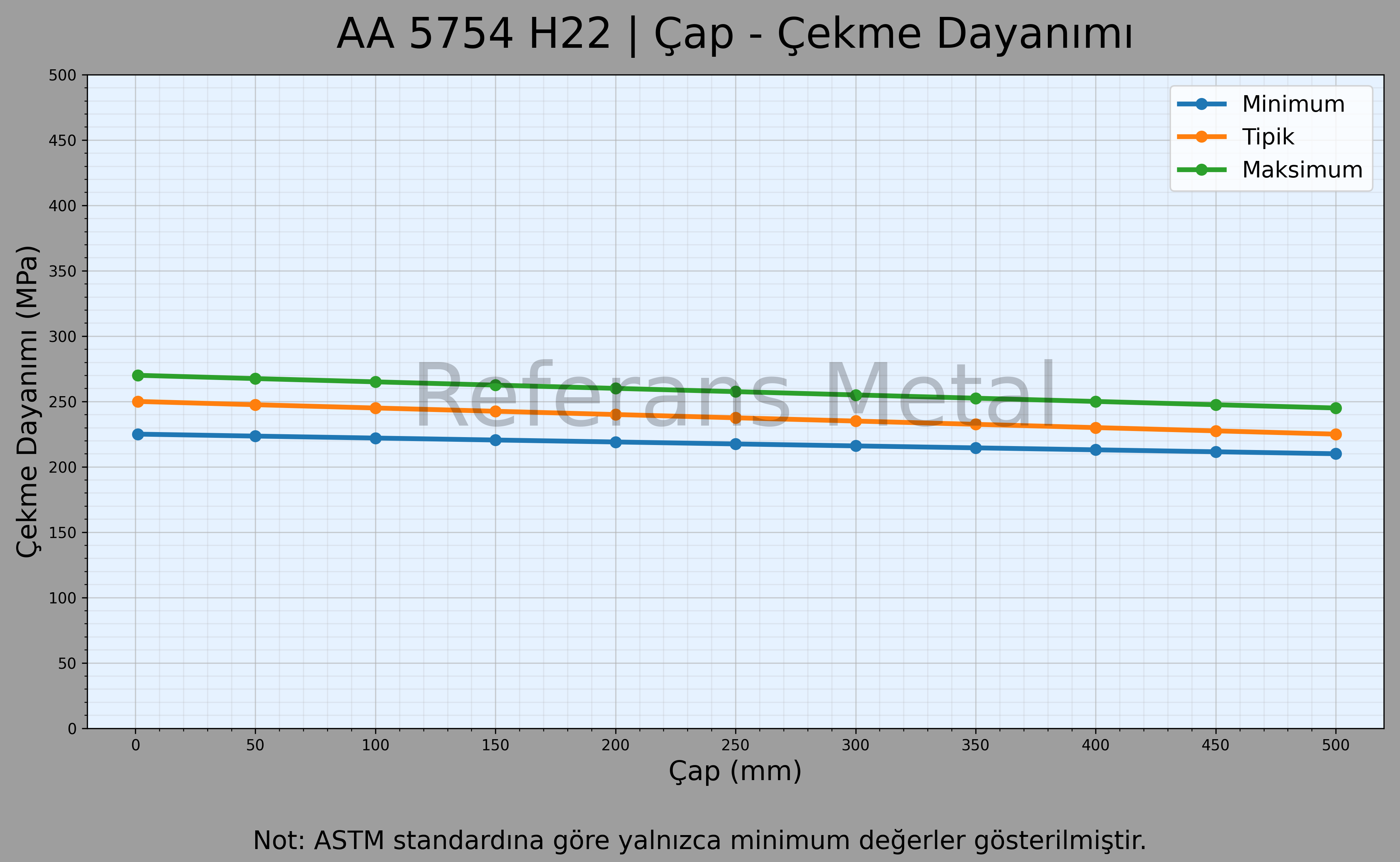

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| 0,2 mm - 0,5 mm arası | 130 MPa | 220–270 MPa | %7 |
| 0,5 mm - 1,5 mm arası | 130 MPa | 220–270 MPa | %8 |
| 1,5 mm - 3,0 mm arası | 130 MPa | 220–270 MPa | %10 |
| 3,0 mm - 6,0 mm arası | 130 MPa | 220–270 MPa | %11 |
| 6,0 mm - 12,5 mm arası | 130 MPa | 220–270 MPa | %10 |
| 12,5 mm - 40,0 mm arası | 130 MPa | 220–270 MPa | %9 |
Ağırlık Hesaplama
