UZAY 2009
Kalite Politikamız
AS 9120
5454
EN AW / AlMg3Mn / 5454 / H34
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,25 |
| Chromium (Cr) | 0,05 - 0,20 |
| Manganese (Mn) | 0,50 - 1,00 |
| Magnesium (Mg) | 2,40 - 3,00 |
| Copper (Cu) | 0,0 - 0,10 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,40 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.68 g/cm³ |
| Erime Sıcaklığı | 602 °C |
| Isıl Genleşme K. | 23.6 µm/m.°C |
| Elastisite Modülü | 70 GPa |
| Isıl Kapasite | 130 W/m.K |
| Elektriksel İletkenlik | %34 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 230 MPa |

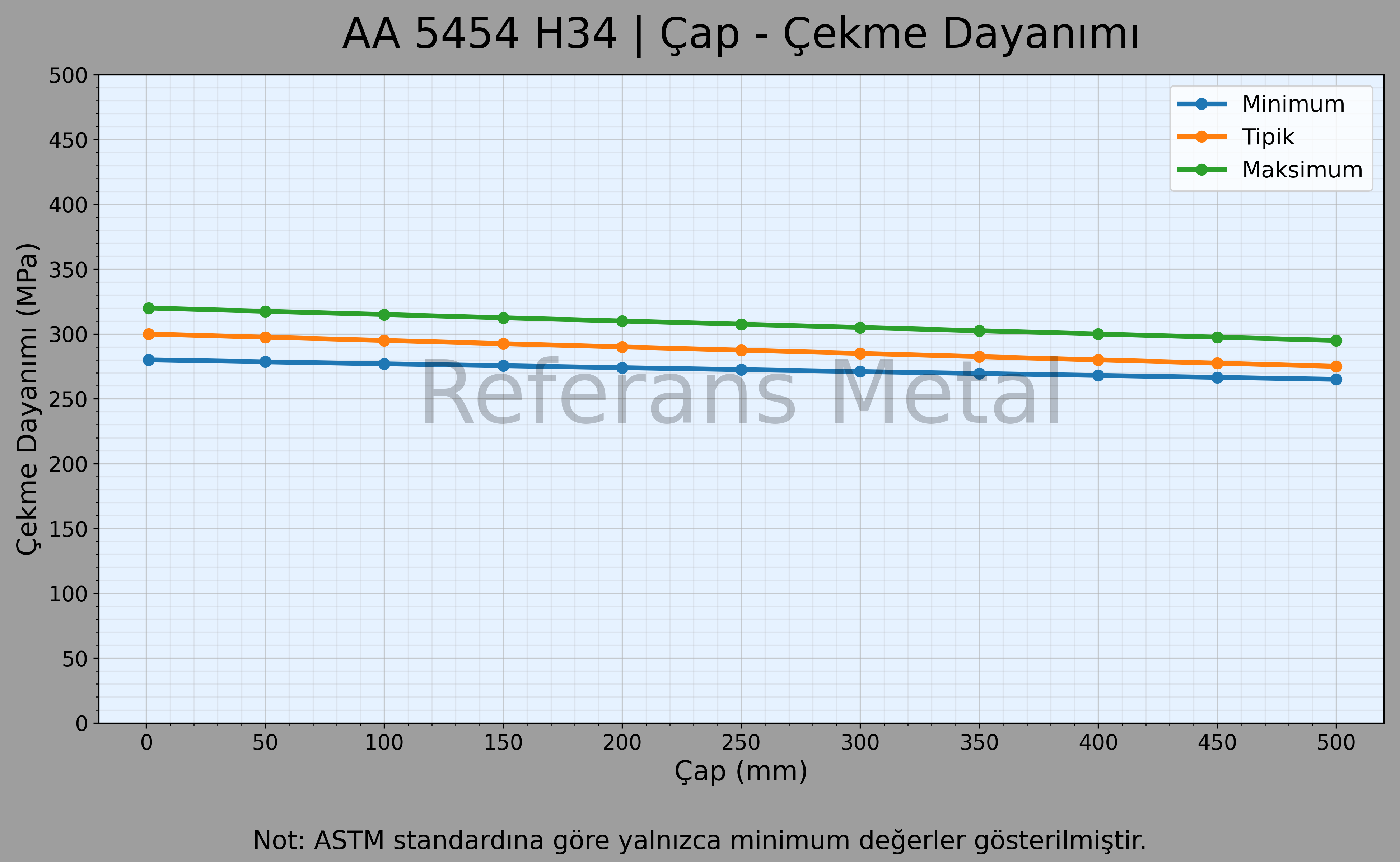

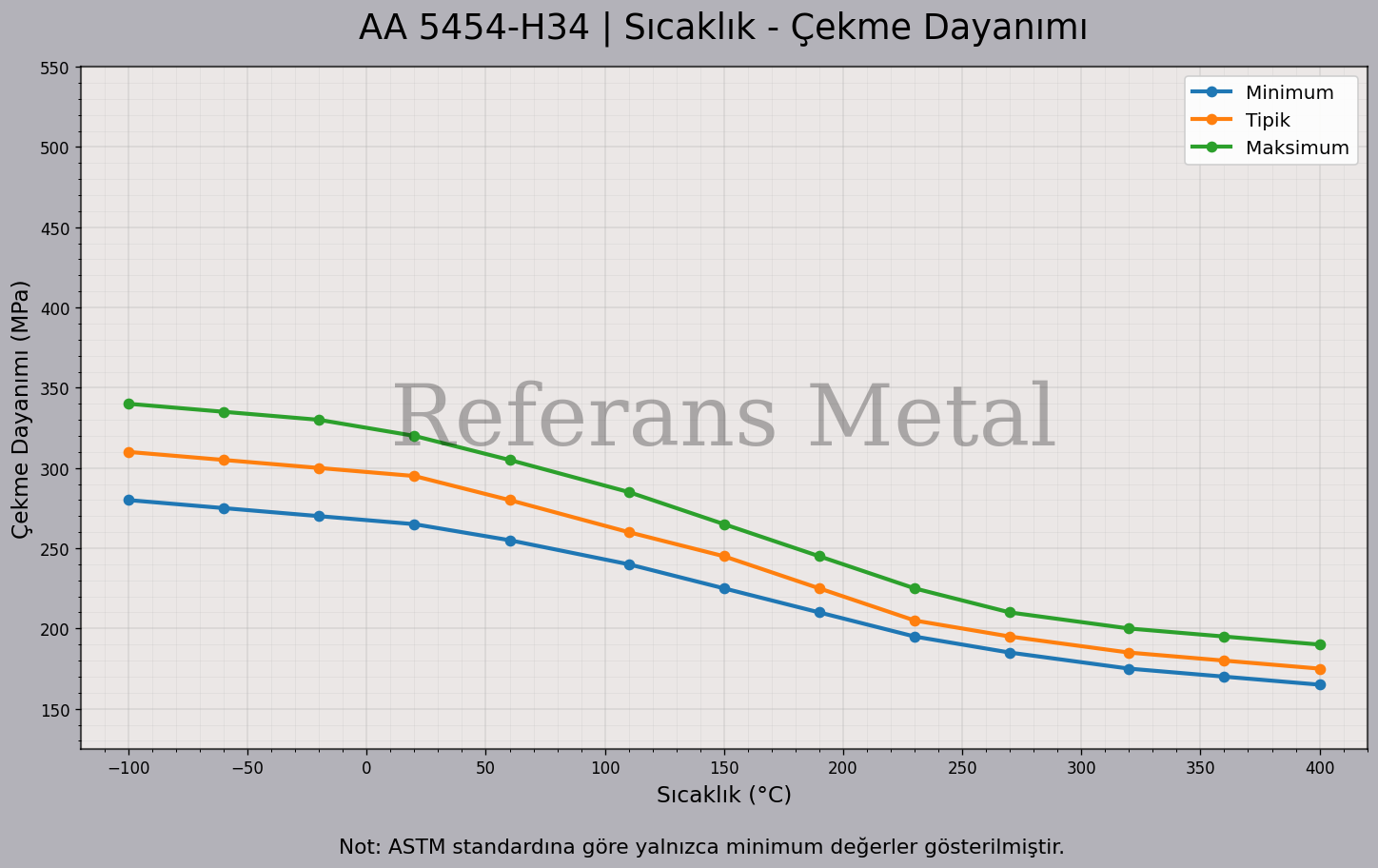

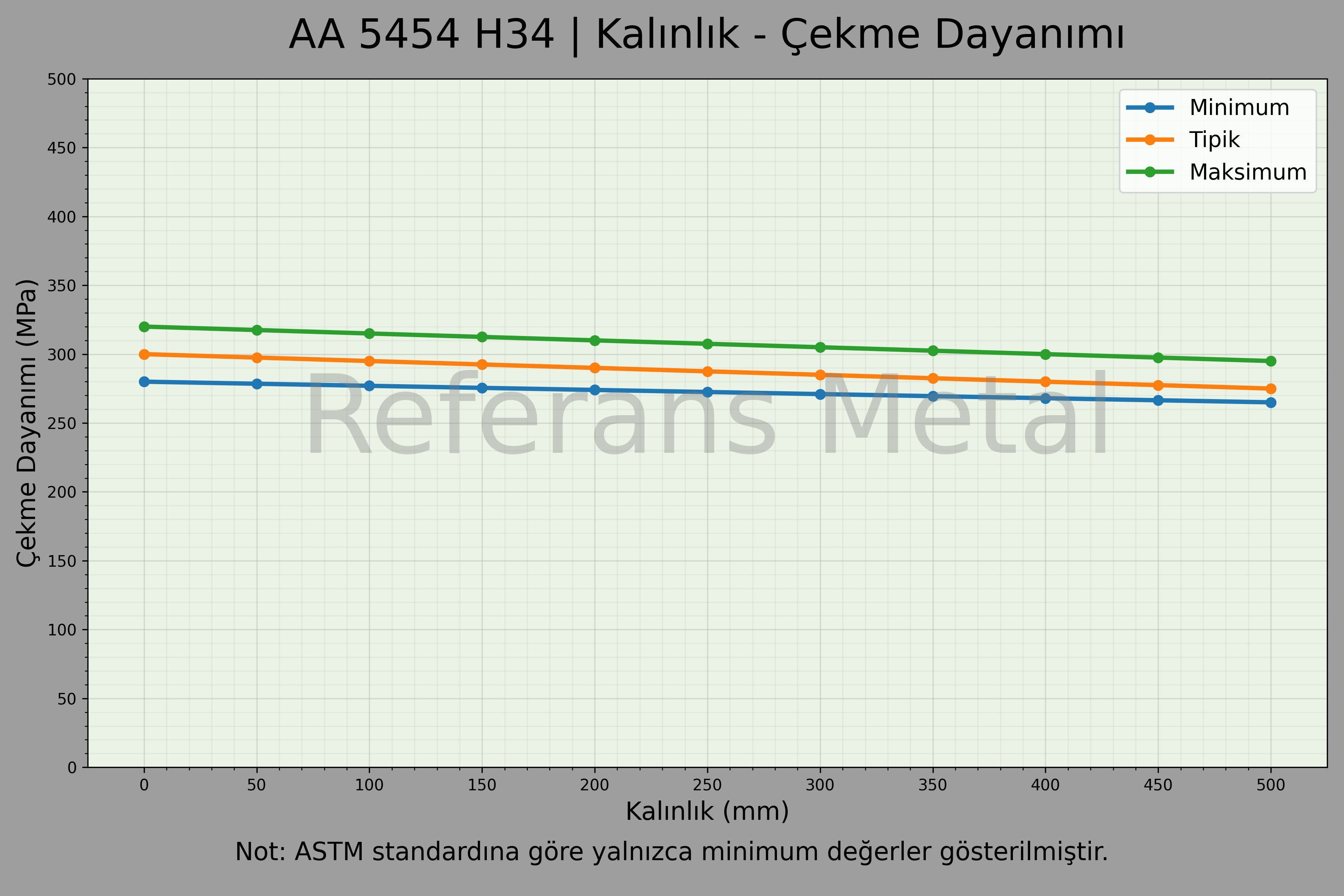

| Çekme Dayanımı | 303 MPa |
| Kesme Dayanımı | 180 MPa |
| Uzama | %8 |
| Sertlik | 81 HB |
5454 çevre koşulları etkileri için çok iyi korozyon direncine sahiptir. Orta ve yüksek seviye dayanıma sahip olabilmektedir. Taşımacılık, Gemi sanayi ve havacılık da sıkça kullanılmaktadır.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
5454 H34 aşağıdaki standartlarda olabilmektedir.
Sac olarak; 5454 H34, ISO AlMg3Mn, DIN AlMg2.7Mn, WNR 3.3537, UNS A95454, ASTM B209, AMS QQ-A-250/10, BS N51
Ekstrüzyon Çubuk/Lama, Tel ve Boru olarak; 5454 H34, ISO AlMg3Mn, DIN AlMg2.7Mn, WNR 3.3537, UNS A95454, ASTM B221, AMS QQ-A-200/6
5454 H34 için Karakteristik Özellikler:
- Mukavemet: Ortalama
- İşlenebilirlik: Ortaüstü
- Kaynak Edilebilirlik: İyi
- Şekil Alma: Mükemmel
- Korozyon Direnci: Pek iyi
- Isıl İşlem: Hayır
5454 H34 için Çok Bilinen Bazı Uygulamalar:
Paketleme makinelerinde,
Elektrik direklerinde,
Ayrıca perçin çivilerinde de kullanılmaktadır.
STOK
5454 H34; sac, çubuk/lama, boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk/Lama
- Boru/Profil
- Sac
Ağırlık Hesaplama
