UZAY 2009
Kalite Politikamız
AS 9120
Soğuk Çekim Çubuk
Soğuk Çekim Boru
2017
Cold Drawn/Finished (CF) / AlCu4MgSi (Soğuk Çekim) / 2017 / T651
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,20 - 0,80 |
| Chromium (Cr) | 0,00 - 0,10 |
| Manganese (Mn) | 0,40 - 1,0 |
| Magnesium (Mg) | 0,40 - 1,00 |
| Copper (Cu) | 3,50 - 4,50 |
| Titanium (Ti) | 0,00 - 0,25 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.79 g/cm³ |
| Erime Sıcaklığı | 512 °C |
| Isıl Genleşme K. | 22.9 µm/m.°C |
| Elastisite Modülü | 72 GPa |
| Isıl Kapasite | 140 W/m.K |
| Elektriksel İletkenlik | %39 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 270 MPa |
| Çekme Dayanımı | 390 MPa |
| Kesme Dayanımı | 260 MPa |
| Uzama | %15 |
| Sertlik | 107 HB |
Soğuk çekim 2017 T651 alüminyum alaşımı, yüksek mukavemet ve iyi işlenebilirlik özellikleri ile bilinen bir alaşımdır. Özellikle havacılık, otomotiv, savunma ve mühendislik gibi dayanıklılığın ve güvenilirliğin önemli olduğu sektörlerde sıklıkla tercih edilir. Yük taşıyan bileşenlerde kullanıma uygun olan bu alaşım, yüksek mukavemet seviyesi sayesinde uzun ömürlü performans sunar. Bakır içeriği, mukavemeti artırmasına karşın doğal korozyon direncini düşürdüğünden, özellikle zorlu çevresel koşullarda koruyucu kaplama gerektirir. Eloksal işlemine uygun olan 2017 T651, bu sayede hem estetik bir görünüm sağlar hem de yüzey dayanıklılığını artırarak korozyona karşı daha dirençli hale gelir.
Bu alaşımın kaynak yapılabilirliği sınırlı olup, montajda genellikle mekanik bağlantılar tercih edilmektedir. Soğuk çekim işlemi ile formabilitesi yüksek olan 2017 T651, karmaşık ve detaylı şekillerde de kolayca kullanılabilir. Titreşim direnci oldukça iyi olduğundan, yüksek titreşimli ortamlarda da güvenilir performans sağlar ve özellikle otomotiv ve havacılık uygulamalarında tercih edilir. Avantajları arasında yüksek mukavemet, işlenebilirlik, eloksal uyumu ve bükülebilirlik bulunurken, dezavantajları arasında sınırlı doğal korozyon direnci ve kaynak yapılabilirlik yer alır. Tüm bu özellikleriyle 2017 T651 alüminyum alaşımı, dayanıklılık ve yüksek performans gerektiren projeler için ideal bir tercihtir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
2017 T651 aşağıdaki standartlarda olabilmektedir.
Levha / Sac olarak; 2017 T651, ASTM B209, ISO AlCu4MgSi, UNS A92017, AMS 4110, WNR 3.1325, DIN AlCuMg1
Soğuk Çekim Çubuk, Boru, Lama Tel olarak; 2017 T651, AMS QQ-A-225/5, ASTM B211, UNS A92017, AMS 4118, AMS 4110, WNR 3.1325, DIN AlCuMg1, ASTM B565, ASTM B316,
Ekstrüzyon Çubuk, Boru, Lama, Tel olarak: 2017 T651, AMS QQ-A-200/2, ASTM B221, UNS A92017, WNR 3.1325, DIN AlCuMg1
2017 T651 için Karakteristik Özellikler:
- Mukavemet: Çok iyi
- İşlenebilirlik: Mükemmel
- Kaynak Edilebilirlik: Vasat (Doldurma kaynağı ve lehimleme en iyi tercihtir)
- Şekil Alma: Pek İyi
- Korozyon Direnci: Vasat (Kaplama ile artar)
- Isıl İşlem: Evet
2017 T651 için Çok Bilinen Bazı Uygulamalar:
Otomotiv ve ulaşım sektöründe,
Kıyafet askıları ve bağlantı elemanlarında,
Ölçüm aletlerinden uçak malzemelerine kadar geniş bir kullanım alanı vardır.
STOK
2017 T651 levha/plaka, sac, çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Levha / Plaka
- Sac
- Çubuk / Lama
- Boru / Profil

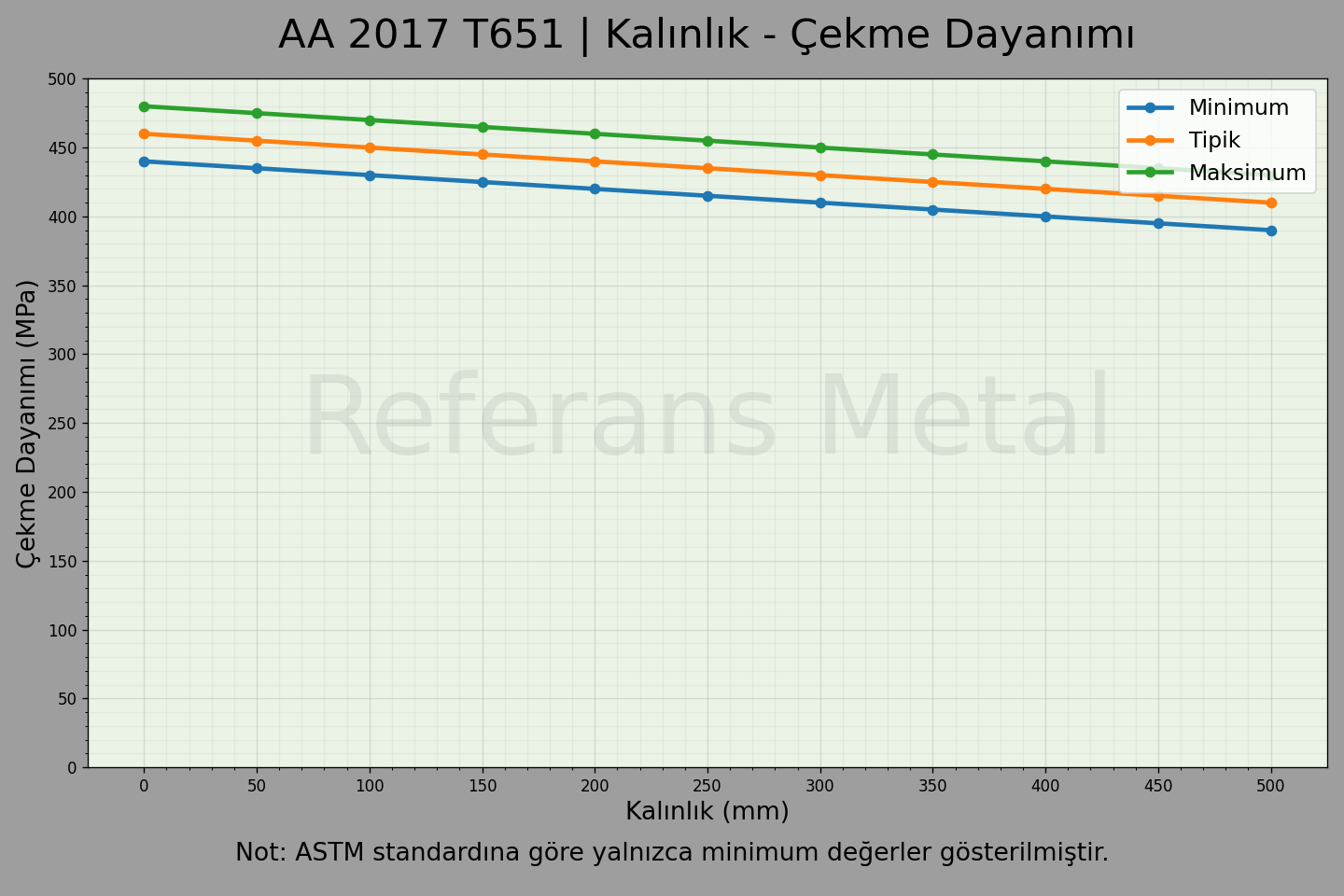

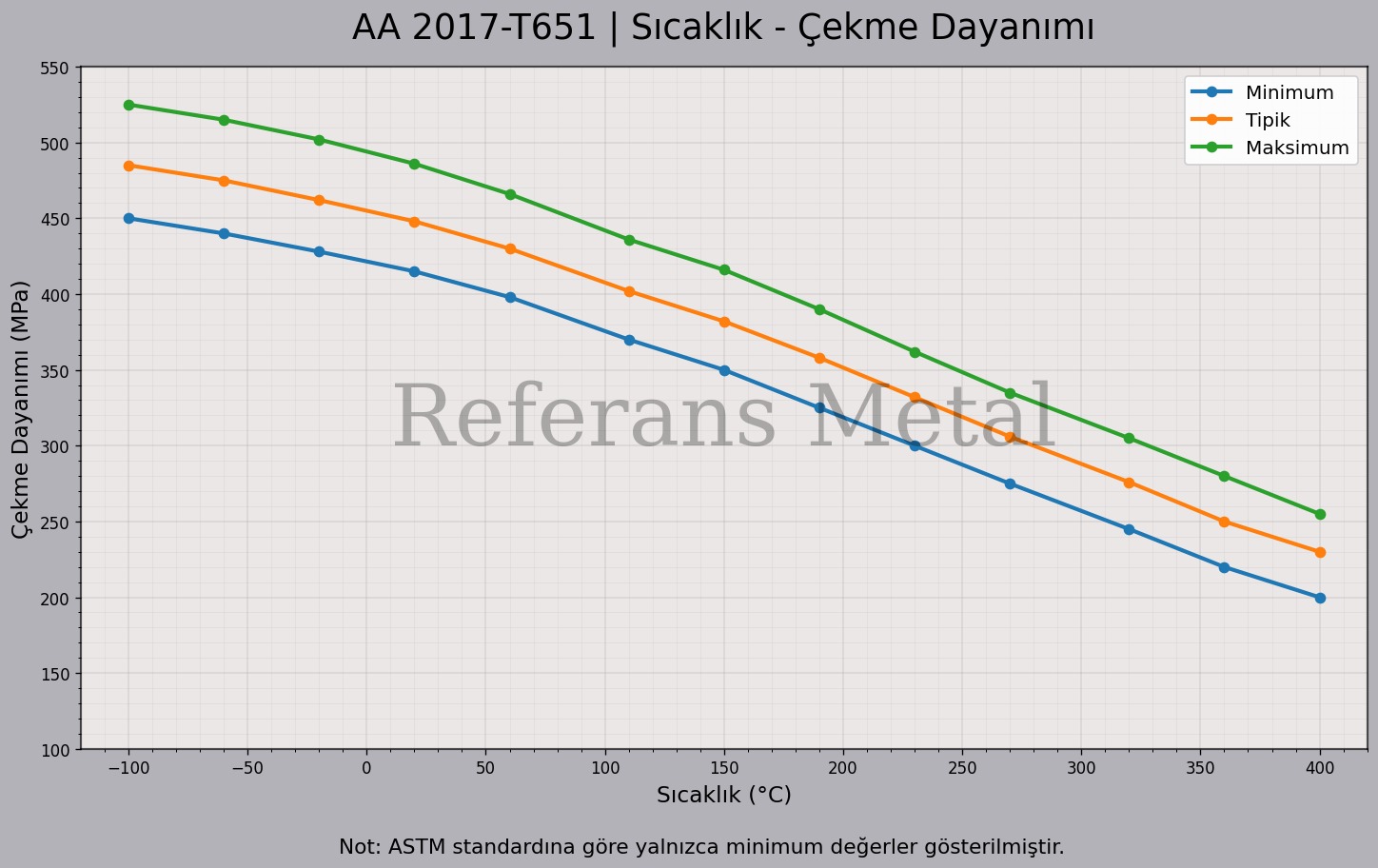

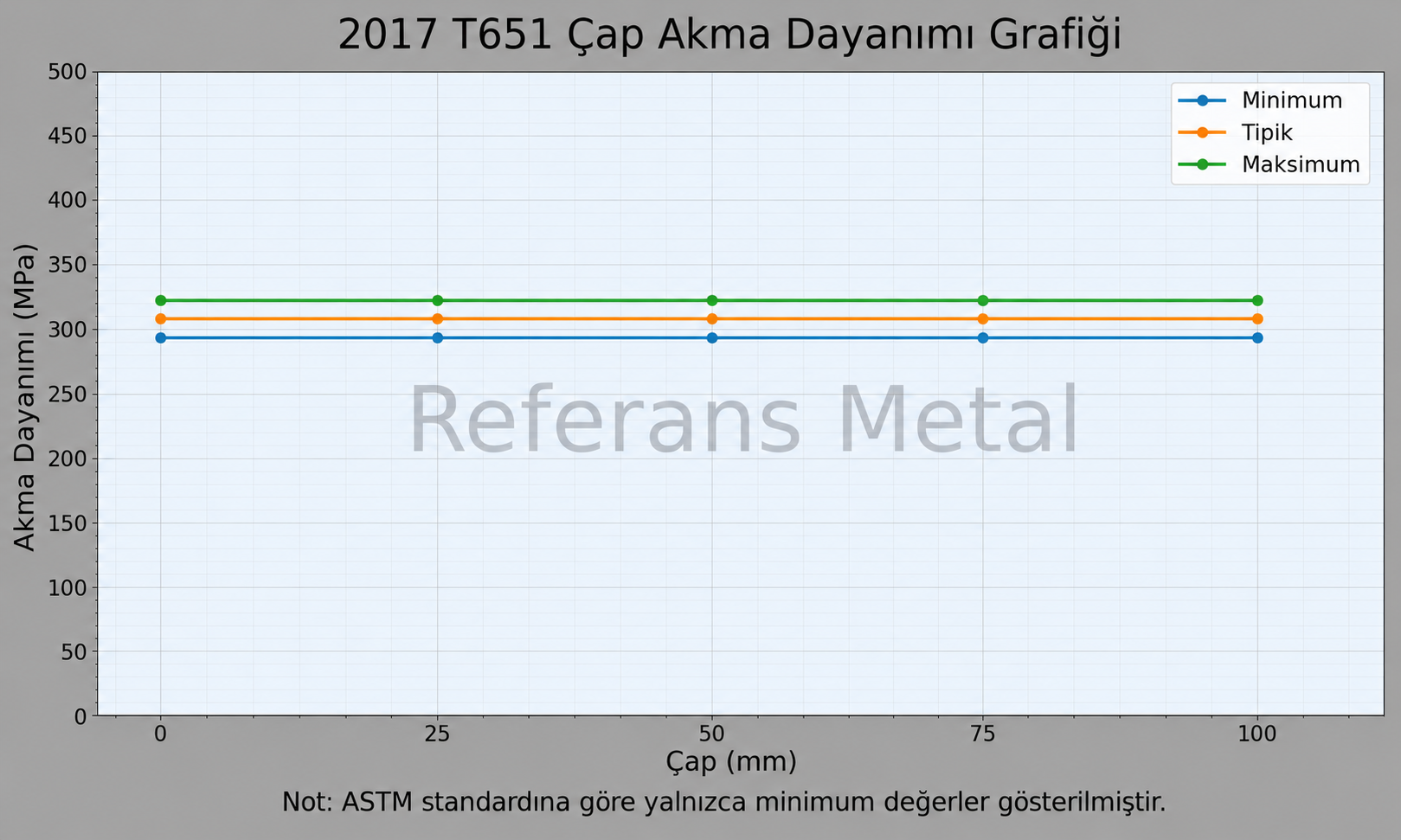

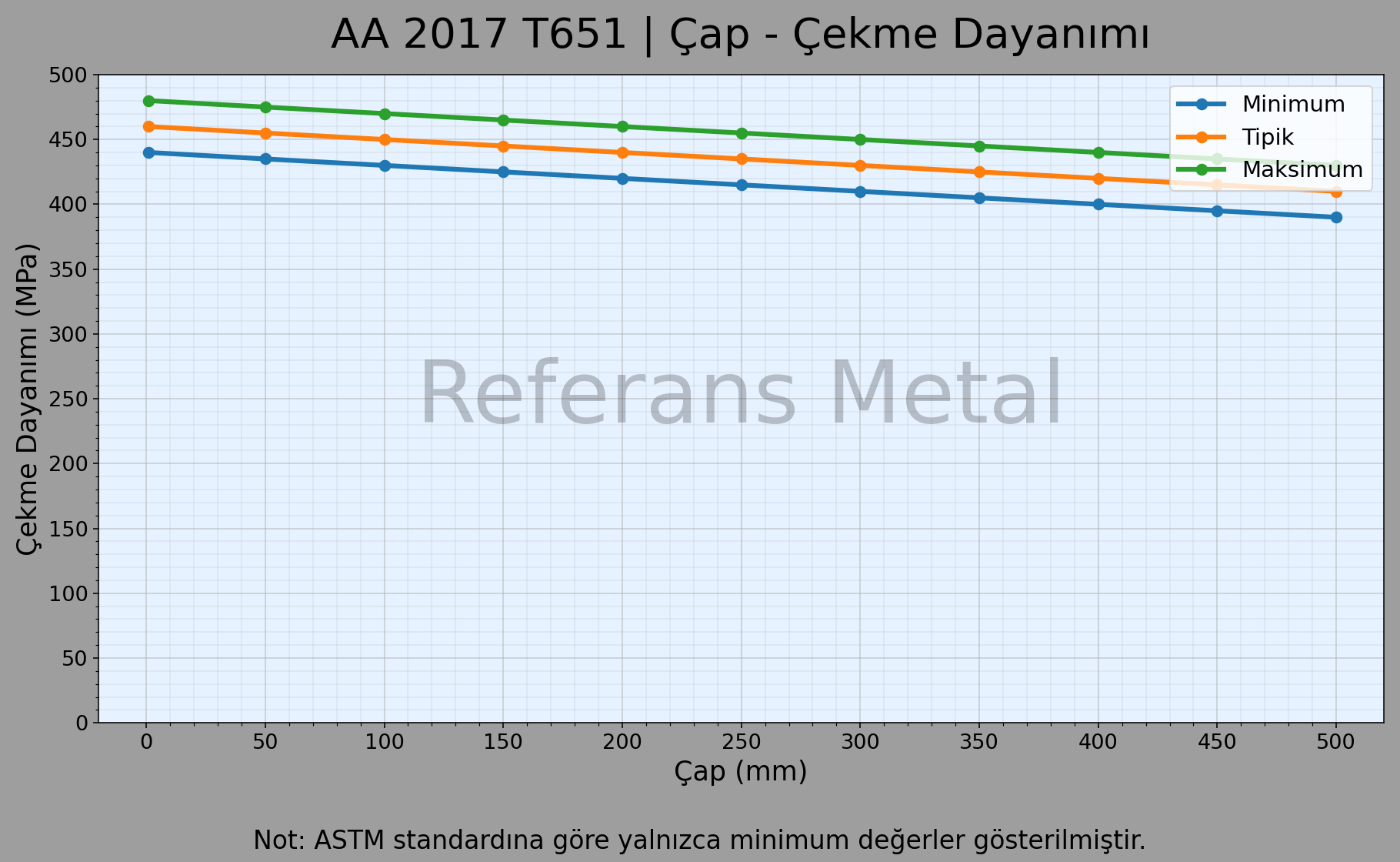

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| 25 mm - 75 arası | 270 MPa | 400 MPa | %10 |
| 75 mm - 150 arası | 260 MPa | 390 MPa | %9 |
| 150 mm - 200 arası | 240 MPa | 370 MPa | %8 |
| 200 mm - 250 arası | 220 MPa | 360 MPa | %7 |
Ağırlık Hesaplama
