UZAY 2009
Kalite Politikamız
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
2033
ASME SB211 / AW-2033 / 2033 / T3
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,10 - 1,20 |
| Chromium (Cr) | 0,00 - 0,15 |
| Manganese (Mn) | 0,40 - 1,00 |
| Magnesium (Mg) | 0,20 - 0,60 |
| Copper (Cu) | 2,20 - 2,70 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,50 |
| Aluminium (Al) | Balance |
| Nickel (Ni) | 0,00 - 0,15 |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.77 g/cm³ |
| Erime Sıcaklığı | 502 °C |
| Isıl Genleşme K. | 22,9 µm/m.°C |
| Elastisite Modülü | 70 GPa |
| Isıl Kapasite | 151 W/m.K |
| Elektriksel İletkenlik | 0,046 Ωmm² /m |

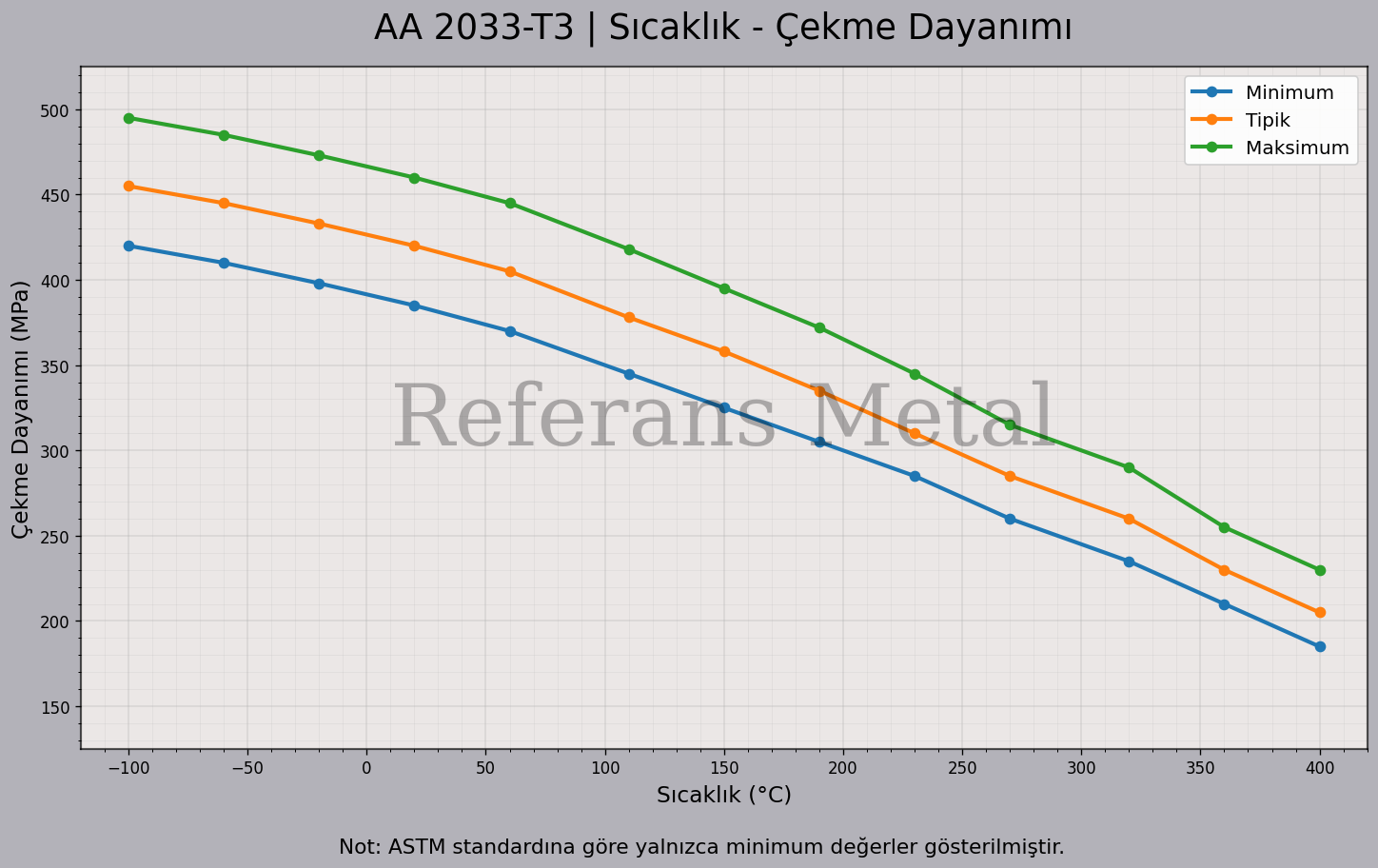

| Mekanik Özellikler | Değer |
| Akma Dayanımı | 230 MPa |
| Çekme Dayanımı | 355 MPa |
| Kesme Dayanımı | 283 MPa |
| Uzama | %8 |
| Sertlik | 100 HB |
Bu alaşım yüksek mukavemetlere sahiptir ve işlenebirliği optimum konumdadır. Zayıf korozyon direnci nedeniyle, dış mekan uygulamaları için koruyucu bir kaplama önerilir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
2033 T3, aşağıdaki standartlarda olabilmektedir.
Soğuk Çekim Çubuk/Lama olarak: 2033 T3, 2000/53/EU (ELV) - 2018/740/EU (RoHS II), UNS A92033, ASTM B211
Soğuk Çekim Boru olarak; 2033 T3, 2000/53/EU (ELV) - 2018/740/EU (RoHS II), UNS A92033, ASTM B210
2033 T3 için Karakteristik Özellikler:
- Mukavemet: Çok iyi
- İşlenebilirlik: Çok iyi
- Kaynak Edilebilirlik: Ortalama
- Şekil Alma: Kaydadeğer
- Korozyon Direnci: Zayıf
- Isıl İşlem: Evet
2033 T3 için Çok Bilinen Bazı Uygulamalar:
Otomotiv endüstrisinde,
Hassas makine parçalarında,
Vida-civata üretiminde de kullanılmaktadır.
STOK
2033 T3, çubuk / lama ve boru / profil şeklinde tedarik edilmektedir.
- Çubuk / Lama
- Boru / Profil
SEVKİYAT:

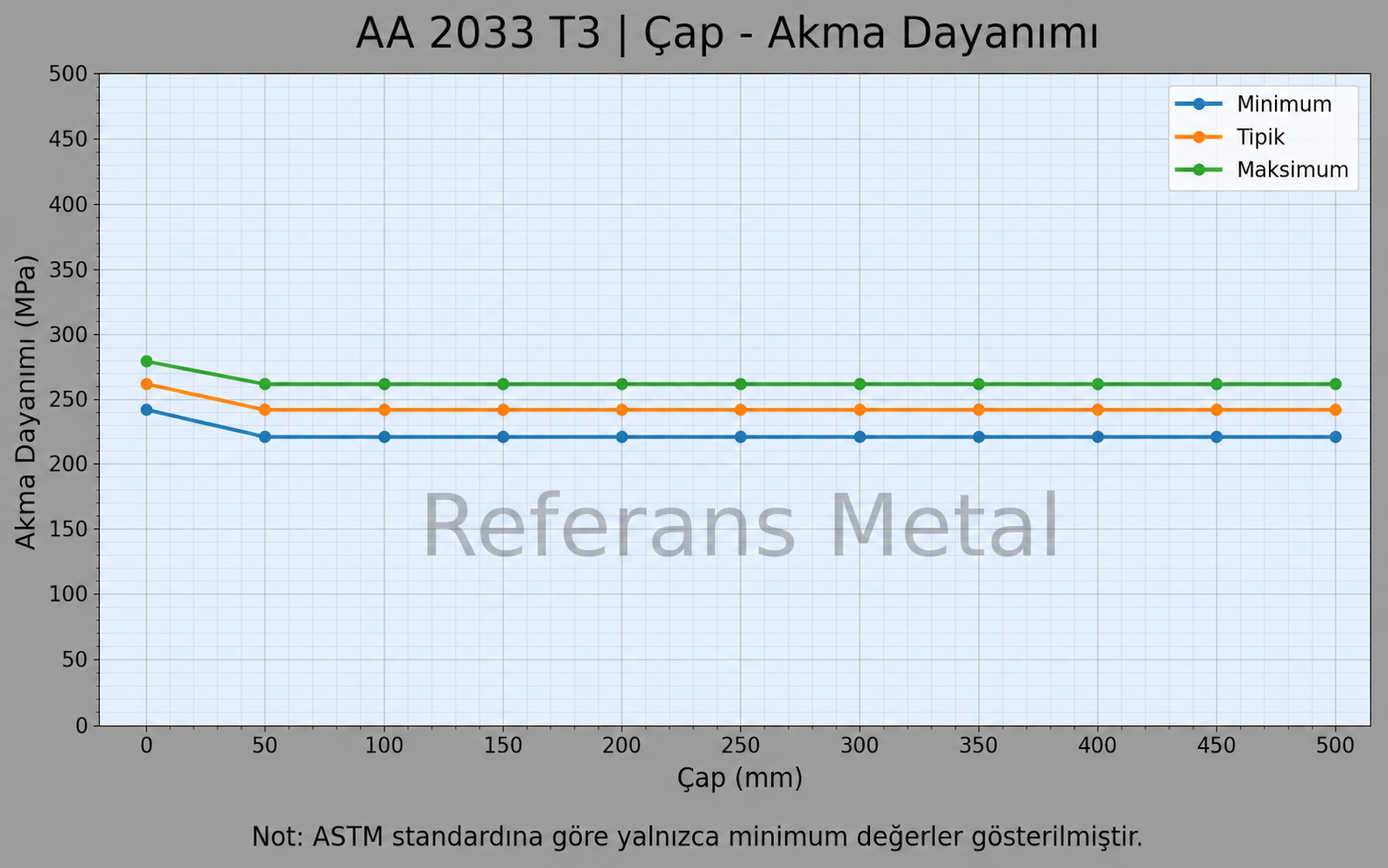

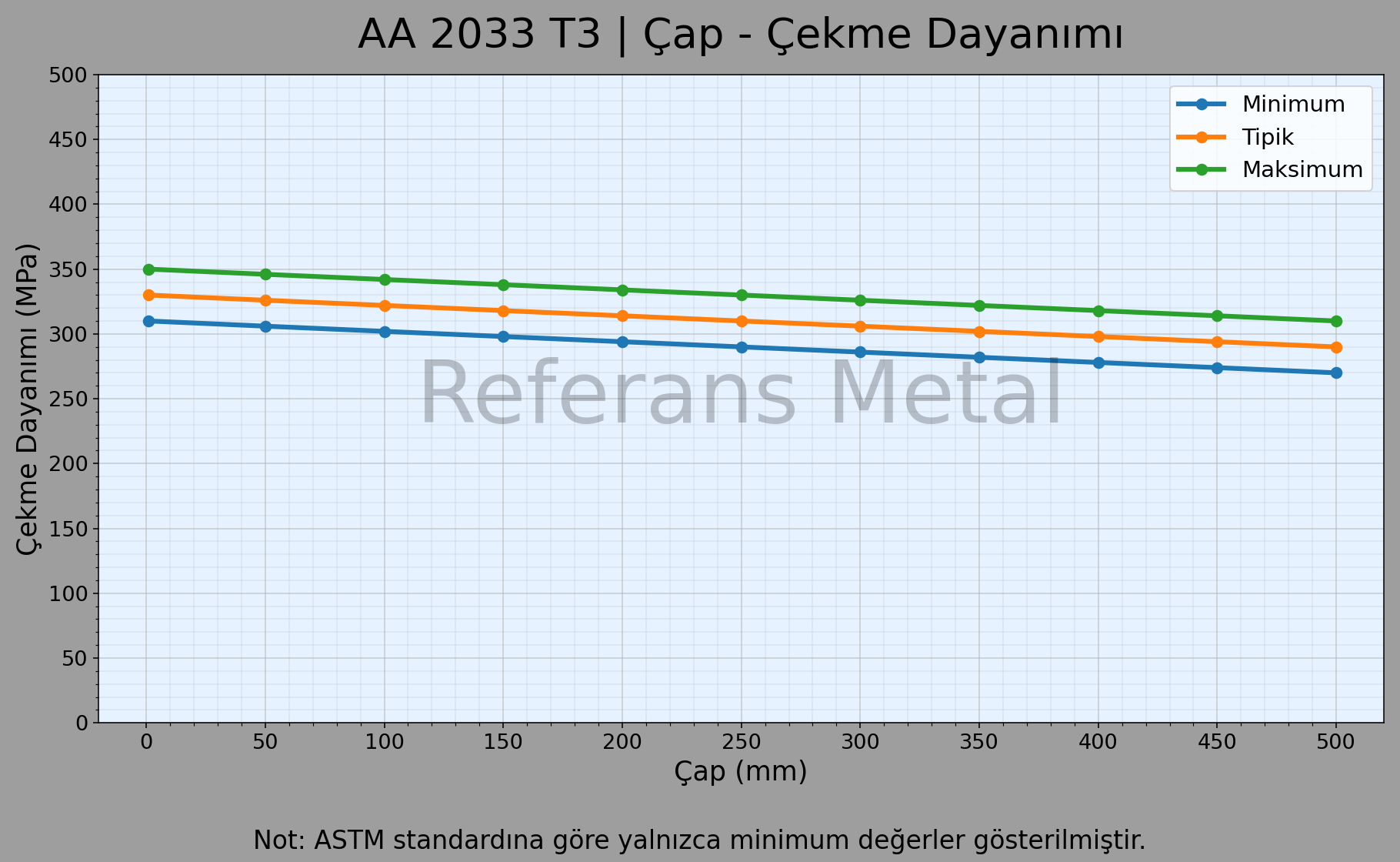

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| 2,5 mm - 30,00 arası | 240 MPa | 370 MPa | %7 |
| 30,00 mm - 80,00 arası | 220 MPa | 340 MPa | %7 |
Ağırlık Hesaplama
