UZAY 2009
Kalite Politikamız
AS 9120
Soğuk Çekim Çubuk
Soğuk Çekim Boru
2033
Cold Drawn/Finished (CF) / AW-2033 (Soğuk Çekim) / 2033 / T351
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,10 - 1,20 |
| Chromium (Cr) | 0,00 - 0,15 |
| Manganese (Mn) | 0,40 - 1,00 |
| Magnesium (Mg) | 0,20 - 0,60 |
| Copper (Cu) | 2,20 - 2,70 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,50 |
| Aluminium (Al) | Balance |
| Nickel (Ni) | 0,00 - 0,15 |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.78 g/cm³ |
| Erime Sıcaklığı | 502 °C |
| Isıl Genleşme K. | 22,9 µm/m.°C |
| Elastisite Modülü | 73.1 GPa |
| Isıl Kapasite | 151 W/m.K |
| Elektriksel İletkenlik | 0,046 Ωmm² /m |

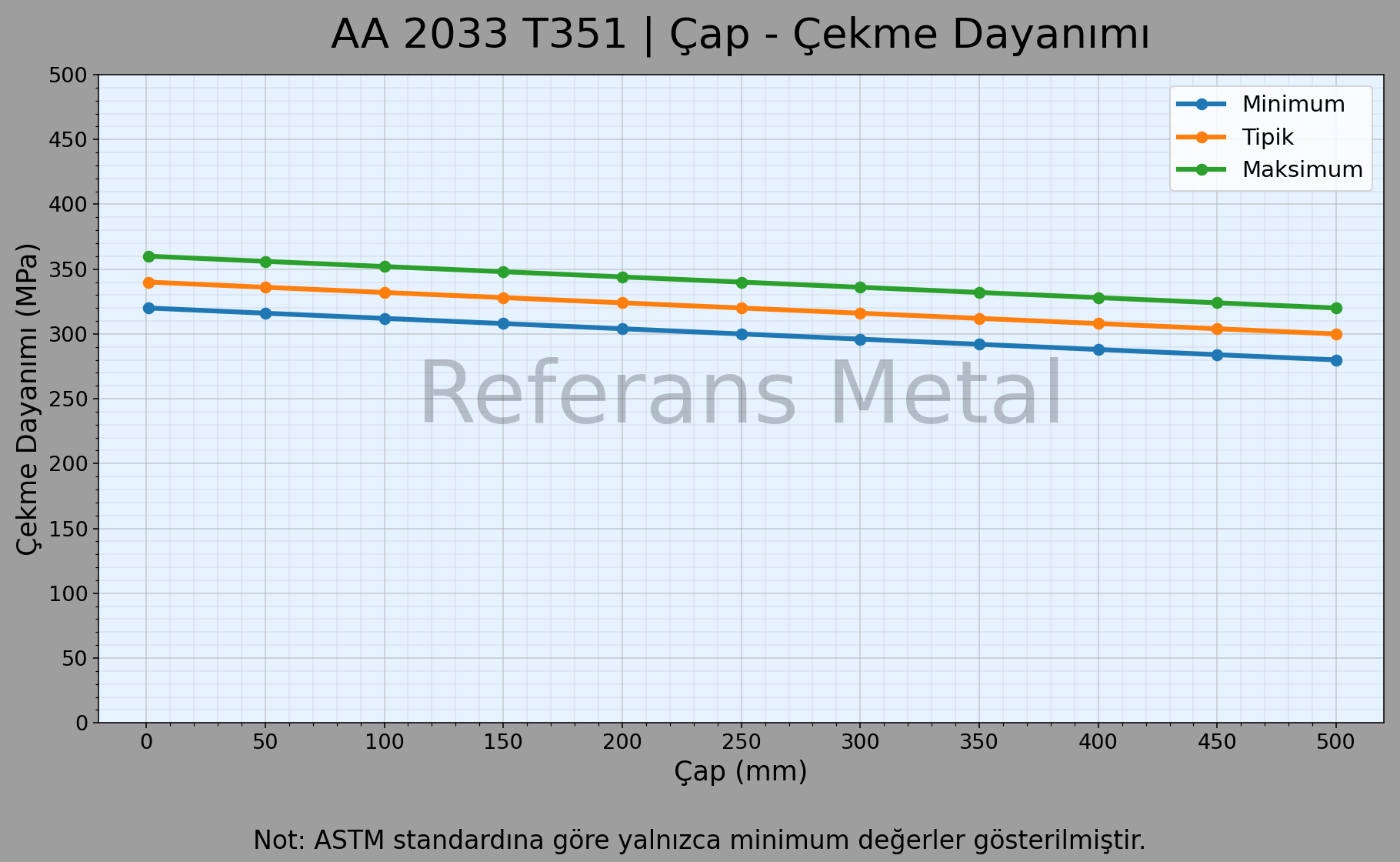

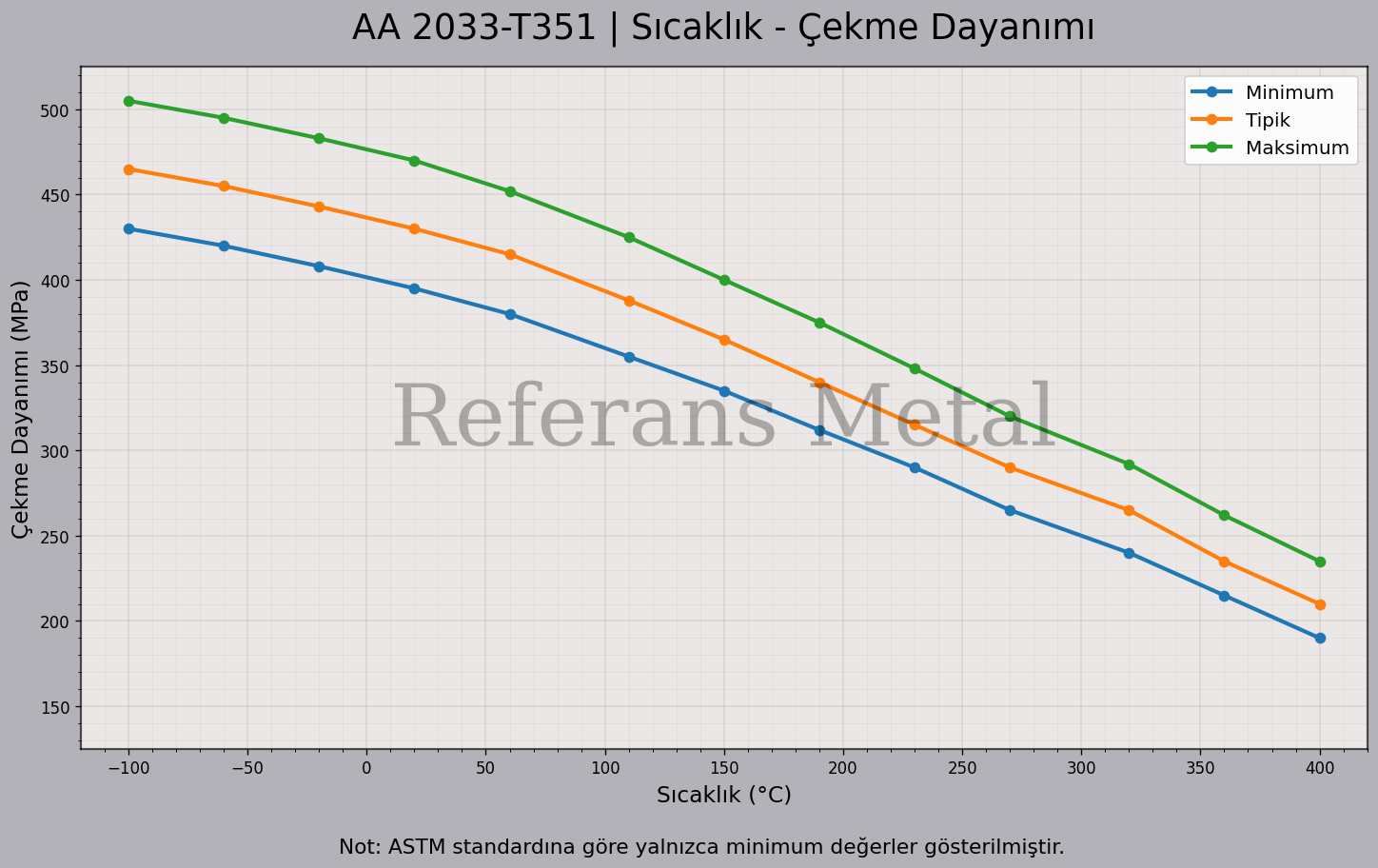

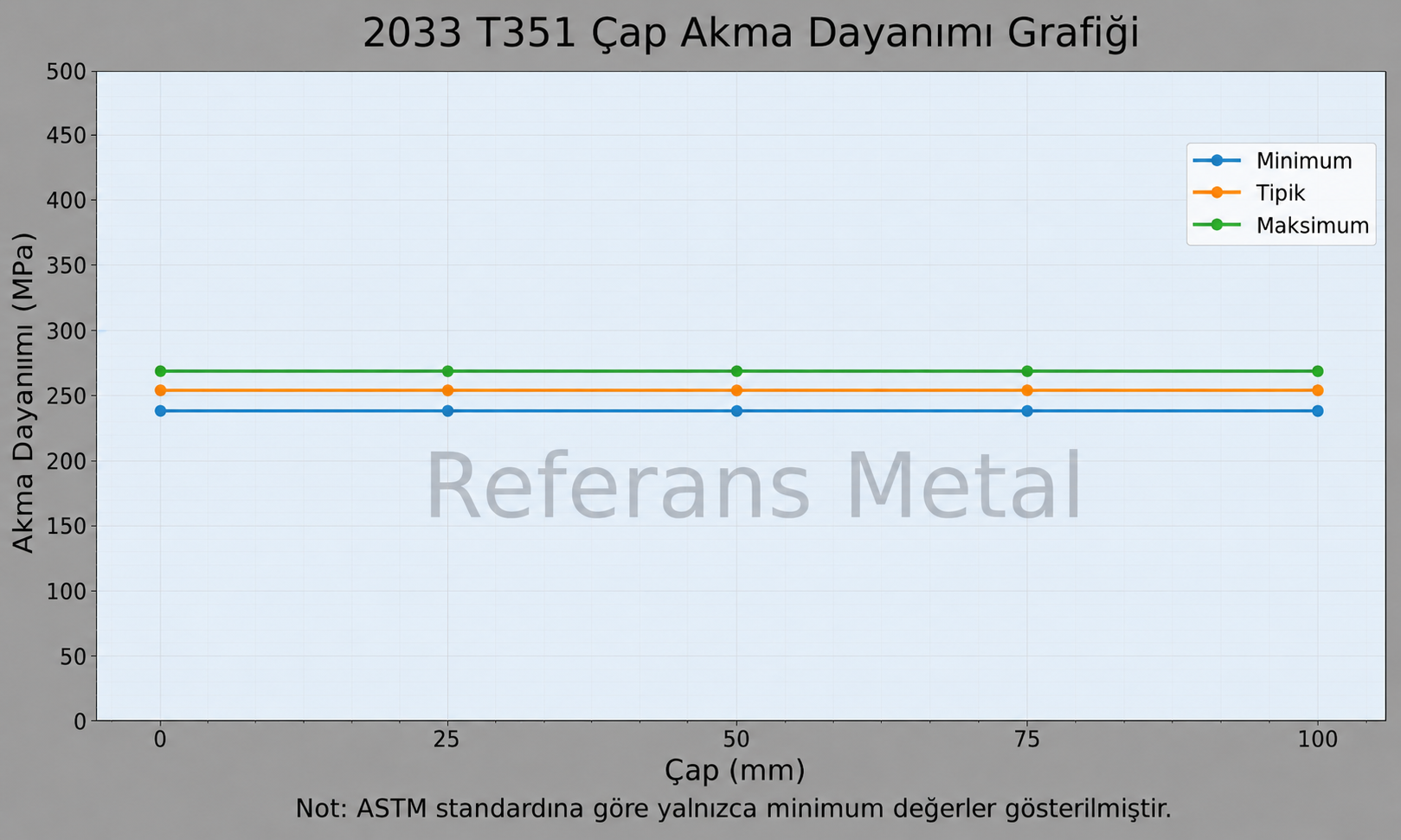

| Mekanik Özellikler | Değer |
| Akma Dayanımı | 220 MPa |
| Çekme Dayanımı | 370 MPa |
| Kesme Dayanımı | 283 MPa |
| Uzama | %8 |
| Sertlik | 95 HB |
Soğuk çekim 2033 T351 alüminyum alaşımı, yüksek mukavemet, iyi işlenebilirlik ve yorulma direnciyle öne çıkan bir alaşımdır. Havacılık, otomotiv ve ağır sanayi sektörlerinde, özellikle yük taşıyan ve darbelere maruz kalan parçalarda tercih edilir. Bakır içeriği yüksek dayanıklılık sağlasa da, doğal korozyon direnci sınırlıdır; bu nedenle zorlu çevre koşullarında kullanımı için eloksal kaplama veya ek koruyucu kaplamalar önerilir. Eloksala uygunluğu sayesinde yüzey dayanıklılığı artar, uzun ömürlü kullanım sağlanır ve yüzeyin estetik görünümü iyileşir.
2033 T351 alaşımı, düşük kaynak yapılabilirlik nedeniyle genellikle vidalama veya perçinleme gibi mekanik bağlantı yöntemleri ile monte edilir. Soğuk çekim işlemi formabiliteyi ve bükülebilirliği artırdığından, karmaşık şekillerde kullanılmaya elverişlidir. Ayrıca, yüksek titreşim ortamlarında güvenilir performansı sayesinde, hareketli parçalarda ve yorulma direncinin önemli olduğu uygulamalarda tercih edilir. Avantajları arasında yüksek mukavemet, bükülebilirlik, işlenebilirlik ve eloksal uyumluluğu bulunurken; dezavantajları ise sınırlı korozyon direnci ve zor kaynak yapılabilirliği olarak öne çıkar. Bu özellikleriyle, 2033 T351 alüminyum alaşımı dayanıklılık, mukavemet ve titreşim direncinin gerekli olduğu projelerde güçlü bir malzeme alternatifidir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
2033 T351, aşağıdaki standartlarda olabilmektedir.
Soğuk Çekim Çubuk/Lama olarak: 2033 T351, 2000/53/EU (ELV) - 2018/740/EU (RoHS II), UNS A92033, ASTM B211
Soğuk Çekim Boru olarak; 2033 T351, 2000/53/EU (ELV) - 2018/740/EU (RoHS II), UNS A92033, ASTM B210
2033 T351 için Karakteristik Özellikler:
- Mukavemet: Çok iyi
- İşlenebilirlik: Mükemmel
- Kaynak Edilebilirlik: Vasat
- Şekil Alma: Kaydadeğer
- Korozyon Direnci: Düşük
- Isıl İşlem: Evet
2033 T351 için Çok Bilinen Bazı Uygulamalar:
Dişli ve yivli parçalarda,
Savunma sanayinde,
Dövme- basınç test makinelerinde de kullanılmaktadır.
STOK
2033 T351; çubuk / lama ve boru / profil şeklinde tedarik edilmektedir.
- Çubuk / Lama
- Boru / Profil
Ağırlık Hesaplama
