UZAY 2009
Kalite Politikamız
AS 9120
Soğuk Çekim Çubuk
Soğuk Çekim Boru
6026
Cold Drawn/Finished (CF) / AlMg2.5SiMnCu (Soğ.Çekim) / 6026 / T8
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,60 - 1,40 |
| Chromium (Cr) | 0,00 - 0,30 |
| Manganese (Mn) | 0,20 - 1,00 |
| Magnesium (Mg) | 0,60 - 1,20 |
| Copper (Cu) | 0,20 - 0,50 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,30 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,72 g/cm³ |
| Erime Sıcaklığı | 582 °C |
| Isıl Genleşme K. | 23.4 µm/m.°C |
| Elastisite Modülü | 69 GPa |
| Isıl Kapasite | 172 W/m.K |
| Elektriksel İletkenlik | 0,039 Ωmm² /m |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 315 MPa |
| Çekme Dayanımı | 345 MPa |
| Kesme Dayanımı | 260 MPa |
| Uzama | %4 |
| Sertlik | 95 HB |
Mükemmel korozyon direncine sahip ve eloksal kaplamaya uygun olan 6026 alüminyum alaşım, işlenmiş parçalarda yüksek basınç ve sıcaklıkta çatlamaya sebebiyet verebileceği için kalay (Sn) elementini içermez. 6061 ve 6082'ye alternatif olarak yeni Avrupa Birliği normları ve direktifleri kapsamında geliştirilmiş olan 6026 alaşımın ekstrüzyon çubukları 2011 ve 2030 alaşımlarla aynı minimum çekme mukavemeti değerine sahiptir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
6026 T8 aşağıdaki standartlarda olabilmektedir.

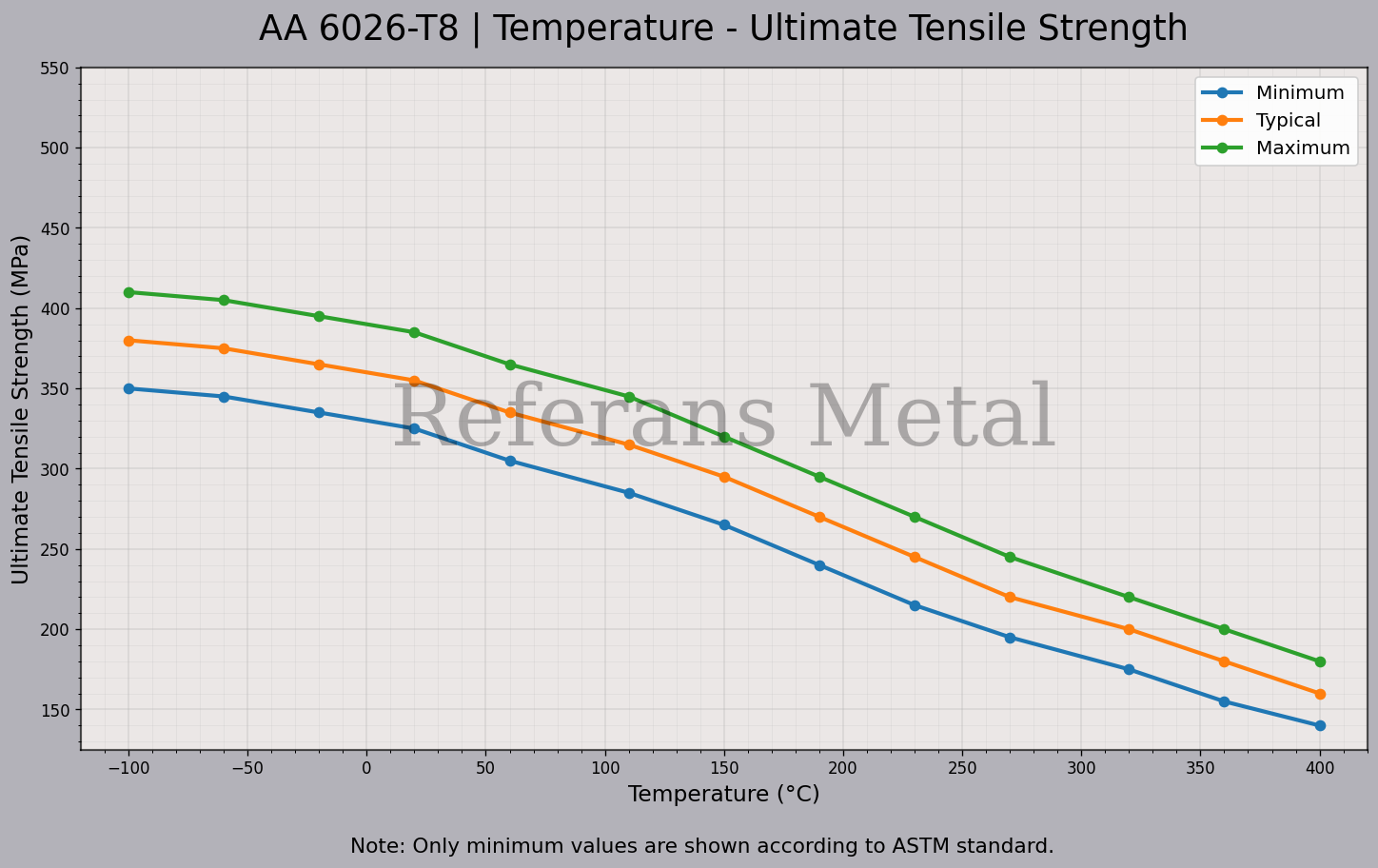

6026 T8 için Karakteristik Özellikler:
- Mukavemet: Ortalama
- İşlenebilirlik: İyi
- Kaynak Edilebilirlik: Kaydadeğer
- Şekil Alma: İyi
- Korozyon Direnci: Ortaüstü
- Isıl İşlem: Evet
6026 T8 için Çok Bilinen Bazı Uygulamalar:
Oleo hidrolik tamponlarda,
Savunma sanayinde,
İşlenmiş sıcak dövme parçalarında da kullanılmaktadır.
STOK
6026 T8, çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk / Lama
- Boru/Profil
Ağırlık Hesaplama
