• Levha / Plaka

  • Sac

  • Çubuk / Lama

  • Boru/ Profil/ Ekstrüzyon

2014 clad

AIR 9048.090 / AlCu4SiMg / 2014 clad / T6

Kimyasal Kompozisyon % Değer
Silicon (Si)0,5 - 1,2
Chromium (Cr)0,00 - 0,10
Manganese (Mn)0,40 - 1,20
Magnesium (Mg)0,20 - 0,80
Copper (Cu)0,00 - 0,70
Titanium (Ti)0,00 - 0,15 / -
Iron (Fe)0,00 - 0,70
Zinc (Zn)0,00 - 0,25
Aluminium (Al)Balance
Fiziksel Özellikler Değer
Yoğunluk2.8 g/cm³
Erime Sıcaklığı507 °C
Isıl Genleşme K.22.7 µm/m°C
Elastisite Modülü72 GPa
Isıl Kapasite130 W/m.K
Elektriksel İletkenlik40 % IACS
Mekanik Özellikler Değer
Akma Dayanımı420 MPa
Çekme Dayanımı490 MPa
Kesme Dayanımı290 MPa
Uzama %6.8
Sertlik140 HB

Alclad 2014 T6 alüminyum alaşımı, yüksek mukavemet, dayanıklılık ve iyi işlenebilirlik özellikleriyle tanınır. Alclad versiyonu, 2014 T6 alaşımının yüzeyine ince bir saf alüminyum tabakası kaplanarak korozyon direncinin artırıldığı bir formdur. T6 şekli, alaşımın çözelti ısıl işlemine tabi tutulup yapay olarak yaşlandırıldığını belirtir, bu da ona yüksek mukavemet ve sertlik kazandırır. Bu özellikler, Alclad 2014 T6'yı, yüksek dayanıklılık ve mukavemet gerektiren uygulamalarda kullanımı için ideal hale getirir.

Bu alaşım, genellikle havacılık ve uzay endüstrilerinde, yapısal bileşenlerde tercih edilir. Uçak gövdeleri, kanatlar ve iniş takımları gibi kritik parçalar için yaygın olarak kullanılır. Aynı zamanda otomotiv ve askeri uygulamalarda da kullanılabilir. Yüksek performans gerektiren bu tür uygulamalarda, mukavemet, hafiflik ve dayanıklılık kombinasyonu Alclad 2014 T6'yı benzersiz bir seçenek yapar.

Eloksallama açısından, Alclad 2014 T6 alüminyum alaşımı, saf alüminyum tabakası sayesinde anodize işlemine uygundur. Ancak, iç kısmındaki yüksek bakır içeriği, eloksallama işleminin verimliliğini sınırlayabilir. Kaynak edilebilirlik açısından, bakır içeriği kaynak sırasında çatlama riskini artırabilir, bu nedenle özel kaynak teknikleri ve dolgu malzemeleri kullanılmalıdır. Yine de, doğru yöntemler uygulandığında güvenilir ve sağlam kaynaklar yapılabilir.

Bükme ve şekillendirme açısından, Alclad 2014 T6 alüminyum alaşımı, yüksek mukavemeti nedeniyle dikkatli işlem gerektirir. Bu alaşım, yüksek titreşimli ortamlarda kullanıma uygundur; mukavemeti ve elastik modülü sayesinde titreşim ve yorgunluk direnci sağlar. Korozyon direnci ise saf alüminyum kaplama ile artırılmıştır, ancak bakır içeriği nedeniyle genel direnç sınırlıdır. Avantajları arasında yüksek mukavemet, dayanıklılık ve iyi işlenebilirlik bulunurken, dezavantajları arasında sınırlı korozyon direnci ve kaynak zorlukları yer alır.



MALZEME KOMPOZİSYONUNUN STANDARTLARI

2014 T6 clad aşağıdaki standartlarda olabilmektedir.

Alclad Sac olarak: 2014 T6 cladAMS QQ-A-250/3, ASTM B209ISO AlCu4SiMgUNS A92014, BS L 165, AIR 9048.090, EN 2087



2014 T6 clad için Karakteristik Özellikler:

  • Mukavemet: Mükemmel
  • İşlenebilirlik: Pek iyi
  • Kaynak Edilebilirlik: Zayıf (Doldurma kaynağı en iyi tercihtir)
  • Şekil Alma: İyi
  • Korozyon Direnci: Zayıf (Kaplama ile artar)
  • Isıl İşlem: Evet



2014 T6 clad için Çok Bilinen Bazı Uygulamalar:

Yüksek dayanımlı yapı malzemeleri,

Otomotiv sektörü ile askeri araç yapımında,

Köprü yapımlarında ve uzay-havacılık sektöründe kullanılır.



STOK

2014 T6 clad sac şeklinde üretimini/tedariğini yapmaktayız.

  • Sac
SEVKİYAT:

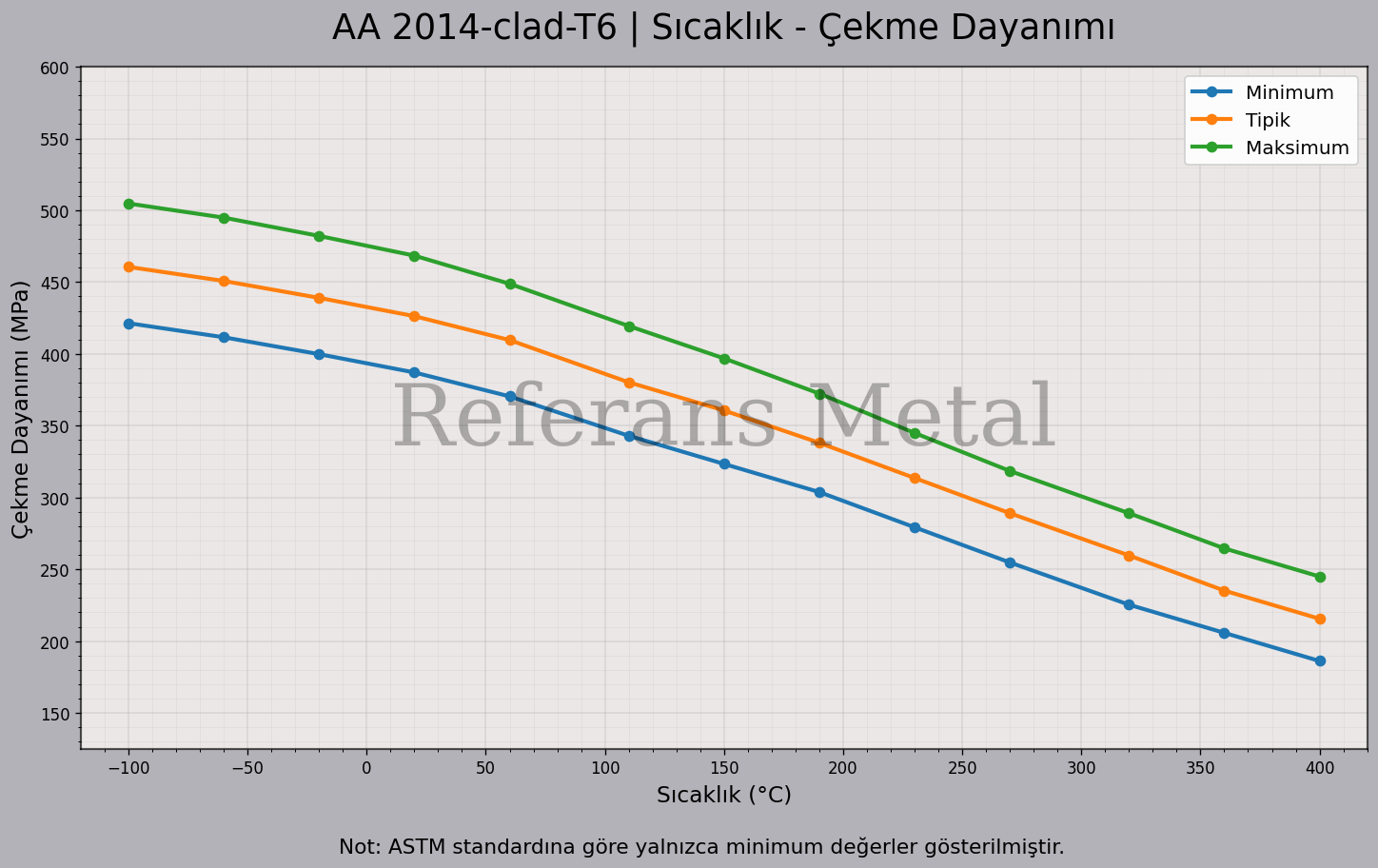

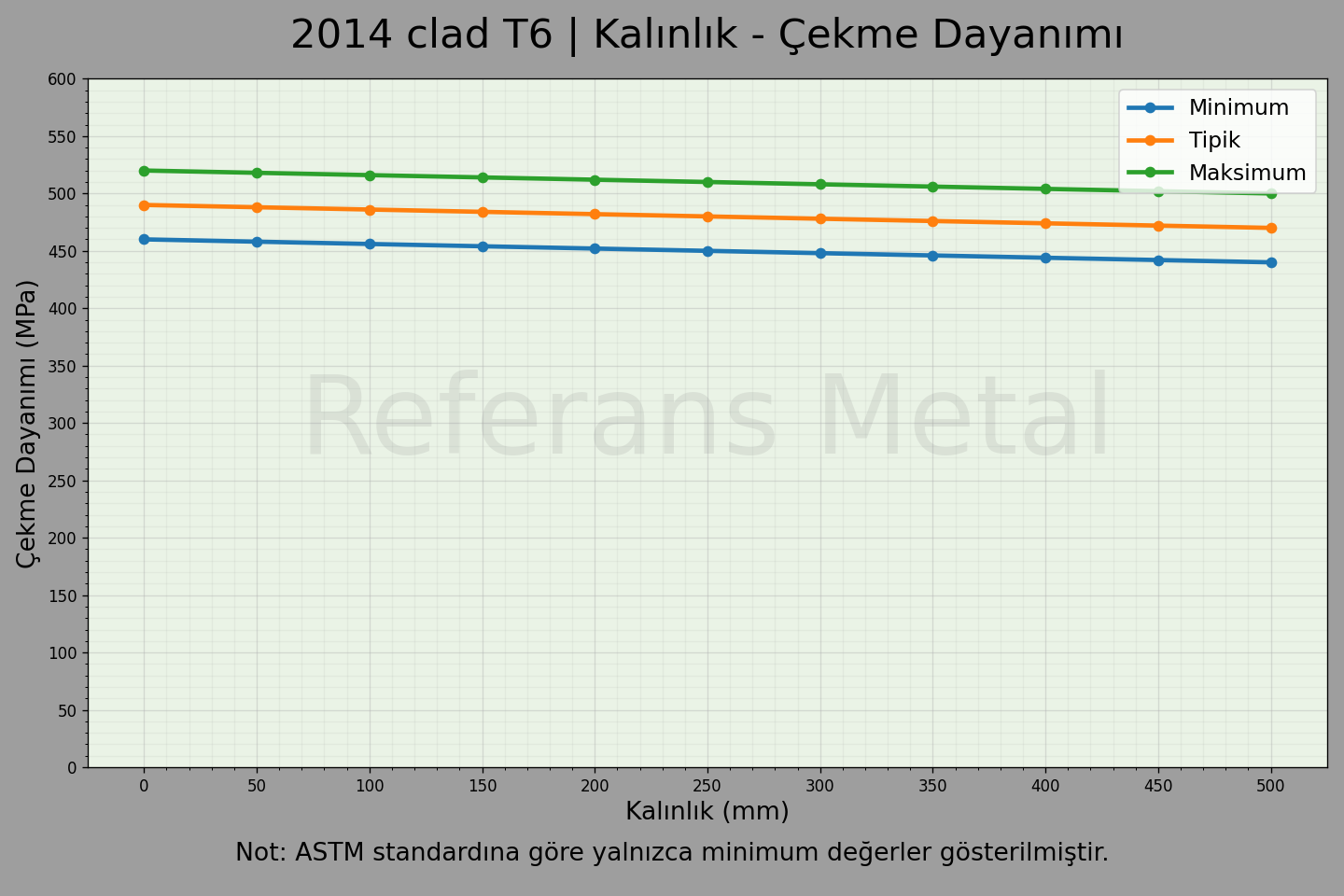

Mekanik Özellikler
Kalınlık (mm) Akma Dayanımı (Min.) Çekme Dayanımı (Min.) Uzama %
1.02 mm - 6.32 arası 414 MPa 469 MPa %8
6.35 mm - 12.7 arası 395 MPa 440 MPa %10
