L’alliage d’aluminium 6082 T6 se distingue parmi les alliages de la série 6000 à base de Al-Mg-Si par sa haute résistance et son bon équilibre des performances globales. L’état T6 est obtenu par traitement thermique de mise en solution et vieillissement artificiel, ce qui augmente considérablement les propriétés mécaniques de l’alliage. Cet alliage est particulièrement privilégié dans les applications structurelles car il offre l’une des valeurs de résistance les plus élevées de la série 6000. En même temps, grâce à sa densité relativement faible, son rapport résistance/poids est très avantageux.

En termes de résistance à la corrosion, l’alliage 6082 T6 est très résistant aux conditions atmosphériques et à de nombreux environnements industriels. Bien qu’il offre de bonnes performances en milieu marin, il n’est pas aussi performant que les alliages marins tels que le 5083. Comparé à l’alliage 2024, le 6082 offre une bien meilleure résistance à la corrosion ; car le 2024 contient du cuivre et est donc plus sujet à la corrosion. Comparé au 6061, il présente une résistance à la corrosion similaire, mais le 6082 offre généralement un avantage de résistance légèrement supérieur.

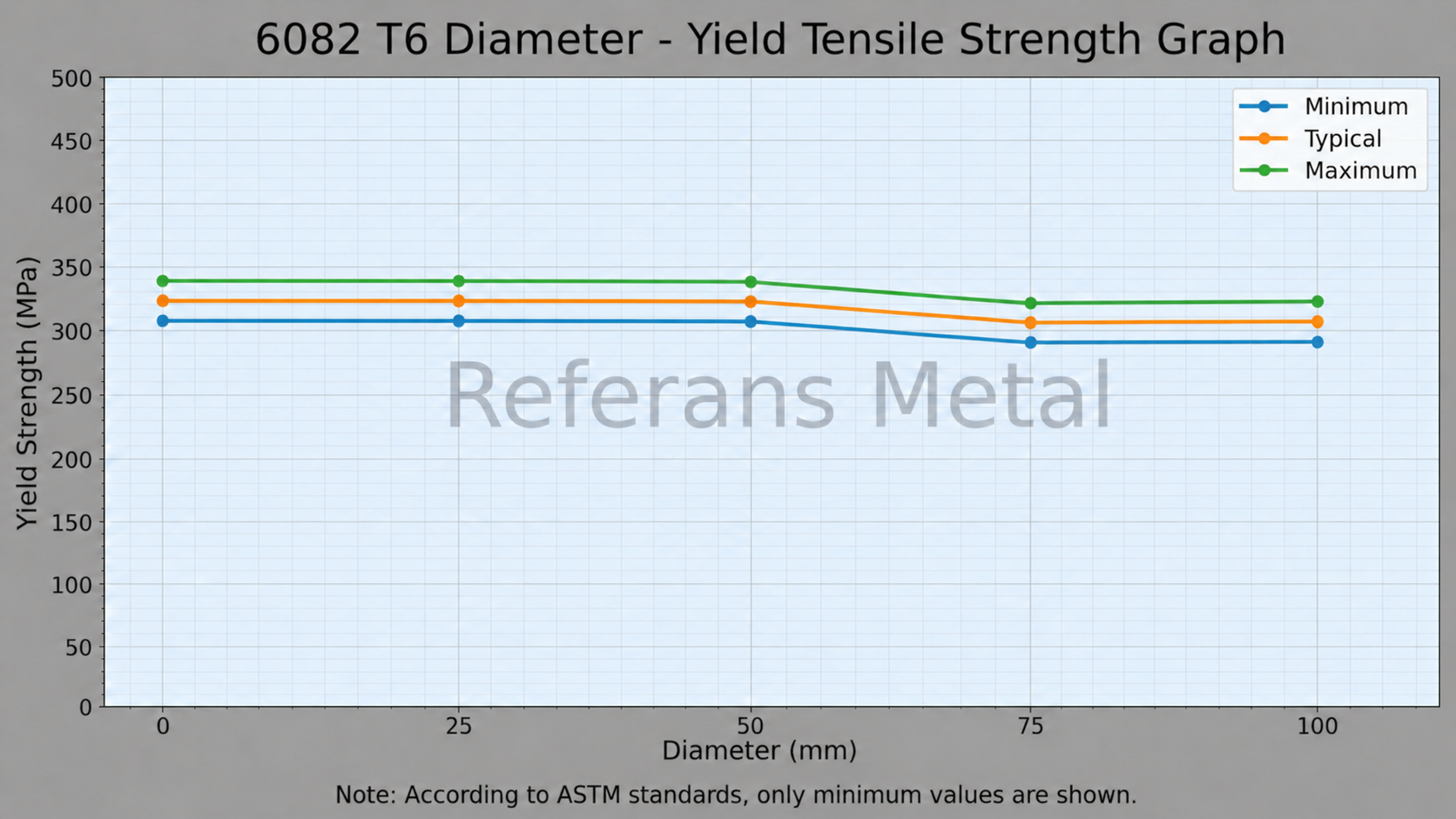

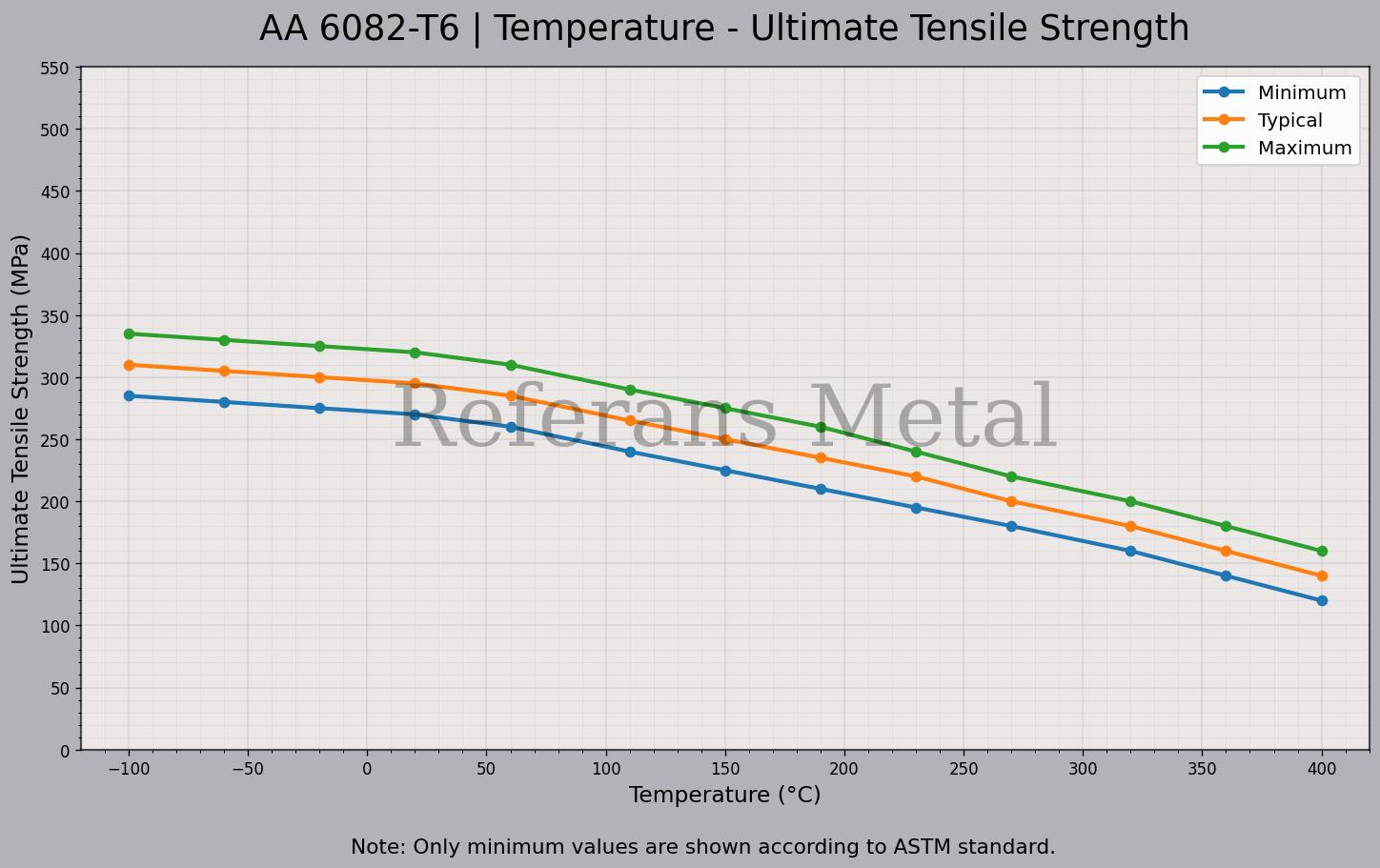

En termes de résistance et de propriétés mécaniques, le 6082 T6 est l’un des alliages les plus résistants de la série 6000 et offre une limite d’élasticité et une résistance à la traction plus élevées que le 6061-T6. Cependant, il reste en dessous des alliages de la série 7000 tels que le 7075-T6. Malgré cela, sa meilleure soudabilité et sa meilleure résistance à la corrosion par rapport au 7075 en font une option plus équilibrée. Il présente de bonnes performances sous vibrations et charges dynamiques, et pour cette raison il est utilisé dans les ponts, les grues et les systèmes porteurs.

En termes d’usinabilité et de pliage, le 6082 T6 possède une usinabilité moyenne. Il est adapté à l’usinage, mais n’est pas aussi facile à usiner que les alliages à usinage libre tels que le 2011 ou le 2007. En raison de l’état T6, sa capacité de pliage est limitée ; par conséquent, les opérations de formage complexes sont généralement réalisées à l’état T4 puis portées à T6. En termes de revêtement, il répond bien à l’anodisation (oxydation anodique) et convient aux revêtements décoratifs ou protecteurs.

En termes de soudabilité et de domaines d’utilisation, l’alliage 6082 peut être bien soudé par les méthodes MIG et TIG et la perte de résistance après soudage est limitée. Cette caractéristique le rend idéal pour les structures, les ponts, les équipements marins, les châssis automobiles, les composants ferroviaires et les applications lourdes. Comparé au 5083, il offre une résistance plus élevée, tandis que comparé au 7075 il offre une bien meilleure soudabilité. Cette combinaison équilibrée de propriétés fait du 6082 T6 un alliage polyvalent dans les applications d’ingénierie.
