AS 9100
SPACE 2009
AS 9120
板/板
钣金
棒条/金属板
管道/型材
6082
ASTM B211 / AlMgSi1 / AlSi1MgMn / 6082 / T6
| 化学性质 | % 值 |
| Silicon (Si) | 0,70 - 1,30 |
| Chromium (Cr) | 0,00 - 0,25 |
| Manganese (Mn) | 0,40 - 1,00 |
| Magnesium (Mg) | 0,60 - 1,20 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,20 |
| Aluminium (Al) | Balance |
| 物理特性 | 值 |
| Density | 2.71 g/cm³ |
| Melting Point | 575 °C |
| Thermal Expansion | 23.1 µm/m.°C |
| Modulus of Elasticity | 71 GPa |
| Thermal Conductivity | 160 W/m.K |
| Electrical Resistivity | %42 IACS |
| 机械性能 | 值 |
| Proof Strength | 270 MPa |
| Yield Strength | 330 MPa |
| Shear Strength | 220 MPa |
| Elongation A50 mm | 10% |
| Hardness | 93 HB |

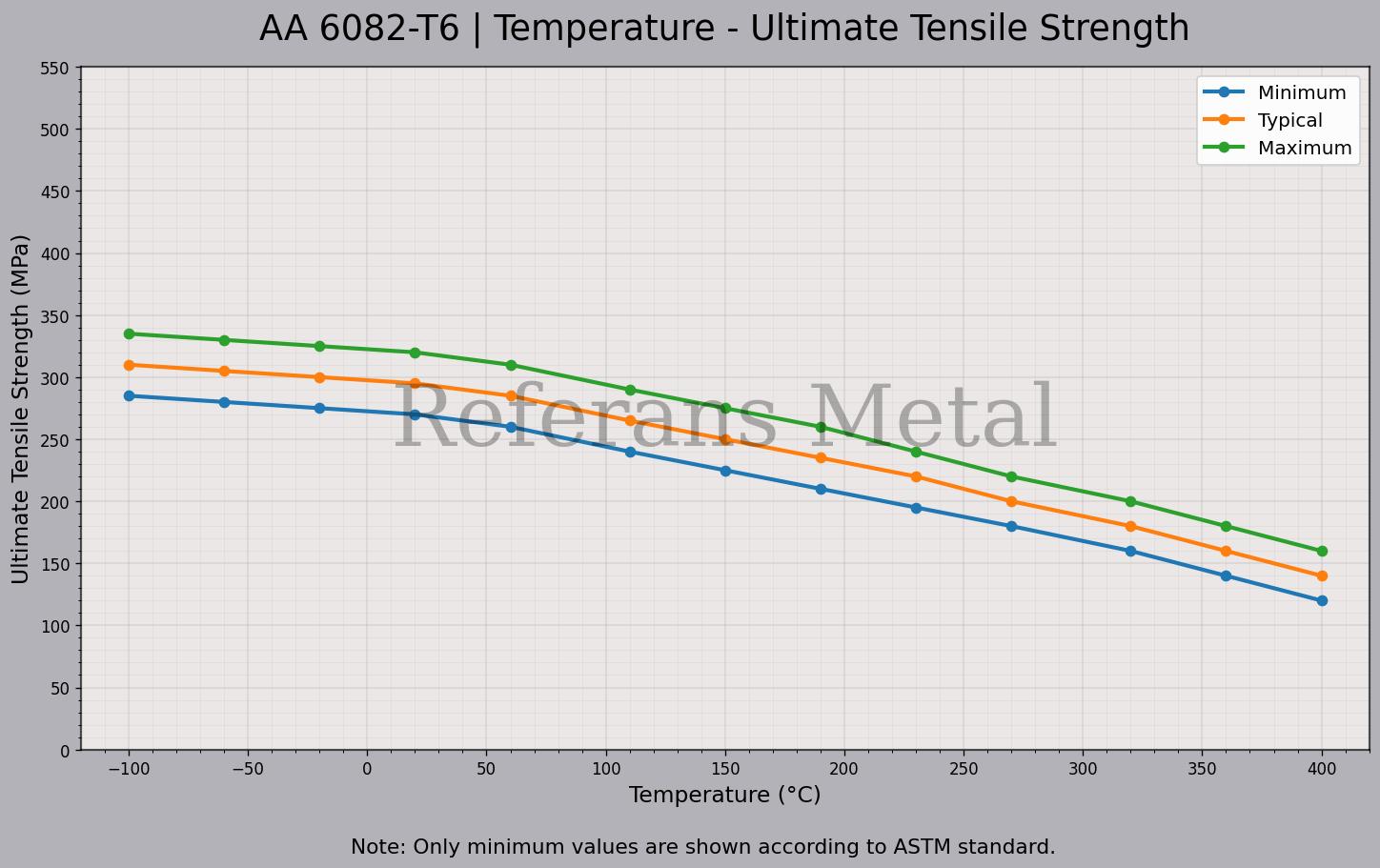

| 6082 T6 温度 – 抗拉强度极限曲线图 |
 |
| 6082 T6 厚度 – 抗拉强度极限曲线图 |
 |
| 6082 T6 直径 – 抗拉强度极限曲线图 |
 |

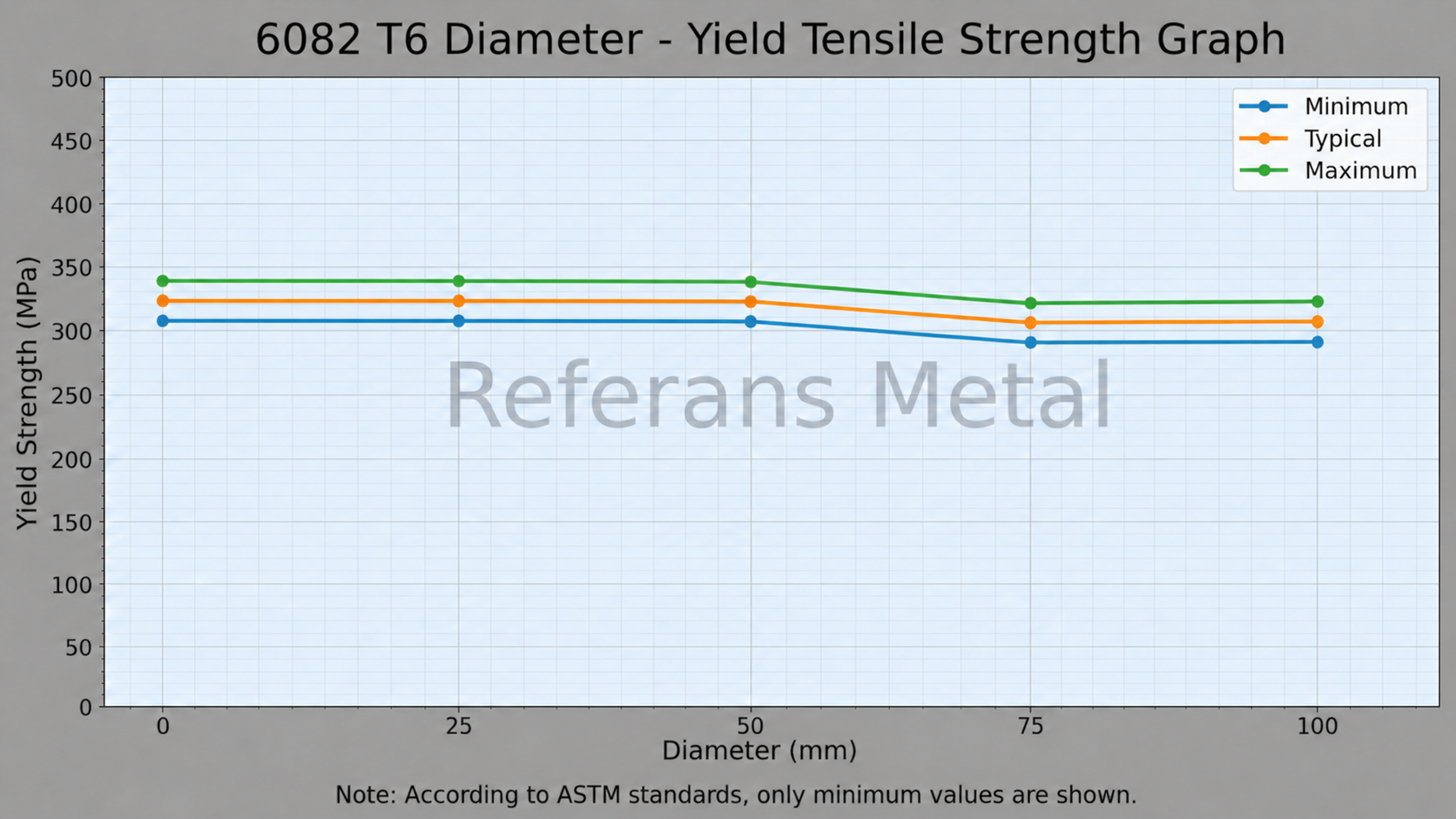

| 6082 T6 直径 – 屈服抗拉强度 |
 |
6082 T6 铝合金在6000系列Al-Mg-Si系合金中，以其高强度和良好的综合性能平衡而突出。T6状态通过固溶处理和人工时效获得，并显著提高了合金的机械性能。该合金特别适用于结构性应用，因为它在6000系列中提供了最高强度值之一。同时，由于其相对较低的密度，其强度重量比非常有优势。
在耐腐蚀性方面，6082 T6合金对大气环境和许多工业环境具有很高的抵抗能力。虽然它在海洋环境中也表现良好，但不如5083等海洋合金那样优越。与2024合金相
比，6082提供了更好的耐腐蚀性能；因为2024含有铜，因此更容易发生腐蚀。与6061相比，它具有相似的耐腐蚀性，但6082通常提供略高的强度优势。
在强度和机械性能方面，6082 T6是6000系列中最强的合金之一，其屈服强度和抗拉强度均高于6061-T6。然而，它仍然低于7075-T6等7000系列合金。尽管如此，与7075相比，其更好的可焊性和耐腐蚀性使其成为更均衡的选择。它在振动和动态载荷下表现良好，因此被用于桥梁、起重机和承载结构中。
在可加工性和弯曲性能方面，6082 T6具有中等的可加工性。它适用于机械加工，但不如2011或2007等易切削合金那样容易加工。由于T6状态，其弯曲能力有限；因此，复杂的成形操作通常在T4状态下进行，然后再转为T6。在表面处理方面，它对阳极氧化（阳极氧化处理）反应良好，适用于装饰性或保护性涂层。
在可焊性和应用领域方面，6082合金可以通过MIG和TIG方法良好焊接，焊接后的强度损失有限。这一特性使其非常适用于结构框架、桥梁、海洋设备、汽车底盘、铁路部件以及重载应用。与5083相比，它提供更高的强度，而与7075相比则具有更好的焊接性能。这种性能的平衡组合使6082 T6成为工程应用中非常通用的合金。
材料组成标准
6082 T6 可按照以下标准生产：
• 6082 T6 板材; ISO AlSi1MgMn, ASTM B209, UNS A96082, WNR 3.2315, BS L 113, BS HS 30
• 6082 T6 薄板; ISO AlSi1MgMn, ASTM B209, UNS A96082, WNR 3.2315, BS L 113, BS HS 30
• 6082 T6 冷拉棒; ISO AlSi1MgMn, ASTM B211, UNS A96082, WNR 3.2315, BS L 114, BS HT 30, EN 2636
• 6082 T6 冷拉板; ISO AlSi1MgMn, ASTM B211, UNS A96082, WNR 3.2315, BS L 114, BS HT 30, EN 2636
• 6082 T6 冷拉丝; ISO AlSi1MgMn, ASTM B211, UNS A96082, WNR 3.2315, BS L 114, BS HT 30, EN 2636
• 6082 T6 冷拉管; ISO AlSi1MgMn, ASTM B211, UNS A96082, WNR 3.2315, BS L 114, BS HT 30, EN 2636
• 6082 T6 挤压棒; ISO AlSi1MgMn, ASTM B221, UNS A96082, WNR 3.2315, BS L 111, BS HE 30, EN 2326
• 6082 T6 挤压板; ISO AlSi1MgMn, ASTM B221, UNS A96082, WNR 3.2315, BS L 111, BS HE 30, EN 2326
• 6082 T6 挤压丝; ISO AlSi1MgMn, ASTM B221, UNS A96082, WNR 3.2315, BS L 111, BS HE 30, EN 2326
• 6082 T6 挤压管; ISO AlSi1MgMn, ASTM B221, UNS A96082, WNR 3.2315, BS L 111, BS HE 30, EN 2326
6082 T6 的特性：
- 强度：非常好
- 可加工性：良好
- 可焊性：良好（建议采用T6热处理）
- 成形性：极佳
- 耐腐蚀性：极高
- 热处理：是
6082 T6 的典型应用：
用于矿石容器、桥梁、起重机及运输设备、船只和货车等多个领域。
库存
我们生产并供应6082 T6 板材/薄板、薄片、棒材/板材及管材/型材。
- 板材 / 薄板
- 薄片
- 棒材 / 板材
- 管材 / 型材
计算 重量计算
