AS 9100
SPACE 2009
AS 9120
2030
EN AW / AlCu4PbMg / 2030 / T4511
| Chemical Properties | % Value |
| Silicon (Si) | 0,00 - 0,80 |
| Chromium (Cr) | 0,00 - 0,10 |
| Manganese (Mn) | 0,20 - 1,00 |
| Magnesium (Mg) | 0,50 - 1,30 |
| Copper (Cu) | 3,30 - 4,50 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,50 |
| Lead (Pb) | 0,80 - 1,50 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2.82 g/cm³ |
| Melting Point | 520 °C |
| Thermal Expansion | 23 µm/m.°C |
| Modulus of Elasticity | 73,6 GPa |
| Thermal Conductivity | 130 W/m.K |
| Electrical Resistivity | 34 % IACS |
| Mechanical Properties | Value |
| Proof Strength | 240 MPa |
| Yield Strength | 370 MPa |
| Shear Strength | 220 MPa |
| Elongation A50 mm | 7% |
| Hardness | 85 HB |

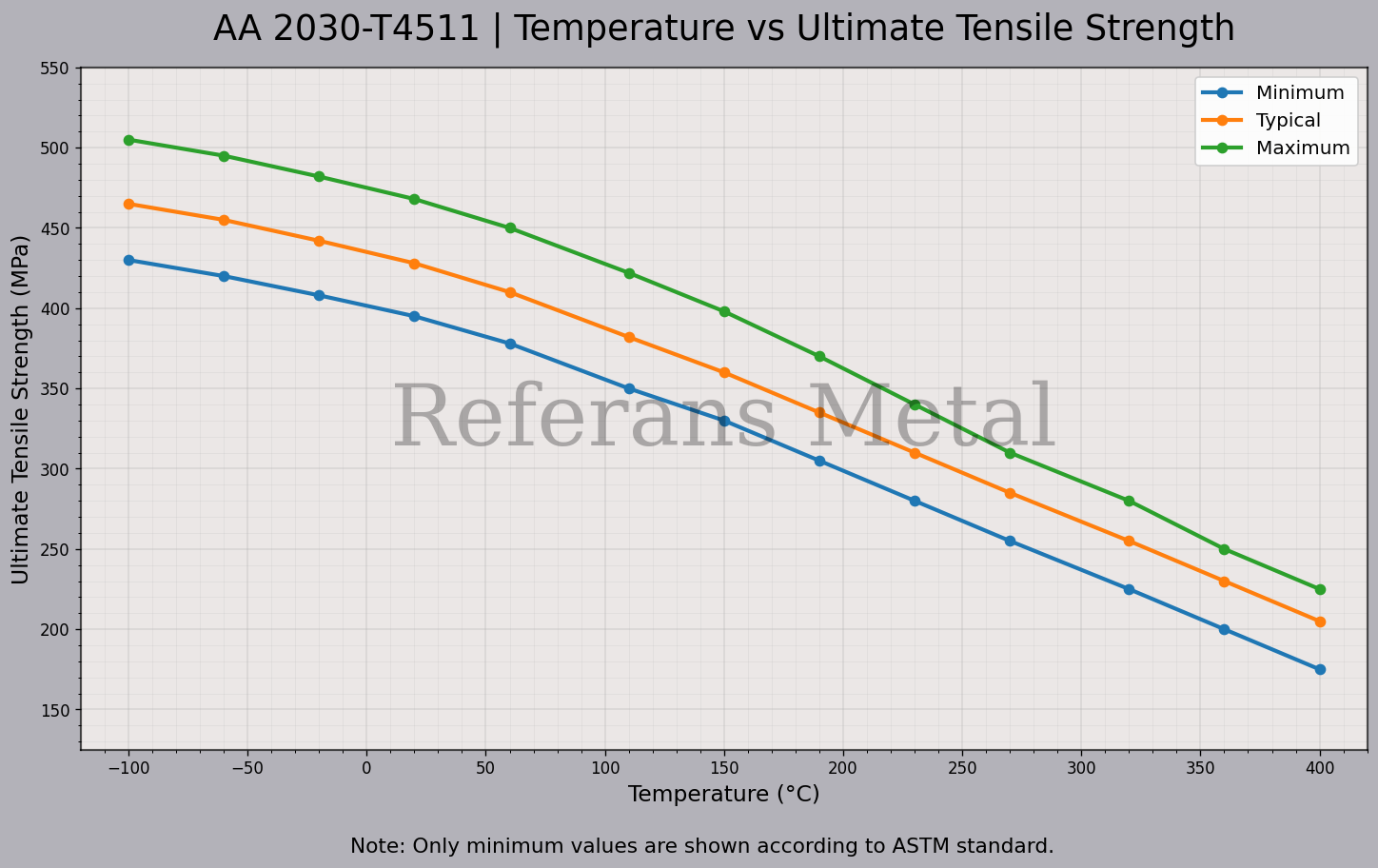

| 2030 T4511 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

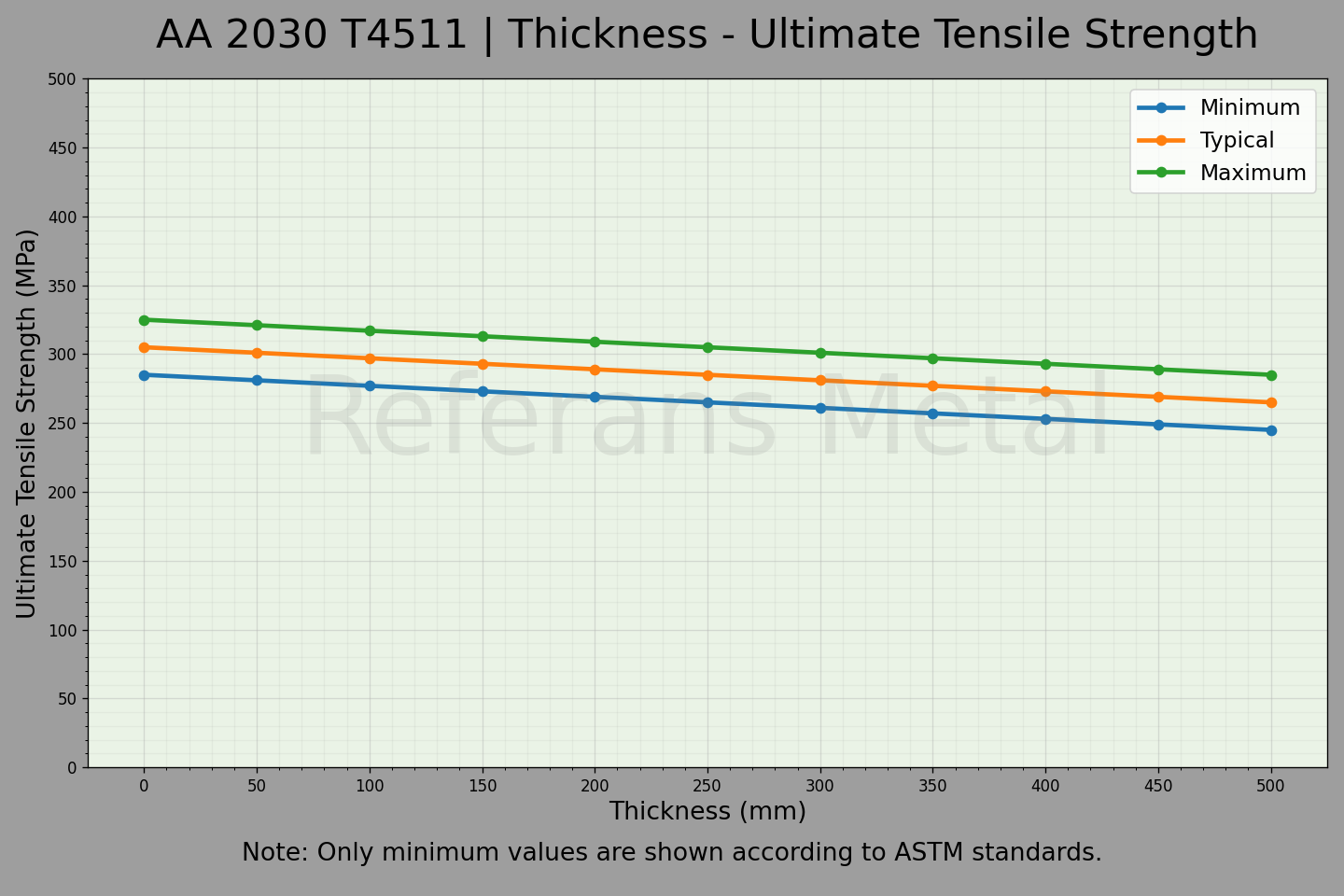

| 2030 T4511 السماكة – مخطط مقاومة الشد القصوى |
 |

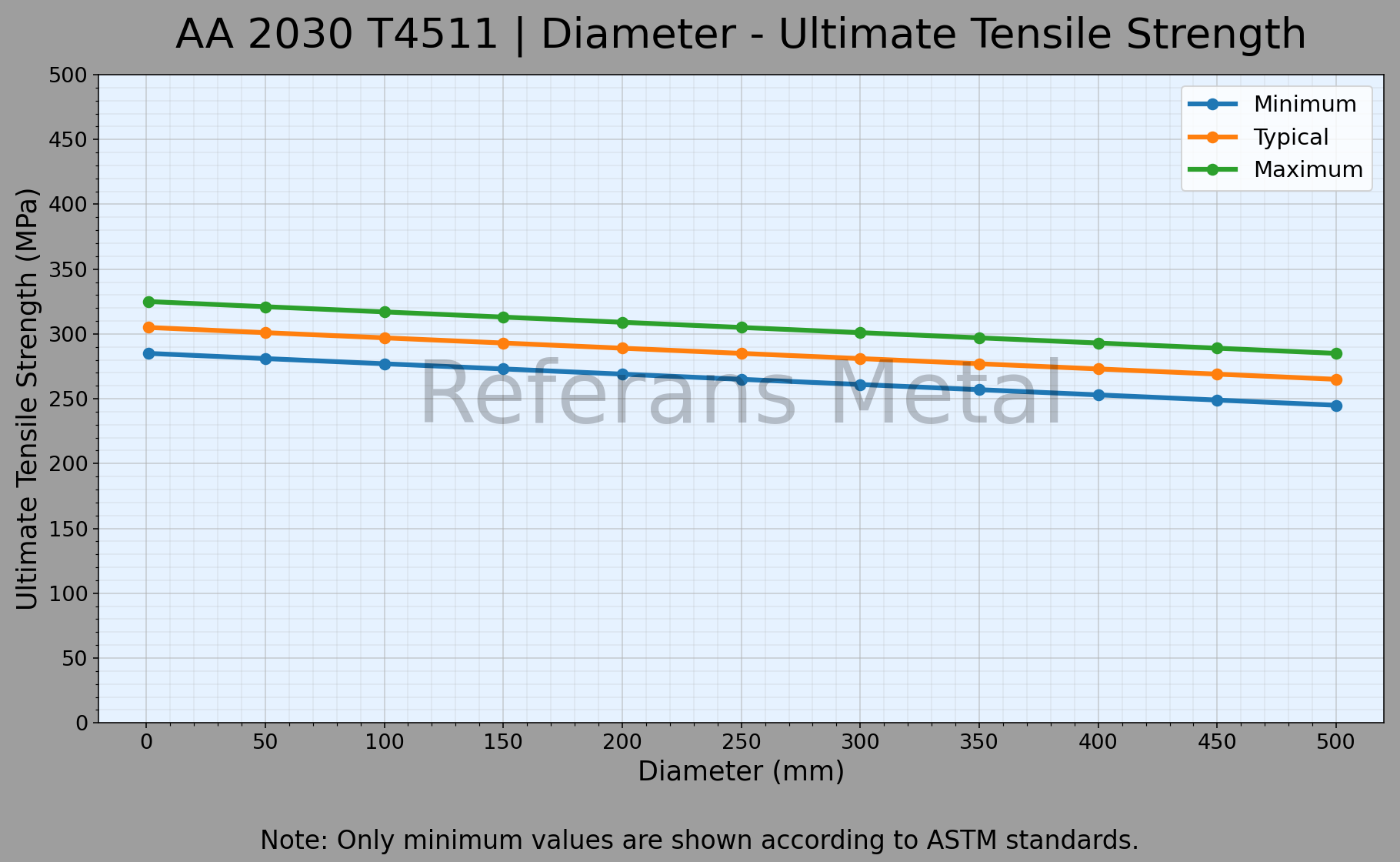

| 2030 T4511 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 2030 T4511 تنتمي إلى نظام Al-Cu-Mg وتم تطويرها للتطبيقات التي تتطلب مقاومة عالية. تشير حالة T4511 إلى إزالة الإجهادات الداخلية مع تقويم مضبوط. تتميز هذه السبيكة بـ قوة ميكانيكية عالية، ومقاومة جيدة للإجهاد والتعب، ومقاومة متوسطة للتآكل. مثل سبائك 2024 و2014، تُستخدم بشكل واسع في صناعات الطيران والدفاع، مع إمكانية تقديم قابلية تشغيل أفضل في بعض التطبيقات.
من حيث مقاومة التآكل، فإن سبيكة 2030 T4511 أقل مقاومة من الألمنيوم النقي، ولكن يمكن تحسين أدائها بشكل كبير باستخدام المعالجات السطحية مثل الأنودة أو الطلاء. بالمقارنة مع سبيكة 6061، فإن مقاومتها للتآكل أقل ولكن قوتها أعلى بكثير. في البيئات البحرية تُستخدم غالبًا مع طبقات حماية.
فيما يتعلق بالقوة والخصائص الميكانيكية، توفر سبيكة 2030 T4511 مقاومة شد وخضوع عالية. أداؤها قريب من سبيكة 7075، لكنها قد توفر قابلية تشغيل أفضل. مقارنةً بسبيكة 2024، تقدم مستويات قوة مماثلة مع سلوك ميكانيكي أكثر توازنًا في بعض الحالات، مما يجعلها مناسبة لـ المكونات الهيكلية الحاملة للأحمال.
قابلية التشغيل والانحناء من أهم مزايا هذه السبيكة. فهي تقدم أداءً جيدًا في التشغيل الآلي مع جودة سطح ممتازة. ومع ذلك، فإن قدرتها على الانحناء محدودة بسبب قوتها العالية وتتطلب معالجة دقيقة. مقارنةً بسبيكة 6061، فإن الانحناء أصعب ولكن القوة أعلى. كما أنها مناسبة لعمليات الطلاء والأنودة.
من حيث قابلية اللحام والاستجابة للاهتزاز، فإن السبيكة ذات قابلية لحام محدودة وغالبًا ما يتم استخدام الوصلات الميكانيكية بدلاً من ذلك. تتميز بأداء جيد تحت الاهتزاز والإجهاد، مما يجعلها مناسبة لـ صناعات الطيران والسيارات والدفاع والمكونات عالية الأداء.
المعايير القياسية لتكوين المادة
يمكن أن تتوافق سبيكة 2030 T4511 مع المعايير التالية:
• 2030 T4511 قضبان بثق; ISO AlCu4PbMg, DIN AlCuMgPb, UNS A92030, ASTM B221, AFNOR AU4Pb
• 2030 T4511 صفائح بثق; ISO AlCu4PbMg, DIN AlCuMgPb, UNS A92030, ASTM B221, AFNOR AU4Pb
• 2030 T4511 أنابيب بثق; ISO AlCu4PbMg, DIN AlCuMgPb, UNS A92030, ASTM B221, AFNOR AU4Pb
الخصائص المميزة لسبيكة 2030 T4511:
- القوة: جيدة جدًا
- قابلية المعالجة: جيدة جدًا
- قابلية الحام: متوسطة
- التشكيل: متوسط
- مقاومة التآكل: ضعيفة
- المعالجة الحرارية: نعم
بعض التطبيقات المعروفة لسبيكة 2030 T4511:
تستخدم في إنتاج البراغي والصواميل،
آلات الخراطة عالية السرعة،
وفي المعدات الرياضية.
المخزون
يتوفر 2030 T4511 على شكل قضبان/صفائح وأنابيب/بروفيلات.
- قضبان/صفائح
- أنابيب/بروفيلات
حساب الوزن
