AS 9100
SPACE 2009
AS 9120
لوحات/ طباقات
صاج
قضيب
أنابيب
6351
ASTM B221 / AlSi1Mg0.5Mn / 6351 / T4
| Chemical Properties | % Value |
| Silicon (Si) | 0,70 - 1,30 |
| Chromium (Cr) | 0,04 - 0,35 |
| Manganese (Mn) | 0,40 - 0,80 |
| Magnesium (Mg) | 0,40 - 0,80 |
| Copper (Cu) | 0,00 - 0,20 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,20 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2,70 g/cm³ |
| Melting Point | 582 °C |
| Thermal Expansion | 23.4 µm/m.°C |
| Modulus of Elasticity | 69 GPa |
| Thermal Conductivity | 170 W/m.K |
| Electrical Resistivity | 46 % IACS |
| Mechanical Properties | Value |
| Proof Strength | 152 MPa |
| Yield Strength | 248 MPa |
| Shear Strength | 150 MPa |
| Elongation A50 mm | 18% |
| Hardness | 67 HB |

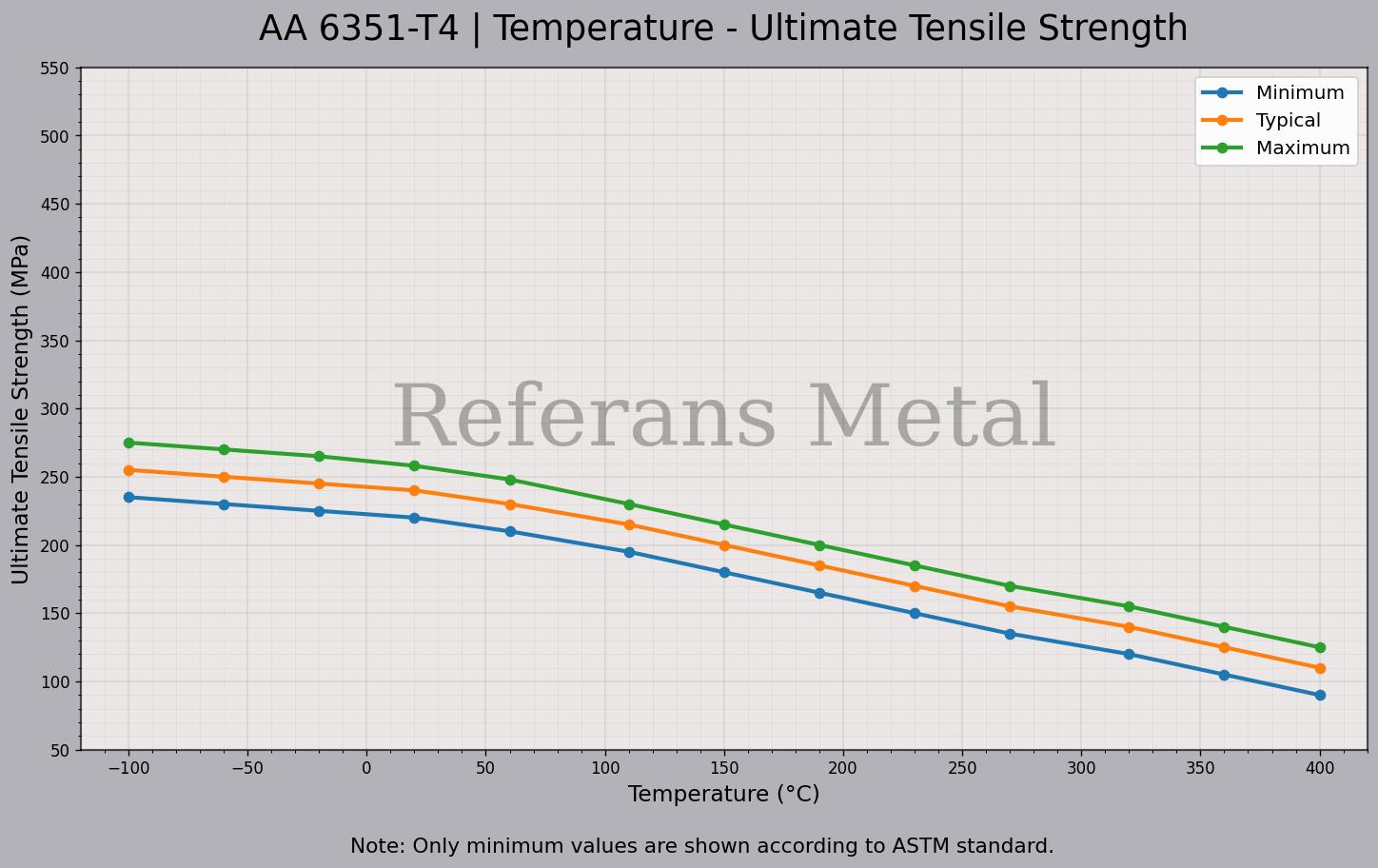

| 6351 T4 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

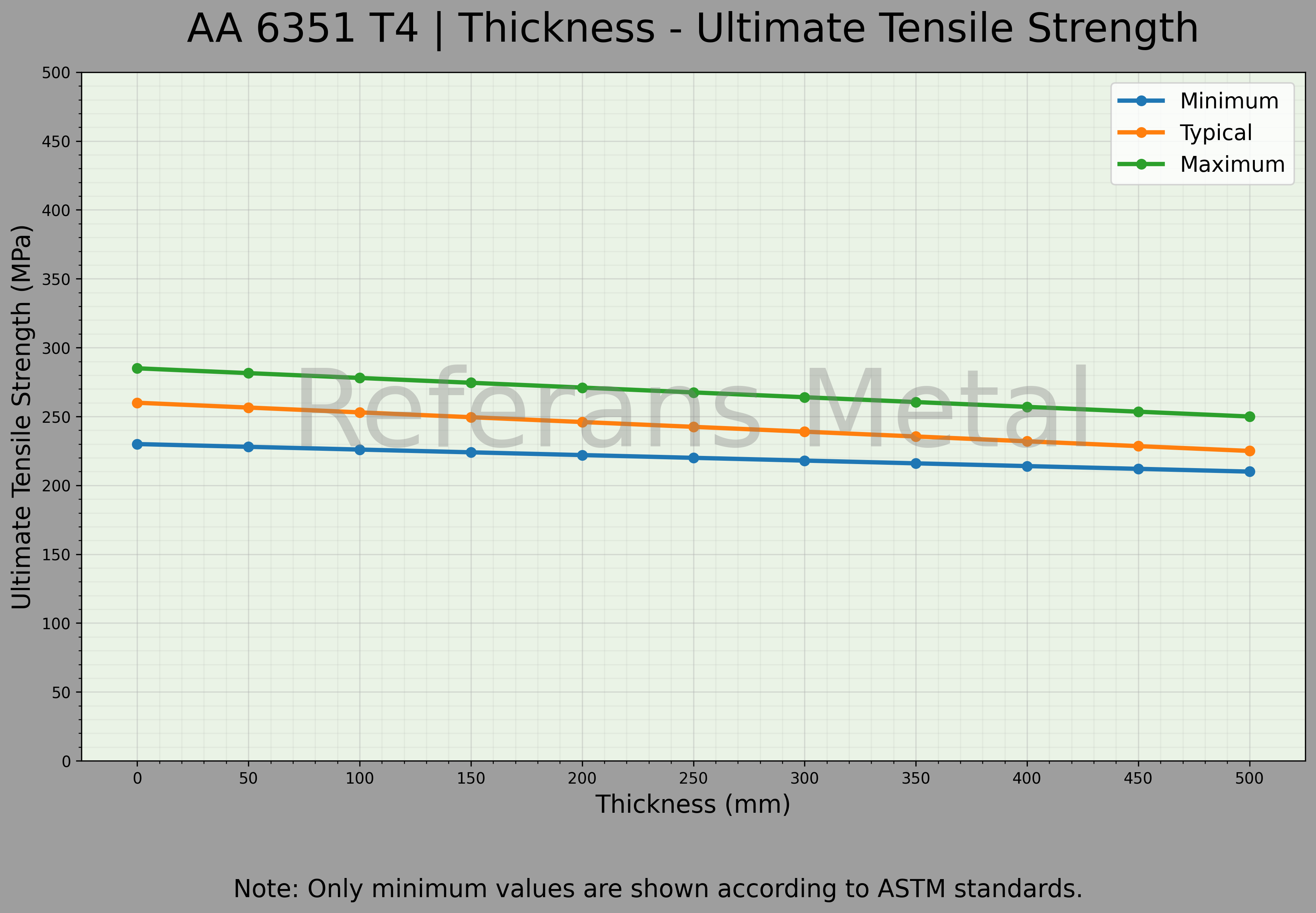

| 6351 T4 السماكة – مخطط مقاومة الشد القصوى |
 |

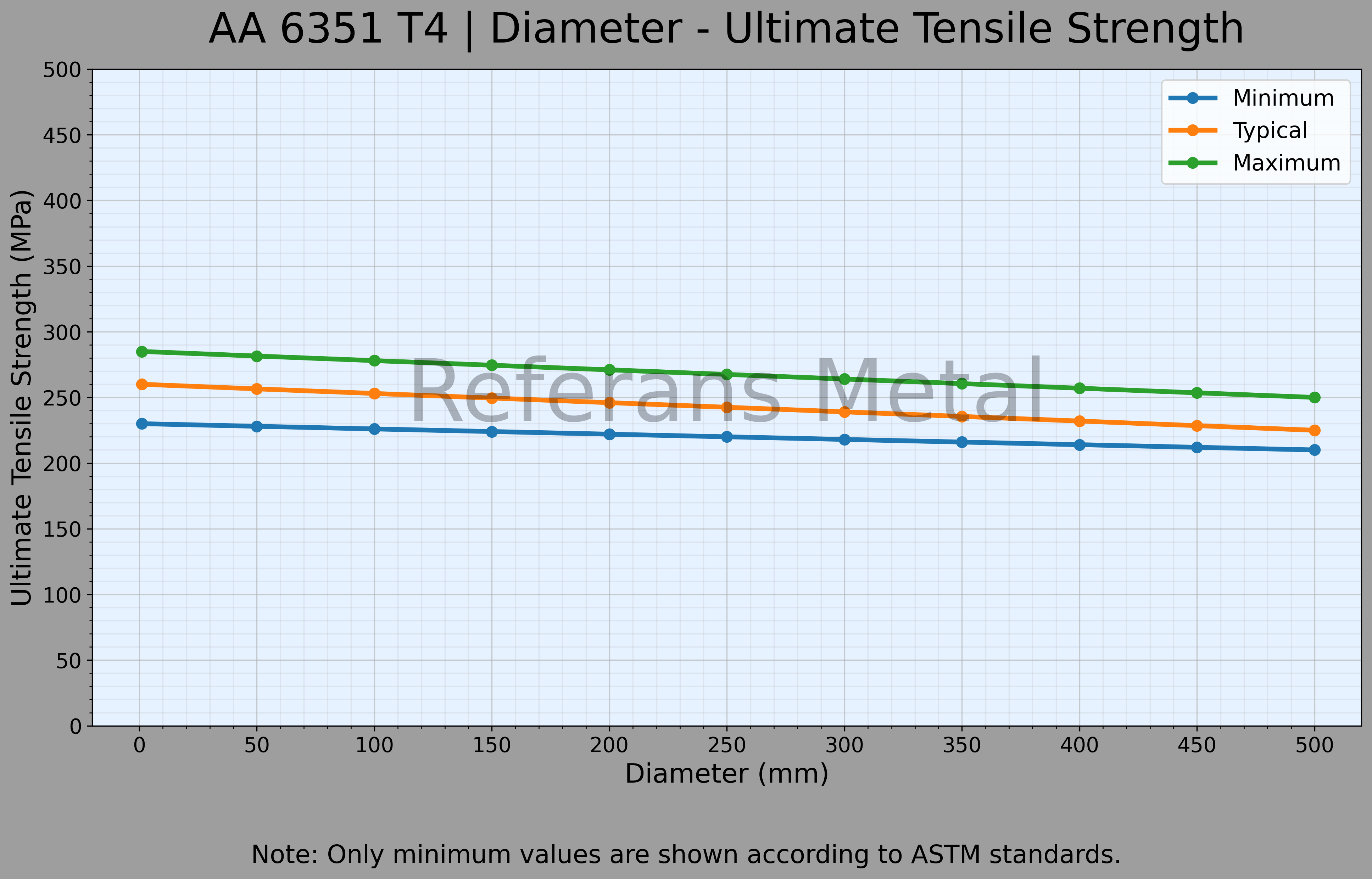

| 6351 T4 القطر – مخطط مقاومة الشد القصوى |
 |

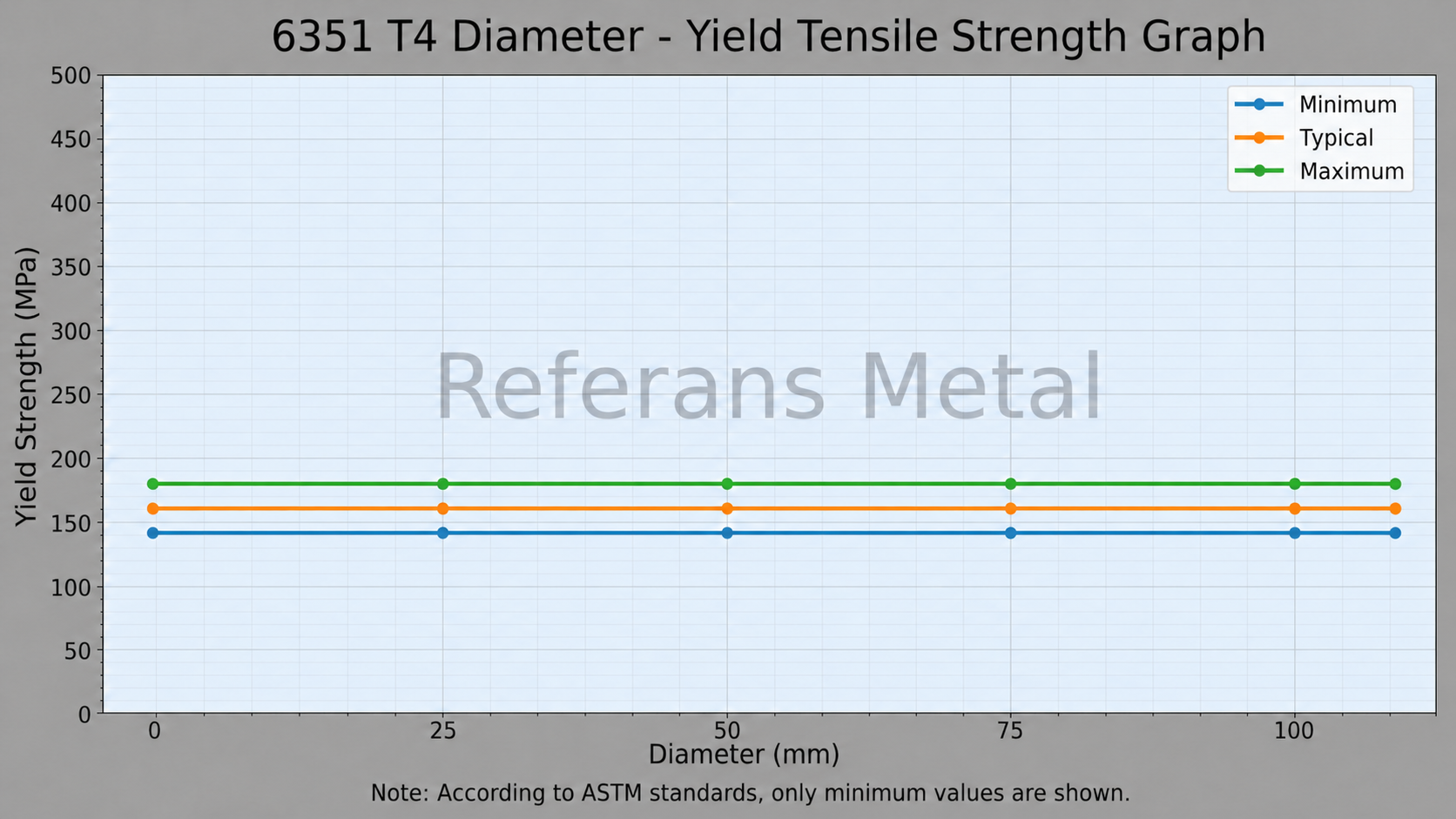

| 6351 T4 القطر – مقاومة الخضوع الشدّي |
 |
سبيكة الألمنيوم 6351 T4 تنتمي إلى سلسلة Al-Mg-Si (سلسلة 6000) وتم تطويرها خصيصًا لتطبيقات البثق. تُستخدم هذه السبيكة على نطاق واسع في إنتاج الأنابيب والمقاطع. يشير تصنيف T4 إلى المعالجة الحرارية بالمحلول والشيخوخة الطبيعية، مما يوفر قابلية تشكيل جيدة مع مقاومة أقل مقارنة بحالة T6. مقارنة بـ 6063 توفر مقاومة أعلى ولكن جودة سطح أقل.
من حيث مقاومة التآكل، تُظهر 6351 T4 أداءً جيدًا ويمكن استخدامها بأمان في البيئات الجوية. بفضل محتواها من المغنيسيوم والسيليكون، تتشكل طبقة أكسيد واقية على السطح. تمتلك مقاومة مشابهة لـ 6061 لكنها أفضل بكثير من 2024. يمكن استخدامها في البيئات البحرية لكنها أقل من 5083.
من حيث المقاومة والخصائص الميكانيكية، فإن 6351 T4 تمتلك مقاومة أقل مقارنة بحالة T6. خصائصها قريبة من 6061-T4 وأقل بكثير من 6082-T651. كما أنها أقل بكثير من 7075-T6. لكنها توفر ليونة وقابلية تشكيل أفضل، مما يجعلها مناسبة لعمليات التشكيل.
من حيث قابلية التشغيل والثني واللحام، توفر 6351 T4 أداءً متوازنًا. قابليتها للتشغيل جيدة لكنها أقل من 6262. قابليتها للحام جيدة ويمكن لحامها بسهولة باستخدام MIG وTIG. قابلية الثني جيدة في حالة T4، مما يجعلها مناسبة للتشكيل. مقارنة بـ 6063 فهي أصعب في التشكيل، لكنها أفضل من 6082.
من حيث الطلاء وسلوك الاهتزاز والتطبيقات، فإن 6351 مناسبة للأنودة وعمليات الطلاء، لكن الجودة الزخرفية أقل من 6063. قدرتها على تخميد الاهتزاز متوسطة. تشمل الاستخدامات الأنابيب والمقاطع، أوعية الضغط، مكونات السيارات والتطبيقات الهندسية المختلفة. تعتبر 6351 T4 سبيكة متوازنة ومناسبة خاصة لعمليات التشكيل والبثق.
تصاميم السبائك
يمكن إنتاج سبائك 6351 T4 وفقًا للمعايير التالية:
• 6351 T4 قضبان مستخرجة (إكسترود); ISO AlSi1Mg0.5Mn, UNS A96351, AFNOR A-SGM0.7
• 6351 T4 قضبان مسطحة مستخرجة (إكسترود); ISO AlSi1Mg0.5Mn, UNS A96351, AFNOR A-SGM0.7
• 6351 T4 أسلاك مستخرجة (إكسترود); ISO AlSi1Mg0.5Mn, UNS A96351, AFNOR A-SGM0.7
• 6351 T4 أنابيب مستخرجة (إكسترود); ISO AlSi1Mg0.5Mn, UNS A96351, AFNOR A-SGM0.7
عوامل الاختيار لسبائك 6351 T4
- القوة: متوسطة
- سهولة المعالجة: متوسطة
- قابلية اللحام: ممتازة
- قابلية التشكيل: جيدة جدًا
- مقاومة التآكل: ممتازة
- المعالجة الحرارية: نعم
بعض التطبيقات المعروفة لسبائك 6351 T4
تُستخدم في الصناعات البحرية والدفاعية،
وفي صناعة النقل،
كما تُستخدم في مكونات الروافع والجسور.
الأشكال المتوفرة
تُنتج وتُورد 6351 T4 على شكل قضبان/قضبان مسطحة وأنابيب/بروفيلات.
- قضبان / قضبان مستديرة / قضبان مسطحة
- أنابيب / بروفيلات
حساب الوزن
