UZAY 2009
Kalite Politikamız
AS 9120
5754
CR 1.1.0.18 / AlMg3 / 5754 / H111
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,25 |
| Chromium (Cr) | 0,05 - 0,20 |
| Manganese (Mn) | 0,00 - 0,50 |
| Magnesium (Mg) | 2,60 - 3,60 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,40 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,67 g/cm³ |
| Erime Sıcaklığı | 598 °C |
| Isıl Genleşme K. | 23.9 µm/m.°C |
| Elastisite Modülü | 69 GPa |
| Isıl Kapasite | 120 W/m.K |
| Elektriksel İletkenlik | %33 IACS |

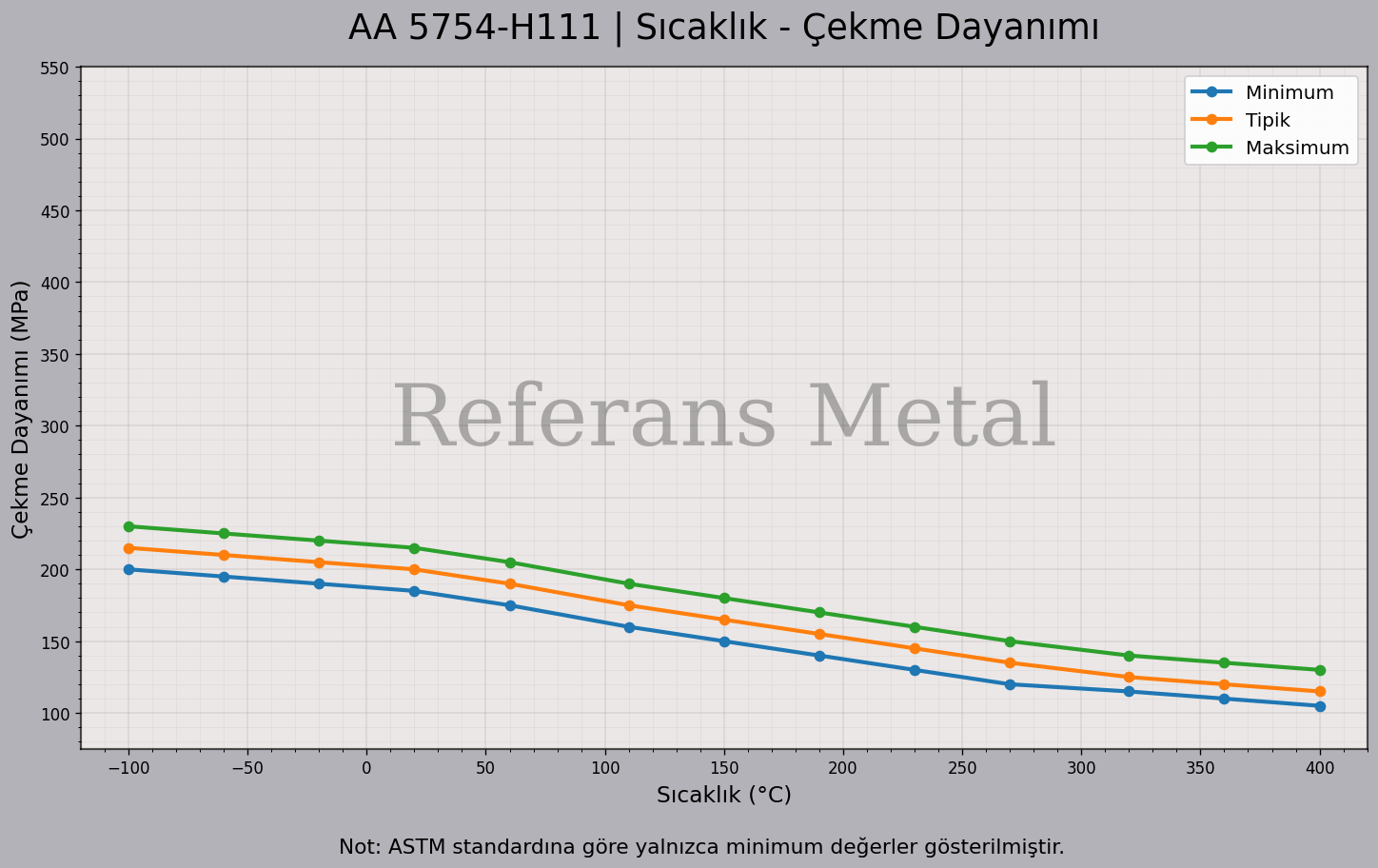

| Mekanik Özellikler | Değer |
| Akma Dayanımı | 90 MPa |
| Çekme Dayanımı | 210 MPa |
| Kesme Dayanımı | 130 MPa |
| Uzama | %13 |
| Sertlik | 52 HB |
5754 orta seviyeli dayanıma sahiptir ve korozyon gemi sanayi ve havacılık için uygundur.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
5754 H111 aşağıdaki standartlarda olabilmektedir.
Sac/Levha olarak; 5754 H111, ASTM B209, UNS A95754, WNR 3.3535, UNI AlMg3.5, UNE L-3390, AFNOR A-G3M, CR 1.1.0.18
Ekstrüzyon Çubuk/Lama ve Boru olarak; 5754 H111, ASTM B221, UNS A95754, WNR 3.3535, UNI AlMg3.5, UNE L-3390, AFNOR A-G3M, CR 1.1.0.18
5754 H111 için Karakteristik Özellikler:
- Mukavemet: Ortalama
- İşlenebilirlik: İyi
- Kaynak Edilebilirlik: Çok iyi
- Şekil Alma: Ortalama
- Korozyon Direnci: İyi
- Isıl İşlem: Hayır
5754 H111 için Çok Bilinen Bazı Uygulamalar:
Büyük kazan yapılarında,
Zeminde çıtalı sac olarak,
Kaynaklanmış kimyasal yapılarda da kullanılmaktadır.
STOK
5754 H111 levha,sac ve çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Çubuk / Lama
- Levha
- Sac
- Boru / Profil
SEVKİYAT:

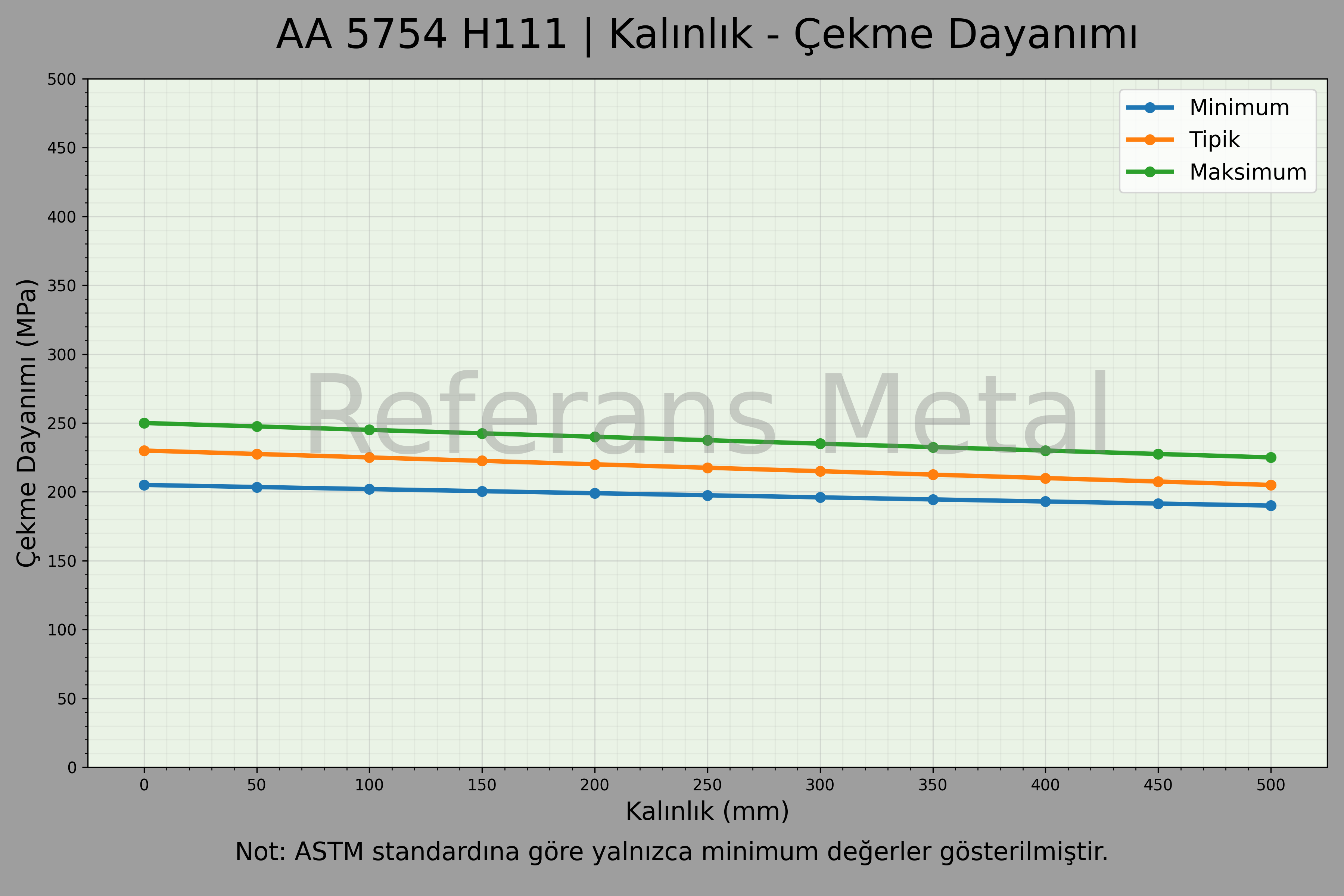

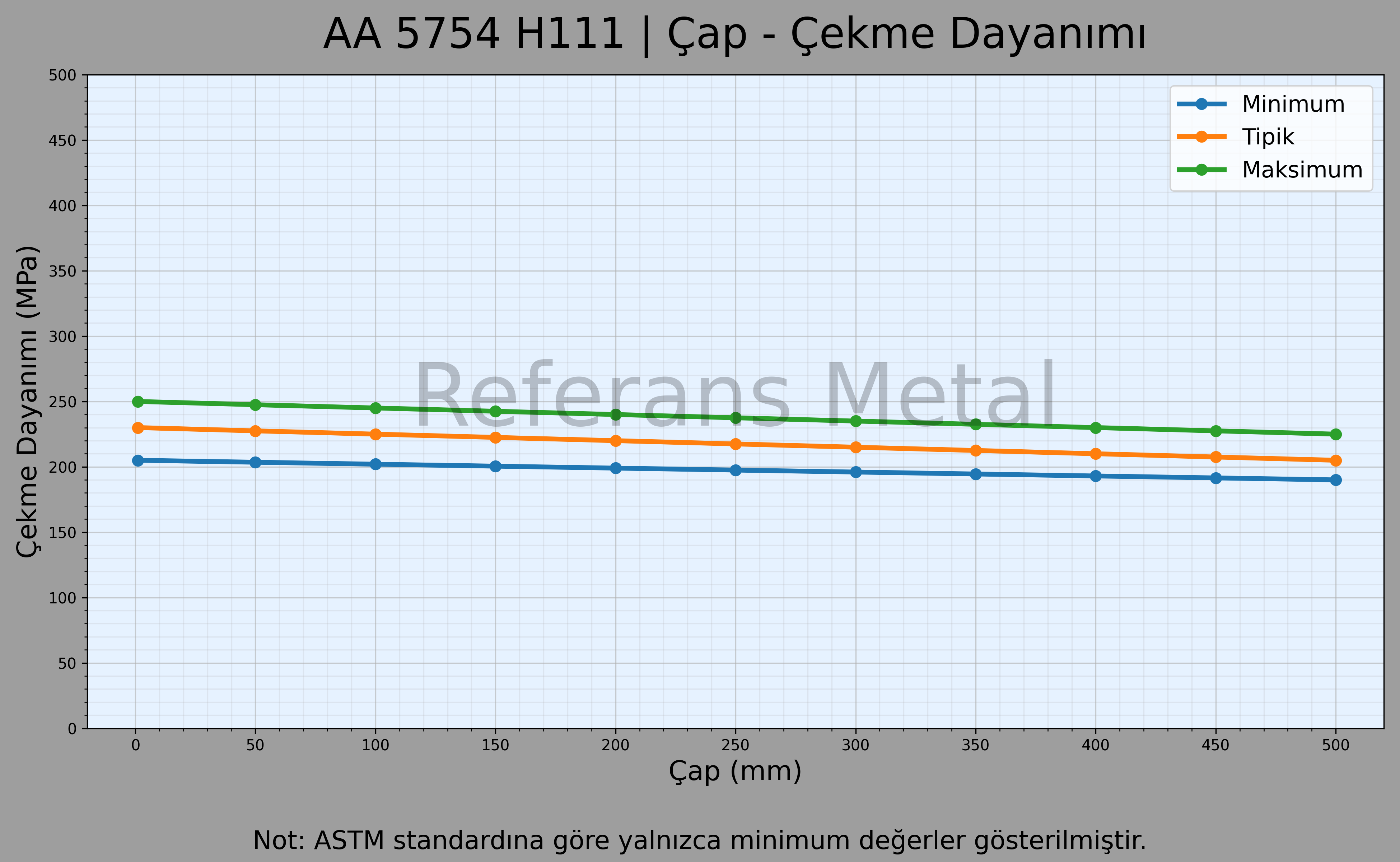

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| 0.2 – 0.5 mm arası | ≥ 80 MPa | 190–240 MPa | ≥ 12 |
| 0.5 – 1.5 mm arası | ≥ 80 MPa | 190–240 MPa | ≥ 14 |
| 1.5 – 3.0 mm arası | ≥ 80 MPa | 190–240 MPa | ≥ 14 |
| 3.0 – 12.5 mm arası | ≥ 80 MPa | 190–240 MPa | ≥ 18 |
| 12.5 – 100 mm arası | ≥ 80 MPa | 190–240 MPa | ≥ 19 |
Ağırlık Hesaplama
