UZAY 2009
Kalite Politikamız
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
1200
ASTM B210 / Al99.0 / 1200 / O
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,10 |
| Manganese (Mn) | 0,00 - 0,05 |
| Copper (Cu) | 0,00 - 0,05 |
| Titanium (Ti) | 0,00 - 0,05 |
| Iron (Fe) | 0,00 - 1,00 |
| Zinc (Zn) | 0,00 - 0,10 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,70 g/cm³ |
| Erime Sıcaklığı | 654°C |
| Isıl Genleşme K. | 23.4 µm/m.°C |
| Elastisite Modülü | 70 GPa |
| Isıl Kapasite | 230 W/m.K |
| Elektriksel İletkenlik | %59 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 29 MPa |
| Çekme Dayanımı | 88 MPa |
| Kesme Dayanımı | 57 MPa |
| Uzama | %28 |
| Sertlik | 23 HB |
1200 O orta seviye dayanıma sahip, Havacılık, savunma, uzay sanayinde genel amaçlı kullanımlar için sıkça tercih edilen bir malzemedir.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
1200 O, aşağıdaki standartlarda olabilmektedir.
Sac olarak; 1200 O, ASTM B209, BS 6 L17, UNS A91200, BS 1C, ISO Al99.0, DIN Al99, WNR 3.0205
Soğuk Çekim Çubuk/Lama, Tel olarak; 1200 O, ASTM B211, BS 1C, UNS A91200, ISO Al99.0, DIN Al99, WNR 3.0205
Soğuk Çekim Boru olarak; 1200 O, ASTM B210, BS L116, BS 4L54 (Hidrolik Boru) UNS A91200, BS 1C, ISO Al99.0, DIN Al99, WNR 3.0205
1200 O için Karakteristik Özellikler:
- Mukavemet: Vasat
- İşlenebilirlik: Düşük
- Kaynak Edilebilirlik: Mükemmel
- Şekil Alma: Çok iyi
- Korozyon Direnci: Çok iyi
- Isıl İşlem: Hayır
1200 O için Çok Bilinen Bazı Uygulamalar:
Ev mobilyaları ve aydınlatma parçalarında,
Şişe üretiminde,
Ayrıca mutfak araç-gereçlerinde de kullanılmaktadır.
STOK
1200 O sac, çubuk/lama ve boru/profil şeklinde üretimini/tedariğini yapmaktayız.
- Sac
- Çubuk/Lama
- Boru/Profil
SEVKİYAT:

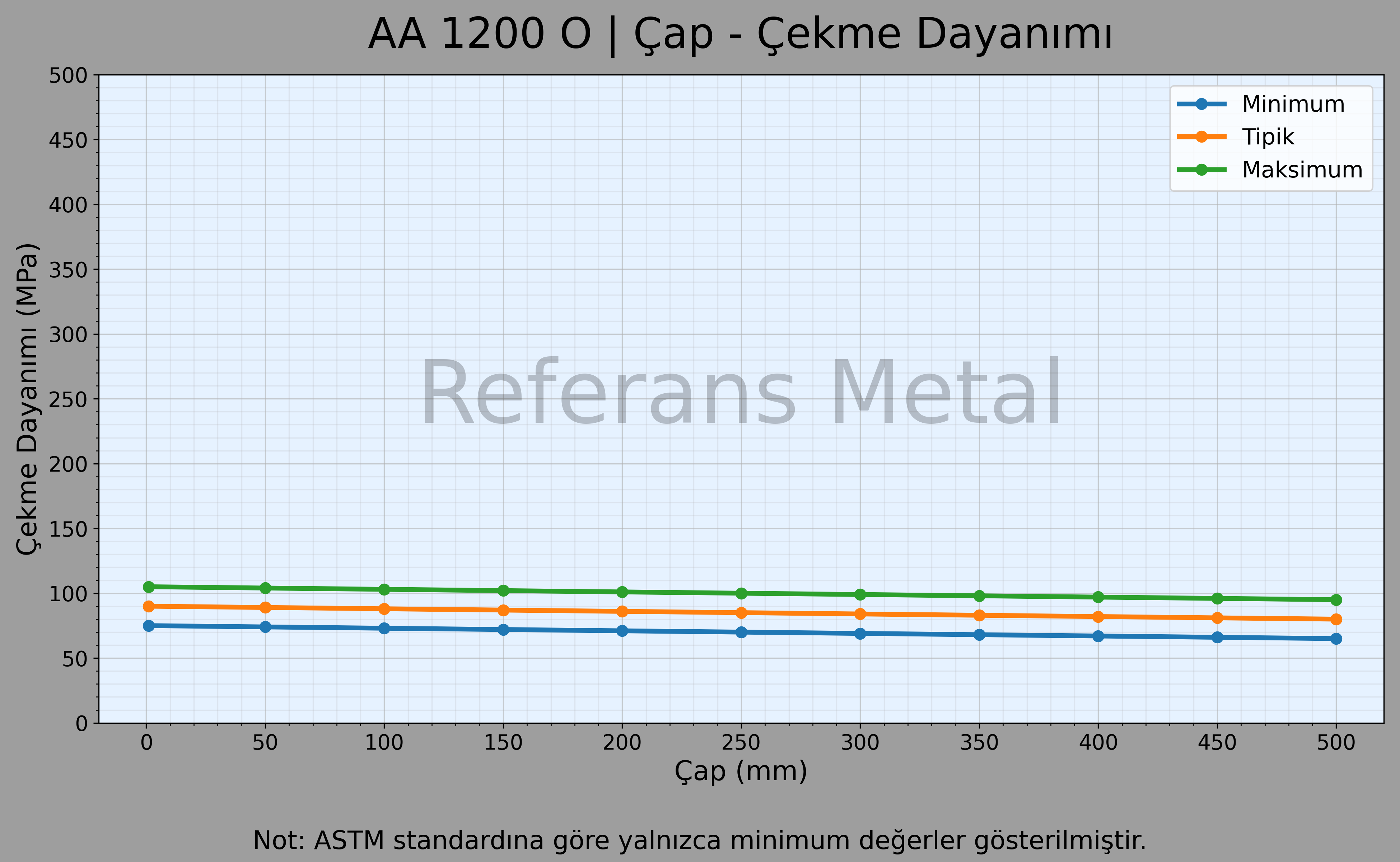

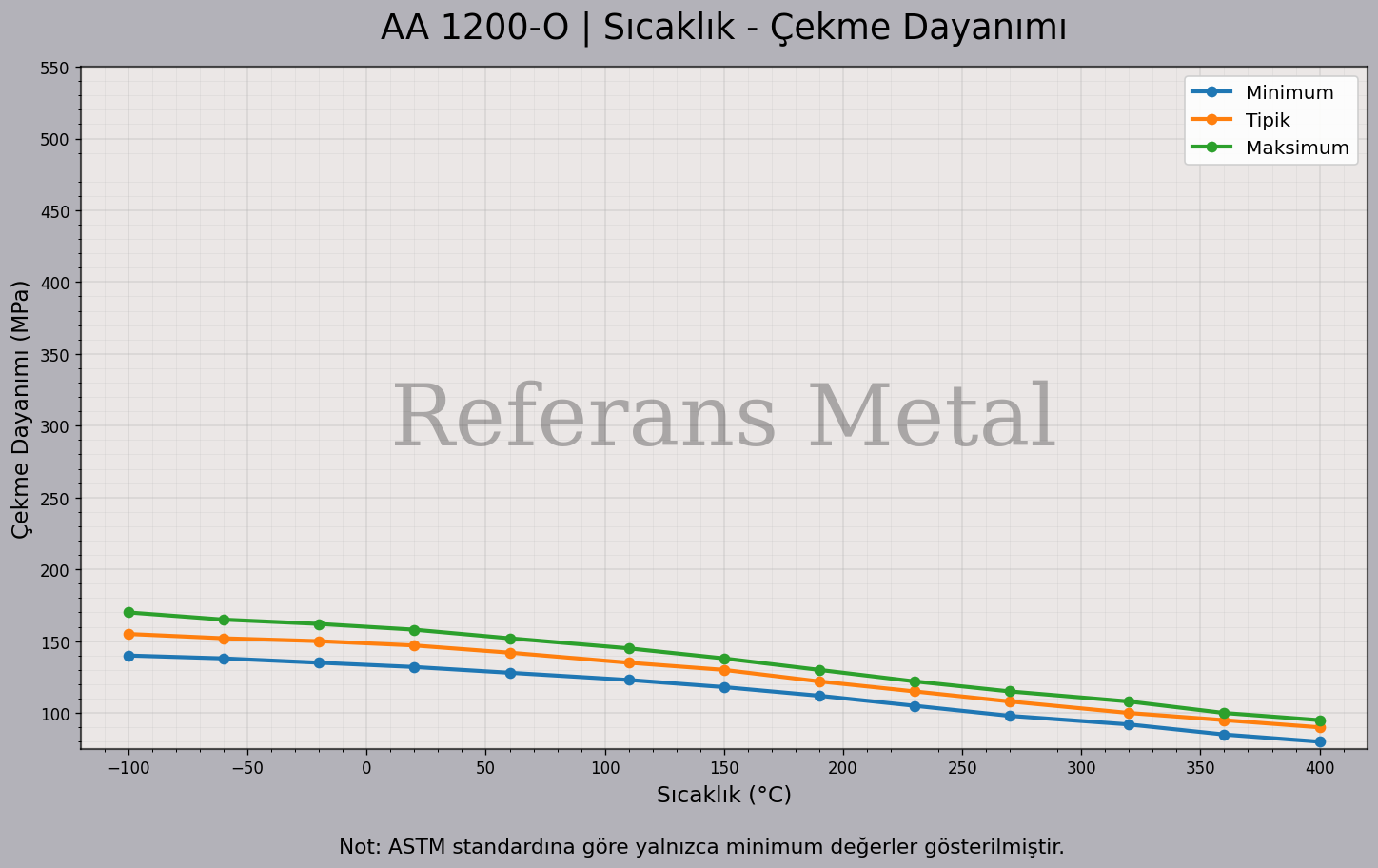

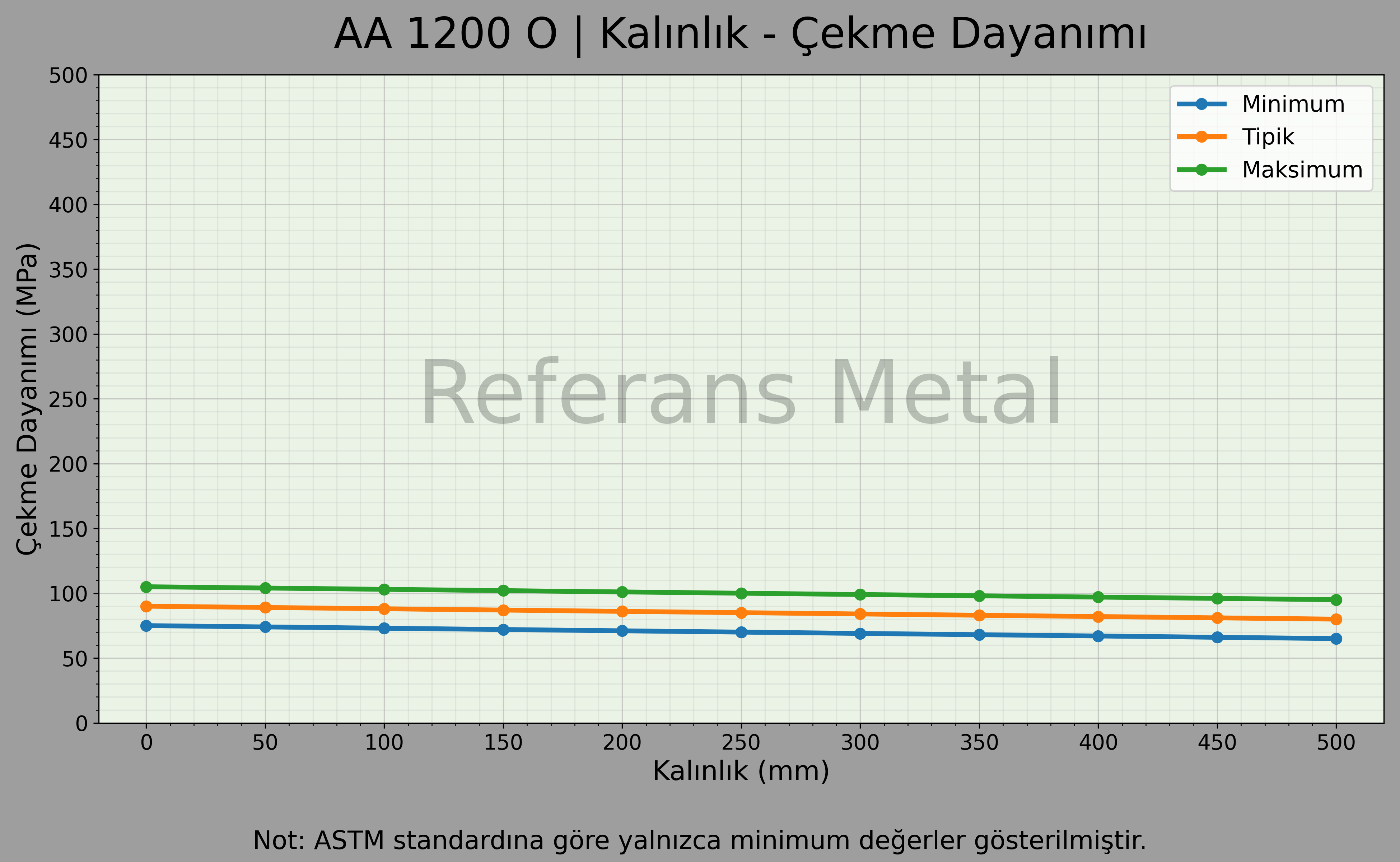

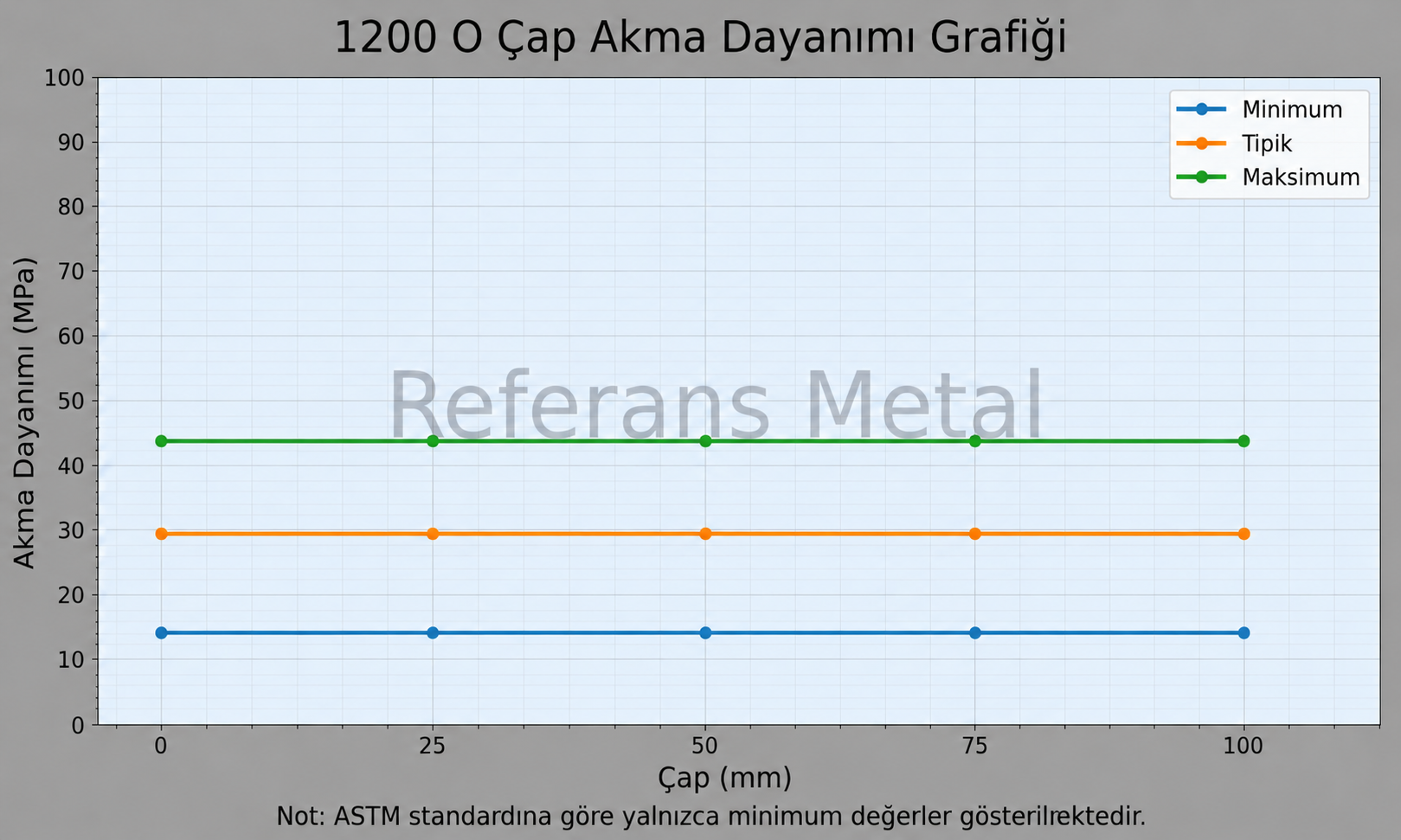

| Mekanik Özellikler | |||
| Kalınlık (mm) | Akma Dayanımı (Min.) | Çekme Dayanımı (Min.) | Uzama % |
| Min %20 | |||
Ağırlık Hesaplama
