UZAY 2009
Kalite Politikamız
AS 9120
Soğuk Çekim Çubuk
Soğuk Çekim Boru
7075
Cold Drawn/Finished (CF) / AlZn5.5MgCu (Soğuk Çekim) / 7075 / T73510
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,40 |
| Chromium (Cr) | 0,18 - 0,28 |
| Manganese (Mn) | 0,00 - 0,30 |
| Magnesium (Mg) | 2,10 - 2,90 |
| Copper (Cu) | 1,20 - 2,00 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 5,10 - 6,10 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.81 g/cm³ |
| Erime Sıcaklığı | 477 °C |
| Isıl Genleşme K. | 23 µm/m.°C |
| Elastisite Modülü | 72 GPa |
| Isıl Kapasite | 155 W/m.K |
| Elektriksel İletkenlik | %33 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 420 MPa |
| Çekme Dayanımı | 515 MPa |
| Kesme Dayanımı | 292 MPa |
| Uzama | %8 |
| Sertlik | 135 HB |

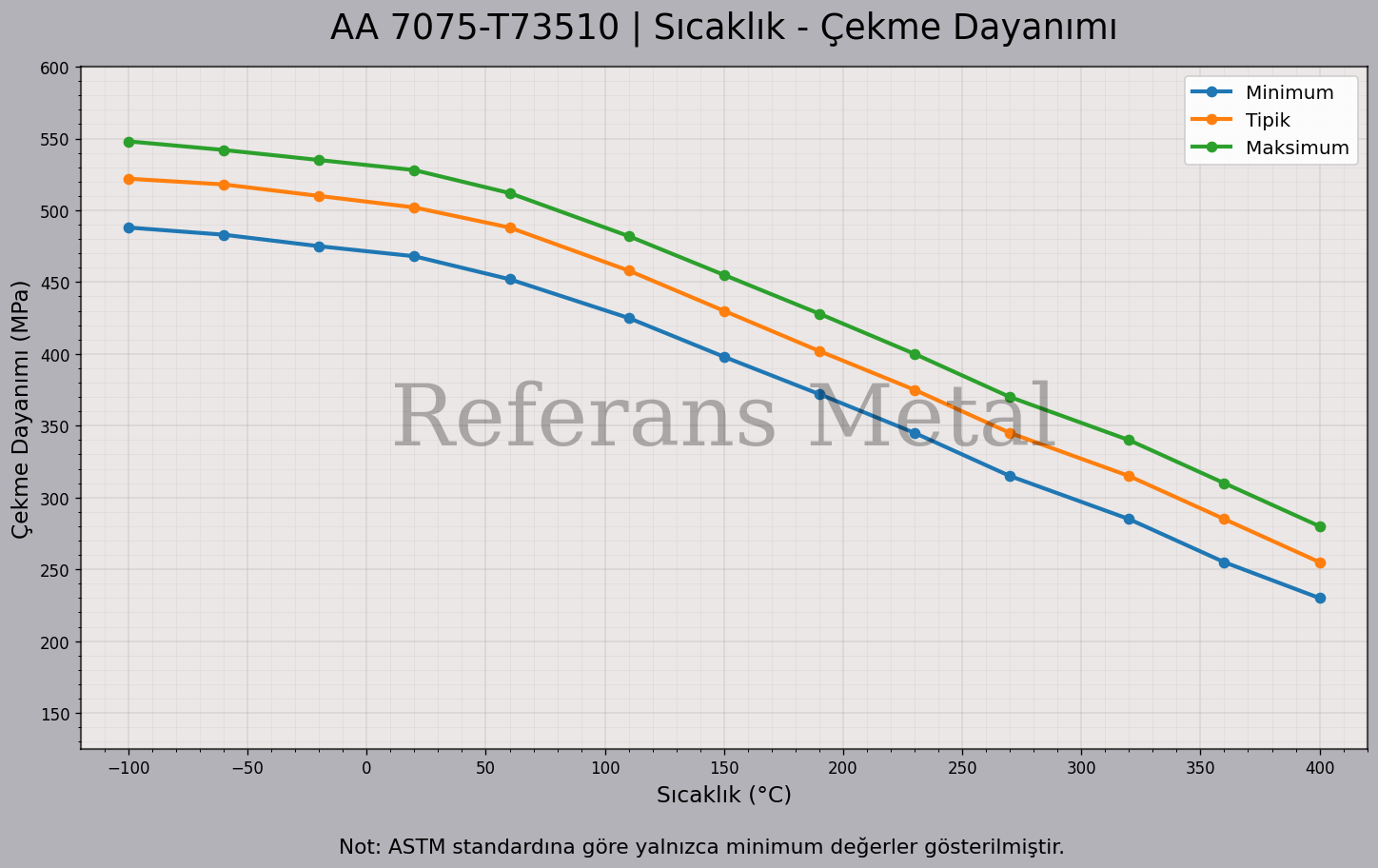

7075 T73510 çubuk daha çok soğuk çekimle üretimi tercih edilir. 7075 T6510'nun aksine, 7075 T73510 alüminyum düşük çaplarda tercih edilir. T73510 İç gerilimi alınmış, korozyon direnci güçlendirilmiş 7075 alüminyum çubuk olarak kullanıldığında düşük çaplarda yüksek performans sağlar.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
7075 T73510 aşağıdaki standartlarda olabilmektedir.
Soğuk Çekim çubuk lama profil olarak; 7075 T73510, AMS QQ-A-225/9,
ASTM B211
7075 T73510 için Karakteristik Özellikler:
- Mukavemet: Kaydadeğer
- İşlenebilirlik: Ortaüstü
- Kaynak Edilebilirlik: Düşük
- Şekil Alma: Normalüstü
- Korozyon Direnci: İyi
- Isıl İşlem: Evet
ISIL İŞLEM
AMS QQ-A-225/9 7075 aşağıdaki ısıl işlem çeşitlerinde tedarik edilmektedr:
- O
- T6
- T651
- T73510
7075 T73510 için Çok Bilinen Bazı Uygulamalar:
Tüfek imalatında,
Bisiklet endüstrisinde
Yüksek sıcaklıklarda ve frekanslarda çalışan dişli üretiminde.
STOK
7075 T73510 Çubuk/ Lama şeklinde tedarik edilmektedir.
- Çubuk / Lama
Ağırlık Hesaplama
