• Levha / Plaka

  • Sac

  • Çubuk / Lama

  • Boru/ Profil/ Ekstrüzyon

2024

AMS QQ-A-250/4 / AlCu4Mg1 / 2024 / T3

Kimyasal Kompozisyon % Değer
Silicon (Si)0,00 - 0,50
Chromium (Cr)0,00 - 0,10
Manganese (Mn)0,30 - 0,90
Magnesium (Mg)1,2 - 1,80
Copper (Cu)3,80 - 4,90
Titanium (Ti)0,00 - 0,20
Iron (Fe)0,00 - 0,50
Zinc (Zn)0,00 - 0,25
Aluminium (Al)Balance
Fiziksel Özellikler Değer
Yoğunluk2.78 g/cm³
Erime Sıcaklığı502 °C
Isıl Genleşme K.23 µm/m.°C
Elastisite Modülü73.1 GPa
Isıl Kapasite121 W/m.K
Elektriksel İletkenlik%30 IACS
Mekanik Özellikler Değer
Akma Dayanımı320 MPa
Çekme Dayanımı480 MPa
Kesme Dayanımı283 MPa
Uzama%10 - %16
Sertlik120 HB

2024 T3 alüminyum alaşımı, yüksek mukavemet ve yorulma direnci ile tanınan bir malzemedir. Alüminyum-bakır alaşımları grubuna ait olan bu malzeme, çözelti ısıl işlemine tabi tutulmuş ve doğal yaşlandırma sürecinden geçirilmiştir. Bu süreç, alaşıma hem mukavemet hem de işlenebilirlik kazandırır. Hafifliği ve dayanıklılığı ile bilinen 2024 T3, havacılık ve uzay endüstrisinde, özellikle uçak gövdeleri, kanatlar ve iniş takımları gibi kritik yapısal bileşenlerde yaygın olarak kullanılır.

Bu alaşımın eloksallama uygunluğu sınırlıdır. Yüksek bakır içeriği, eloksallama sırasında etkili bir oksit tabakası oluşumunu engeller, bu nedenle yüzeyin korunması için genellikle alternatif kaplama yöntemleri tercih edilir. Kaynak edilebilirlik açısından, 2024 T3 dikkatli bir işlem gerektirir. Bakır içeriği kaynak sırasında çatlama riskini artırabilir, bu yüzden özel kaynak teknikleri ve uygun dolgu malzemeleri kullanılarak güvenilir bağlantılar sağlanabilir.

2024 T3 alüminyum alaşımı, iyi şekillendirilebilirlik sunar ve karmaşık şekillerin üretimine olanak tanır. Yüksek mukavemetinden dolayı, bükme ve şekillendirme işlemleri sırasında dikkatli olunması gerekir. Bu alaşım, yüksek titreşimli ortamlarda kullanım için uygundur, çünkü mükemmel yorulma direnci ve elastik modülü sayesinde titreşimlere ve sürekli yüklemelere karşı dayanıklıdır. Hafifliği, yorulma direnci ve mukavemeti ile otomotiv ve savunma sanayinde de sıkça tercih edilir.

Korozyon direnci, diğer alüminyum alaşımlarına kıyasla daha sınırlıdır, çünkü bakır içeriği korozyon direncini azaltır. Ancak, uygun yüzey kaplamaları ve işlemlerle bu sınırlamalar aşılabilir. 2024 T3'ün avantajları arasında yüksek mukavemet, hafiflik ve yorulma direnci yer alırken, dezavantajları arasında sınırlı korozyon direnci ve kaynak zorlukları bulunmaktadır. Bu özellikler, 2024 T3'ü yüksek performans ve dayanıklılık gerektiren projeler için ideal bir seçim haline getirir.



MALZEME KOMPOZİSYONUNUN STANDARTLARI

2024 T3, aşağıdaki standartlarda olabilmektedir.

Çubuk olarak: 2024 T3AMS QQ-A-200/3, AMS 4152, ASTM B221

Sac ve Levha olarak: 2024 T3, AMS QQ-A-250/4, AMS 4037, AIR 9048-110, WS 3.1354, ASTM B209

Boru olarak: 2024 T3, WW-T-700/3, AMS 4086, ASTM B211

Alclad Sac olarak: 2024 T3, AMS QQ-A-250/5, AMS 4041, AIR 9048-140, ASTM B209, BSL 109, WS 3.1364, EN 2090



2024 T3 için Karakteristik Özellikler:

  • Mukavemet: Çok iyi
  • İşlenebilirlik: İyi
  • Kaynak Edilebilirlik: Ortalama (Punta kaynak en iyi tercihtir)
  • Şekil Alma: Zayıf
  • Korozyon Direnci: Makul
  • Isıl İşlem: Evet



2024 T3 için Çok Bilinen Bazı Uygulamalar:

Uçak koltuk kirişleri,

Kardan mili yapısında,

Uçak koltuk altı çıtalarında da kullanılmaktadır.



STOK

2024 T3, levha/plaka, sac, çubuk / lama ve boru / profil şeklinde tedarik edilmektedir.

  • Levha / Plaka
  • Sac
  • Çubuk / Lama
  • Boru / Profil
SEVKİYAT:

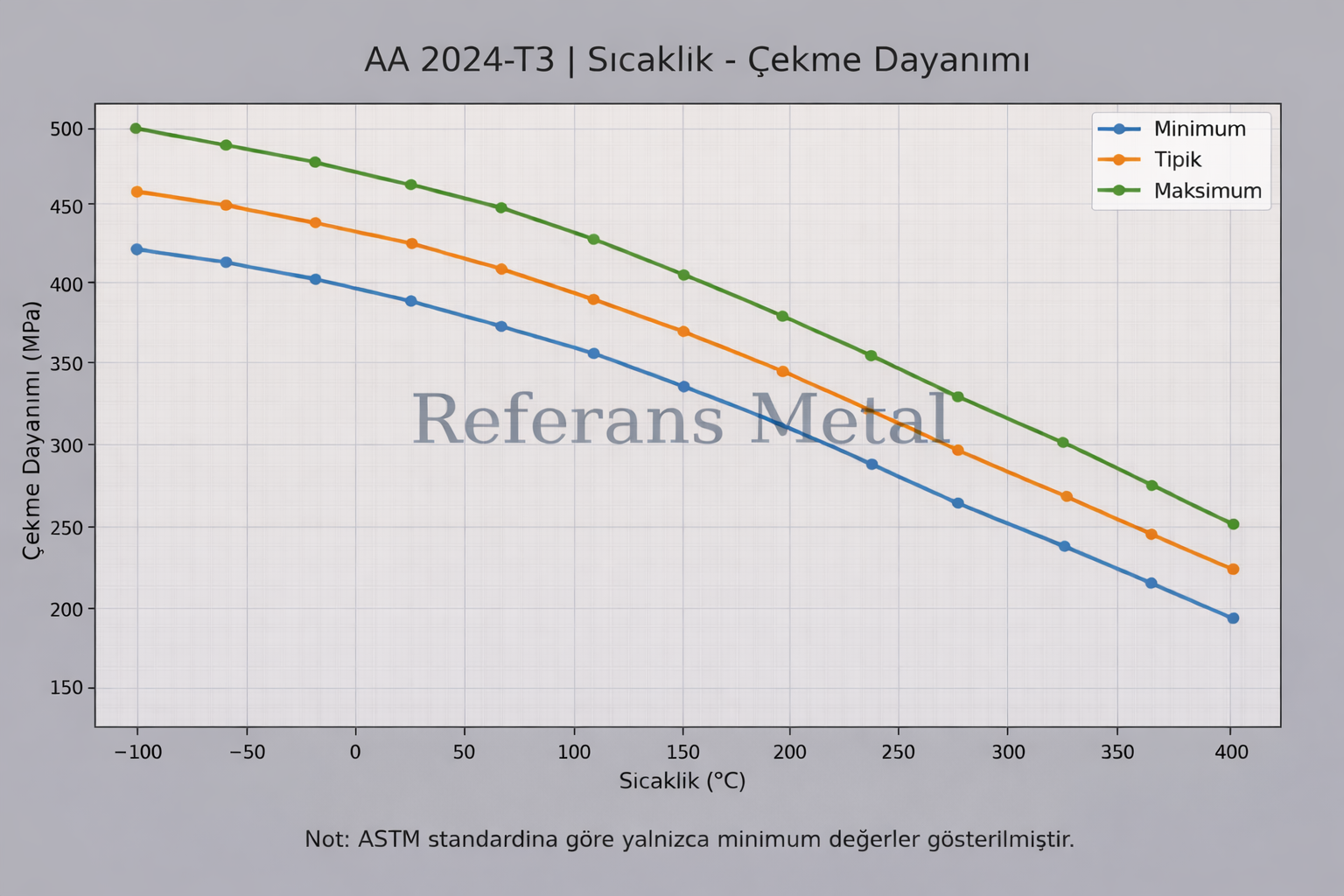

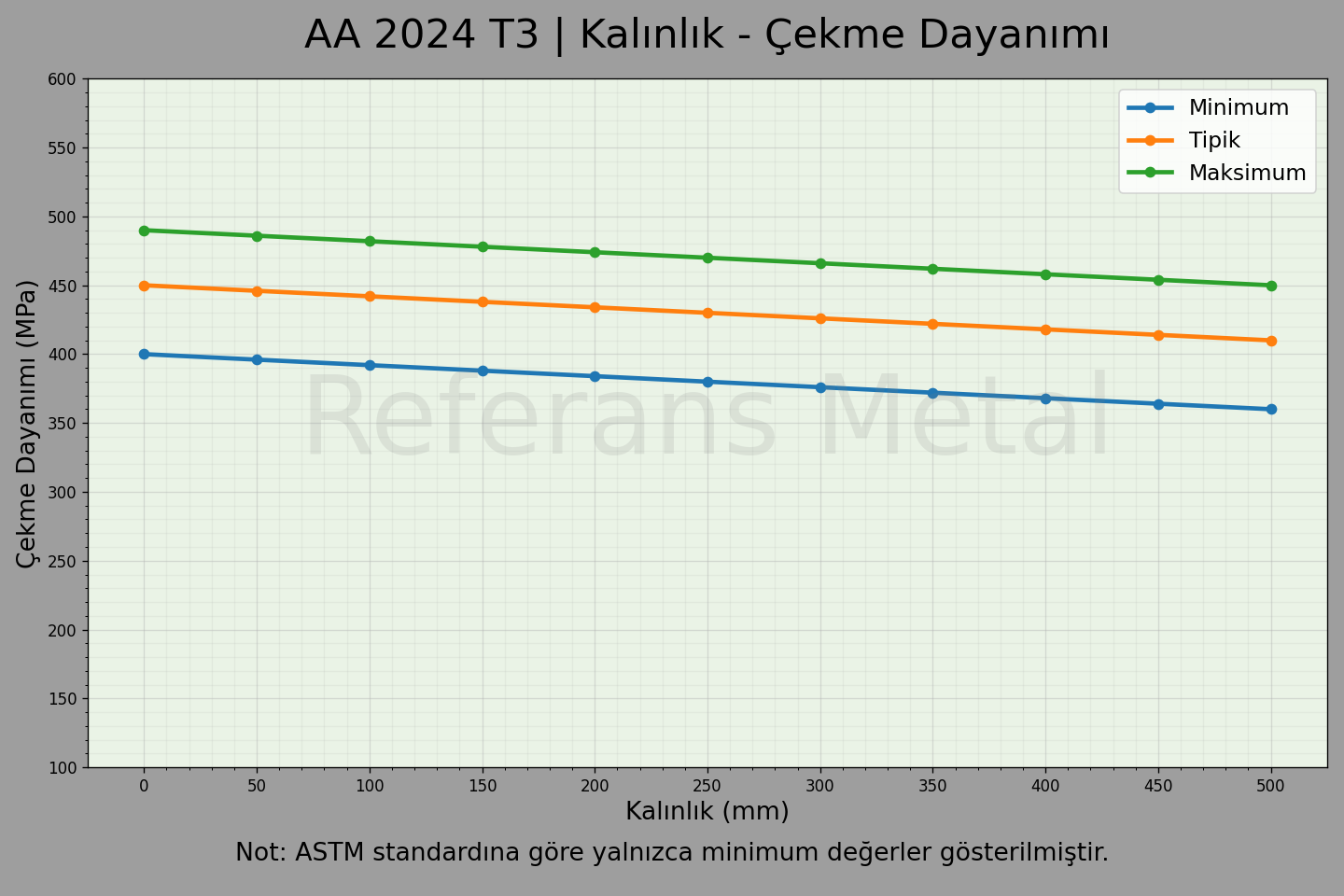

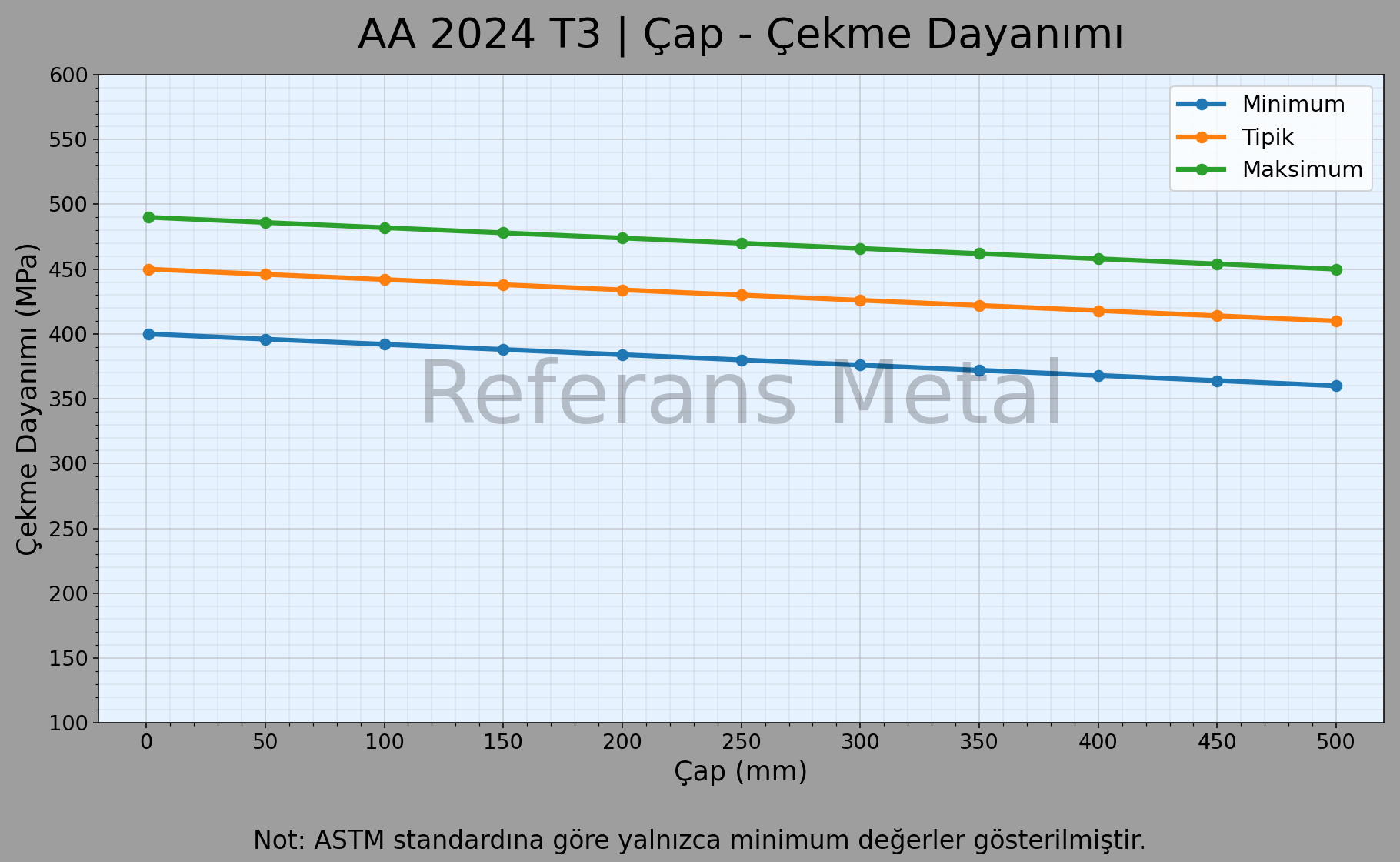

Mekanik Özellikler
Kalınlık (mm) Akma Dayanımı (Min.) Çekme Dayanımı (Min.) Uzama %
0,2 mm - 0,25 arası 290 435 %10 - %15
0,25 mm - 0,35 arası 305 441 %10 - %15
0,35 mm - 0,65 arası 311 443 %10 - %15
3,28 mm - 6,32 arası 330 450 ≥%15
6,35 mm - 12,7 arası 290 440 ≥%15
