AS 9100
SPACE 2009
AS 9120
6061
EN AW / AlMg1SiCu / 6061 / T42
| Chemical Properties | % Value |
| Silicon (Si) | 0,40 - 0,80 |
| Chromium (Cr) | 0,04 - 0,35 |
| Manganese (Mn) | 0,00 - 0,15 |
| Magnesium (Mg) | 0,80 - 1,20 |
| Copper (Cu) | 0,15 - 0,40 |
| Titanium (Ti) | 0,00 - 0,15 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2.70 g/cm³ |
| Melting Point | 582 °C |
| Thermal Expansion | 23.4 µm/m.°C |
| Modulus of Elasticity | 69 GPa |
| Thermal Conductivity | 170 W/m.K |
| Electrical Resistivity | 43% IACS |
| Mechanical Properties | Value |
| Proof Strength | 110 MPa |
| Yield Strength | 230 MPa |
| Shear Strength | 140 MPa |
| Elongation A50 mm | 18% |
| Hardness | 57 HB |

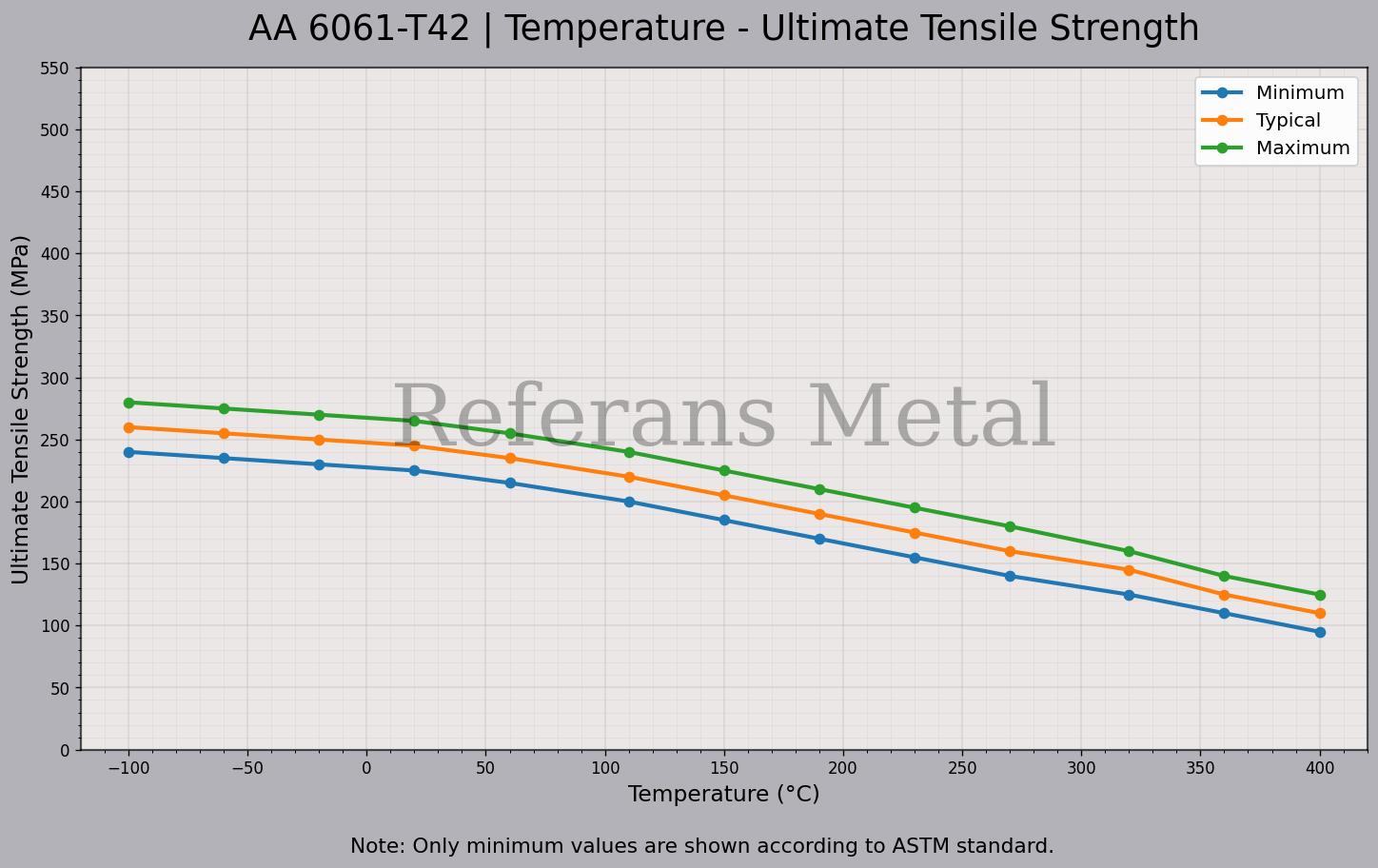

| 6061 T42 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

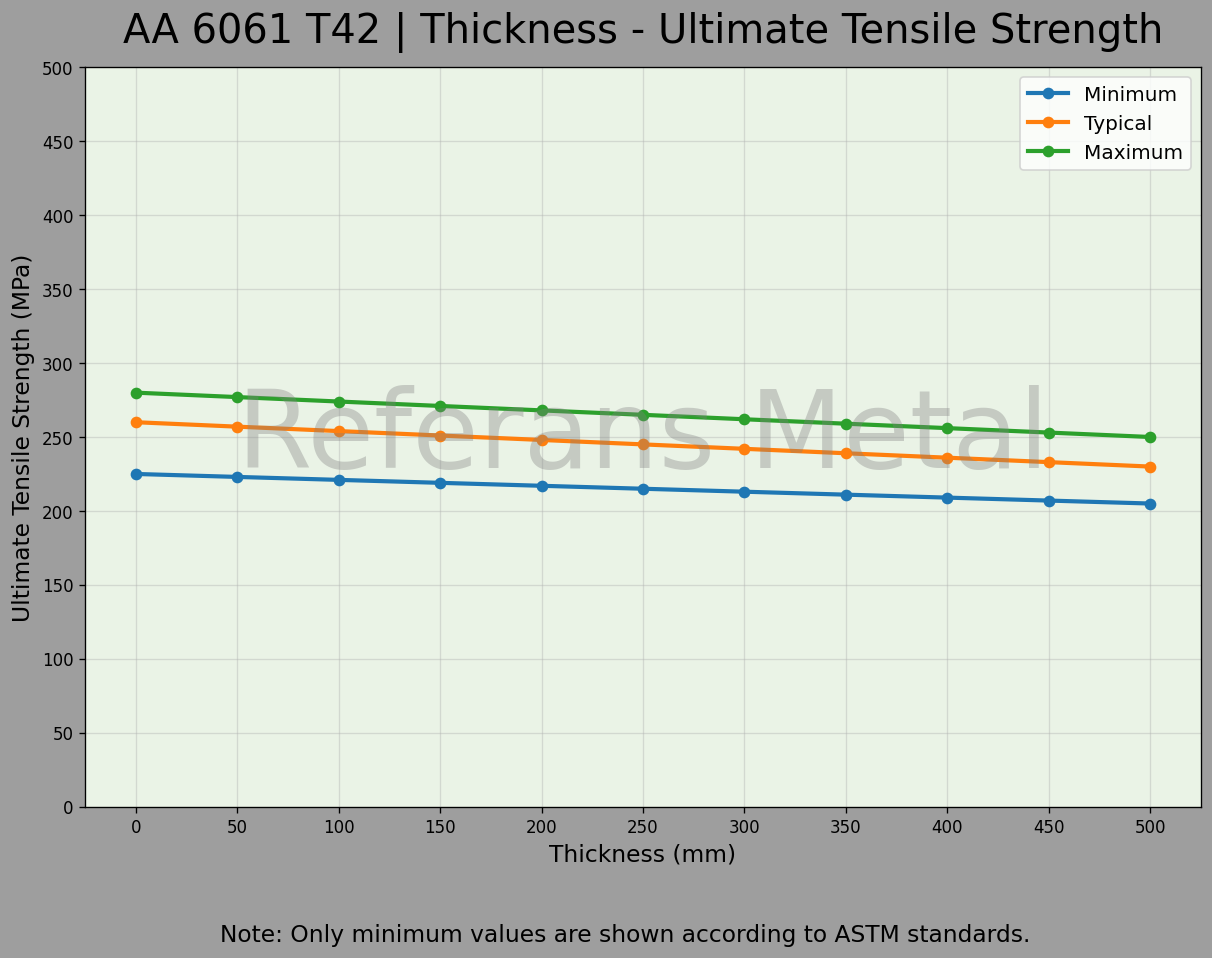

| 6061 T42 السماكة – مخطط مقاومة الشد القصوى |
 |

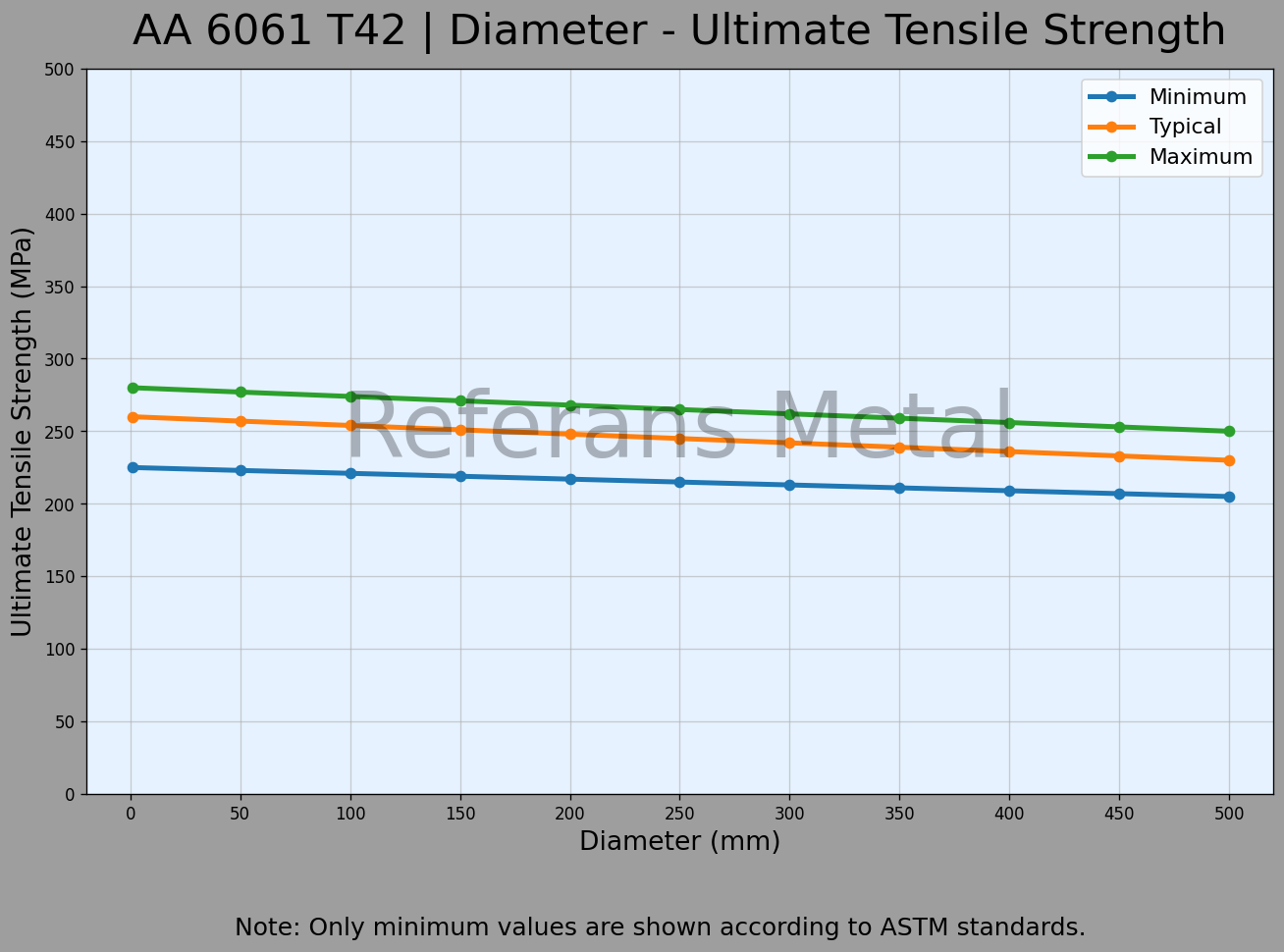

| 6061 T42 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألومنيوم 6061-T42 تنتمي إلى سلسلة 6xxx وتعتمد على نظام المغنيسيوم-السيليكون (Mg-Si)، وتتميز بـ قابلية المعالجة الحرارية وقوة متوسطة إلى عالية ومقاومة جيدة للتآكل. يشير تصنيف T42 إلى المعالجة الحرارية بالحل متبوعة بالتعتيق الطبيعي، مما يوفر توازنًا في الخصائص الميكانيكية. تُستخدم هذه السبيكة على نطاق واسع في التطبيقات الهيكلية والهندسية العامة.
من حيث مقاومة التآكل، تُظهر 6061-T42 أداءً ممتازًا خاصة في الظروف الجوية والبيئات الكيميائية الخفيفة. وهي مناسبة جدًا لعمليات الأنودة التي تعزز حماية السطح. وهذا يجعلها مفضلة في قطاعات مثل الصناعات البحرية والبناء والسيارات. مقارنة بسبيكة 2024، توفر مقاومة تآكل أفضل بكثير، بينما تُظهر أداءً مشابهًا لسبيكة 5083.
فيما يتعلق بـ المتانة، توفر 6061-T42 مستوى متوسطًا من الخصائص الميكانيكية. إن حد الخضوع ومقاومة الشد أقل من سبائك عالية القوة مثل 7075، لكنها أعلى من سبيكة 6063. لذلك فهي توفر حلاً متوازنًا للتطبيقات التي تتطلب القوة وقابلية التشكيل. كما أن مقاومة التعب مناسبة للعديد من التطبيقات الهندسية.
تُعد قابلية التشغيل وقابلية الانحناء من أبرز مزايا 6061-T42. تُعرف السبيكة بـ سهولة إزالة الرايش وانخفاض تآكل الأدوات. كما أنها مناسبة لعمليات التشكيل البارد والانحناء في الظروف المناسبة. مقارنة بسبيكة 2024 فهي أسهل في التشكيل، لكنها أقل قابلية للتشكيل من سبيكة 5052.
تُعد قابلية اللحام من أقوى خصائص 6061-T42، حيث يمكن لحامها بسهولة باستخدام طرق TIG وMIG مع انخفاض خطر التشقق بعد اللحام. كما تُظهر أداءً متوازنًا من حيث استجابة الاهتزاز وقدرة التخميد. لذلك تُستخدم هذه السبيكة على نطاق واسع في الطيران والسيارات والصناعات الميكانيكية والمقاطع الإنشائية والمعدات الصناعية.
معايير تركيب المادة
سبائك 6061 T42 متاحة وفقًا للمعايير التالية:
• 6061 T42 صفائح; UNS A96061, WNR 3.3211, ISO AlMg1SiCu, ASTM B209
• 6061 T42 ألواح / صفائح; UNS A96061, WNR 3.3211, ISO AlMg1SiCu, ASTM B209
الخصائص المميزة لسبائك 6061 T42:
- القوة: متوسطة
- سهولة التشغيل: جيدة
- القابلية للحام: جيدة جدًا
- التشكيل: مقبول
- مقاومة التآكل: جيدة جدًا
- المعالجة الحرارية: نعم
بعض التطبيقات الشائعة لسبائك 6061 T42:
أبواب شحن الطائرات والمروحيات،
في التطبيقات المعمارية،
كمعدات وموصلات في الصناعة الميكانيكية.
المخزون
نقوم بإنتاج وتوريد سبائك 6061 T42 على شكل صفائح وألواح.
- ألواح
- صفائح
| Mechanical Properties | |||
| Thickness (mm) | Proof Strength (Min.) | Yield Strength (Min.) | Elongation A50 mm % |
| Over 0.4 up to & incl. 1.5 | 241 | 262 | %8 |
| Over 1.5 up to & incl. 3.0 | 241 | 262 | %14 |
| Over 3.0 up to & incl. 6.0 | 241 | 262 | %16 |
| Over 6.0 up to & incl. 12.0 | 241 | 262 | %18 |
حساب الوزن
