AS 9100
SPACE 2009
AS 9120
قضبان مستديرة مرسومة على البارد
أنابيب الألمنيوم المسحوبة على البارد
2017A
Cold Drawn/Finished (CF) / AlCu4MgSi(A) (Soğuk Çekim) / 2017A / T42
| Chemical Properties | % Value |
| Silicon (Si) | 0,20 - 0,80 |
| Chromium (Cr) | 0,00 - 0,10 |
| Manganese (Mn) | 0,40 - 1,0 |
| Magnesium (Mg) | 0,40 - 1,00 |
| Copper (Cu) | 3,50 - 4,50 |
| Titanium (Ti) | 0,00 - 0,25 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2.79 g/cm³ |
| Melting Point | 510 °C |
| Thermal Expansion | 22.9 µm/m.°C |
| Modulus of Elasticity | 72 GPa |
| Thermal Conductivity | 150 W/m.K |
| Electrical Resistivity | 34 % IACS |
| Mechanical Properties | Value |
| Proof Strength | 260 MPa |
| Yield Strength | 440 MPa |
| Shear Strength | 270 MPa |
| Elongation A50 mm | 14% |
| Hardness | 110 HB |

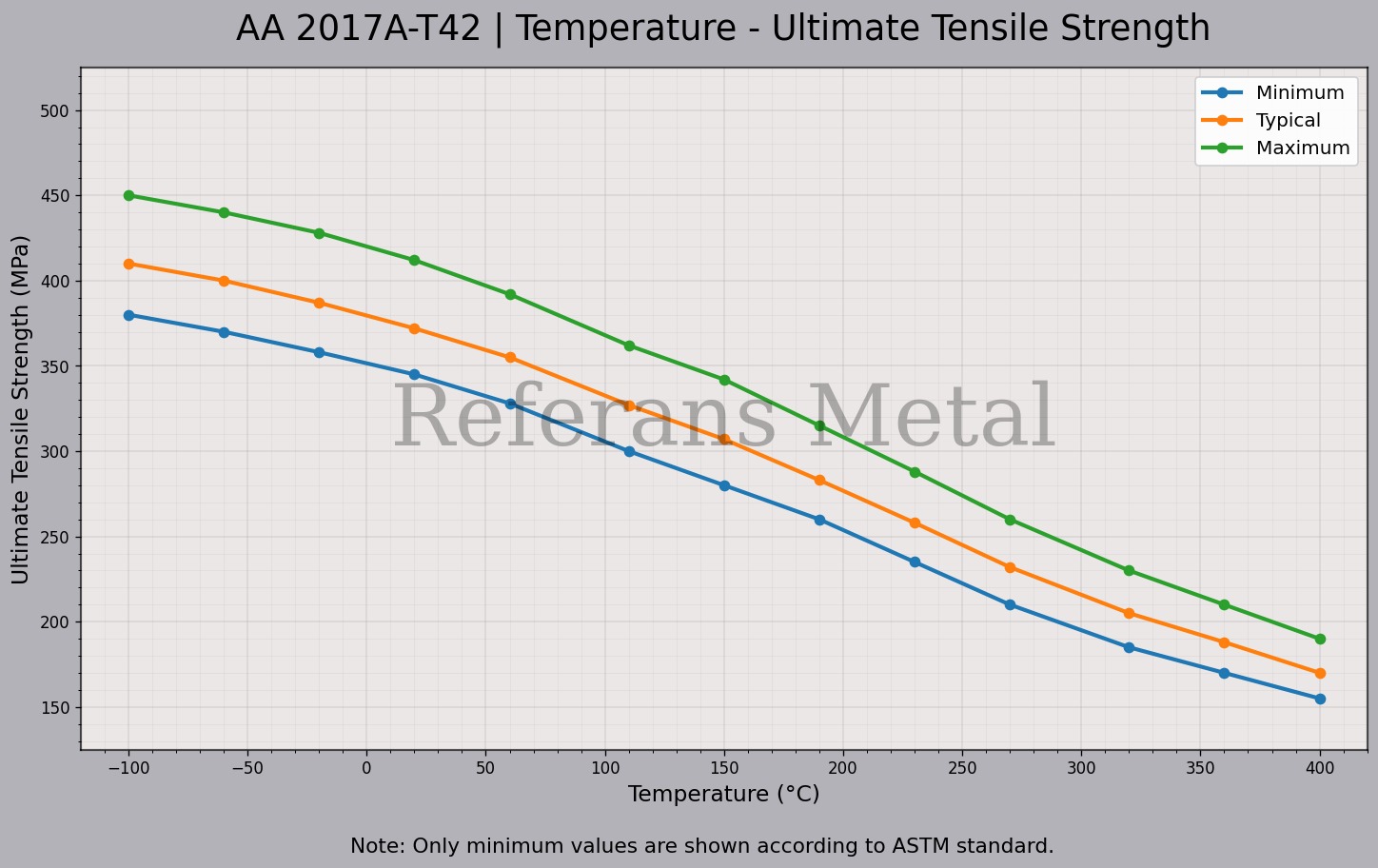

| 2017A T42 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

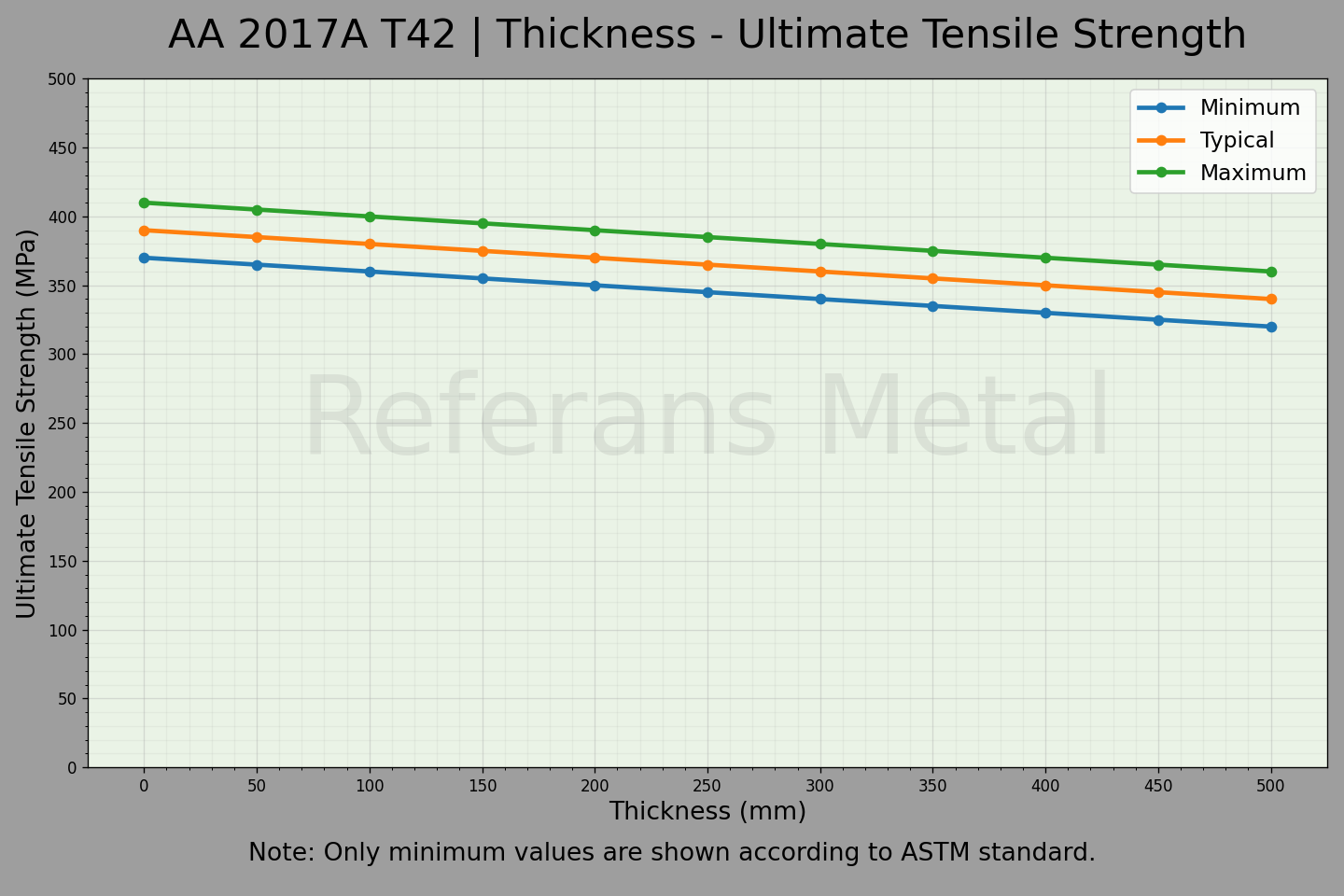

| 2017A T42 السماكة – مخطط مقاومة الشد القصوى |
 |
| 2017A T42 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 2017A T42 تنتمي إلى نظام Al-Cu-Mg وتم تطويرها للتطبيقات التي تتطلب قوة عالية. يتم الحصول على حالة T42 من خلال المعالجة الحرارية ثم التقادم الطبيعي، مما يوفر توازنًا بين القوة والليونة. تُستخدم هذه السبيكة في صناعات الطيران والسيارات بسبب قوتها الميكانيكية العالية مع قابلية تشغيل وتشكيل جيدة.
تتميز هذه السبيكة بـ قوة عالية خاصة عند درجات الحرارة المتوسطة. ومع ذلك، فإن مقاومة التآكل أقل مقارنةً بسبائك 6xxx، لذلك يتم استخدام الطلاءات. من حيث قابلية الطلاء فهي جيدة جدًا. أما من ناحية الاستجابة للاهتزاز فهي توفر مقاومة تعب مناسبة.
من حيث قابلية التشغيل فهي ممتازة، وتنتج أسطحًا نظيفة. كما أن قابلية الثني أفضل من حالات T6. ولكن قابلية اللحام محدودة بسبب خطر التشقق.
بالمقارنة مع 2024-T3 و6061-T6 و7075-T6، توفر مزايا مختلفة. فهي مشابهة لـ 2024 ولكن أفضل في التشغيل. أقوى من 6061 لكنها أقل في مقاومة التآكل واللحام. وأقل قوة من 7075 لكنها أفضل في التوازن بين الليونة والتشغيل.
تستخدم في مكونات الطيران والسيارات والأجزاء الميكانيكية والهياكل الحاملة.
معايير تكوين المادة
يمكن أن تلتزم 2017A T42 بالمعايير التالية:
• 2017A T42 صفيحة; ASTM B209، ISO AlCu4MgSi، UNS A92017، WNR 3.1325، DIN AlCuMg1، EN 485-2
• 2017A T42 ورقة; ASTM B209، ISO AlCu4MgSi، UNS A92017، WNR 3.1325، DIN AlCuMg1، EN 485-2
• 2017A T42 قضيب مسحوب على البارد; AMS QQ-A-225/5، ASTM B211، UNS A92017، ASTM B565، ASTM B316، WNR 3.1325، DIN AlCuMg1، BS EN 2116:2009
• 2017A T42 شريط مسحوب على البارد; AMS QQ-A-225/5، ASTM B211، UNS A92017، ASTM B565، ASTM B316، WNR 3.1325، DIN AlCuMg1، BS EN 2116:2009
• 2017A T42 سلك مسحوب على البارد; AMS QQ-A-225/5، ASTM B211، UNS A92017، ASTM B565، ASTM B316، WNR 3.1325، DIN AlCuMg1، BS EN 2116:2009
الخصائص المميزة 2017A T42:
- القوة: عالٍ جدًا
- قابلية التصنيع: جيدة جدًا
- القابلية للّحام: متوسطة (اللحام بالمعدن الملحق أو التلحيم المفضل)
- قابلية التشكيل: جيدة جدًا
- مقاومة التآكل: معقولة (تزداد مع الطلاء)
- المعالجة الحرارية: نعم
التطبيقات الشائعة لـ 2017A T42:
تُستخدم كمادة هيكلية في صناعات البناء والنقل،
في قطاع الطيران والفضاء،
في المسامير والهياكل التي تتطلب قوة عالية.
المخزون
نوفر 2017A T42 في شكل صفيحة/لوح، ورقة، قضيب/شريط، وأنبوب/بروفيل.
- صفيحة / لوح
- ورقة
- قضيب / شريط
- أنبوب / بروفيل
BS EN 2116:2009
| Mechanical Properties | |||
| Thickness (mm) | Proof Strength (Min.) | Yield Strength (Min.) | Elongation A50 mm % |
| Over 25 up to & incl. 75 | 270 MPa | 400 MPa | %10 |
| Over 75 up to & incl. 150 | 260 MPa | 390 MPa | %9 |
| Over 150 up to & incl. 200 | 240 MPa | 370 MPa | %8 |
| Over 200 up to & incl. 250 | 220 MPa | 360 MPa | %7 |
حساب الوزن
