بيكة الألومنيوم 2007 T4510 هي سبيكة مشغولة تنتمي إلى سلسلة سبائك الألومنيوم 2000 وتتميز بنسبة عالية من النحاس (Cu)، وتُستخدم بشكل خاص في التطبيقات التي تتطلب قوة عالية وقابلية تشغيل ممتازة. تشير حالة المعالجة الحرارية T4510 إلى أن السبيكة خضعت لمعالجة حرارية بالحلول، ثم إزالة للإجهادات الداخلية، وبعد ذلك تم تثبيتها بعملية التعتيق الطبيعي. يوفر هذا المزاج استقرارًا أبعاديًا أثناء عمليات التشغيل الدقيقة ويقلل من تشوه القطع. ولهذا السبب تُستخدم على نطاق واسع في قطاعات مثل صناعة الطيران والفضاء وصناعة السيارات وتصنيع الآلات والمكونات الميكانيكية الدقيقة، حيث تجمع بين الأداء الميكانيكي العالي وقابلية التشغيل الجيدة.

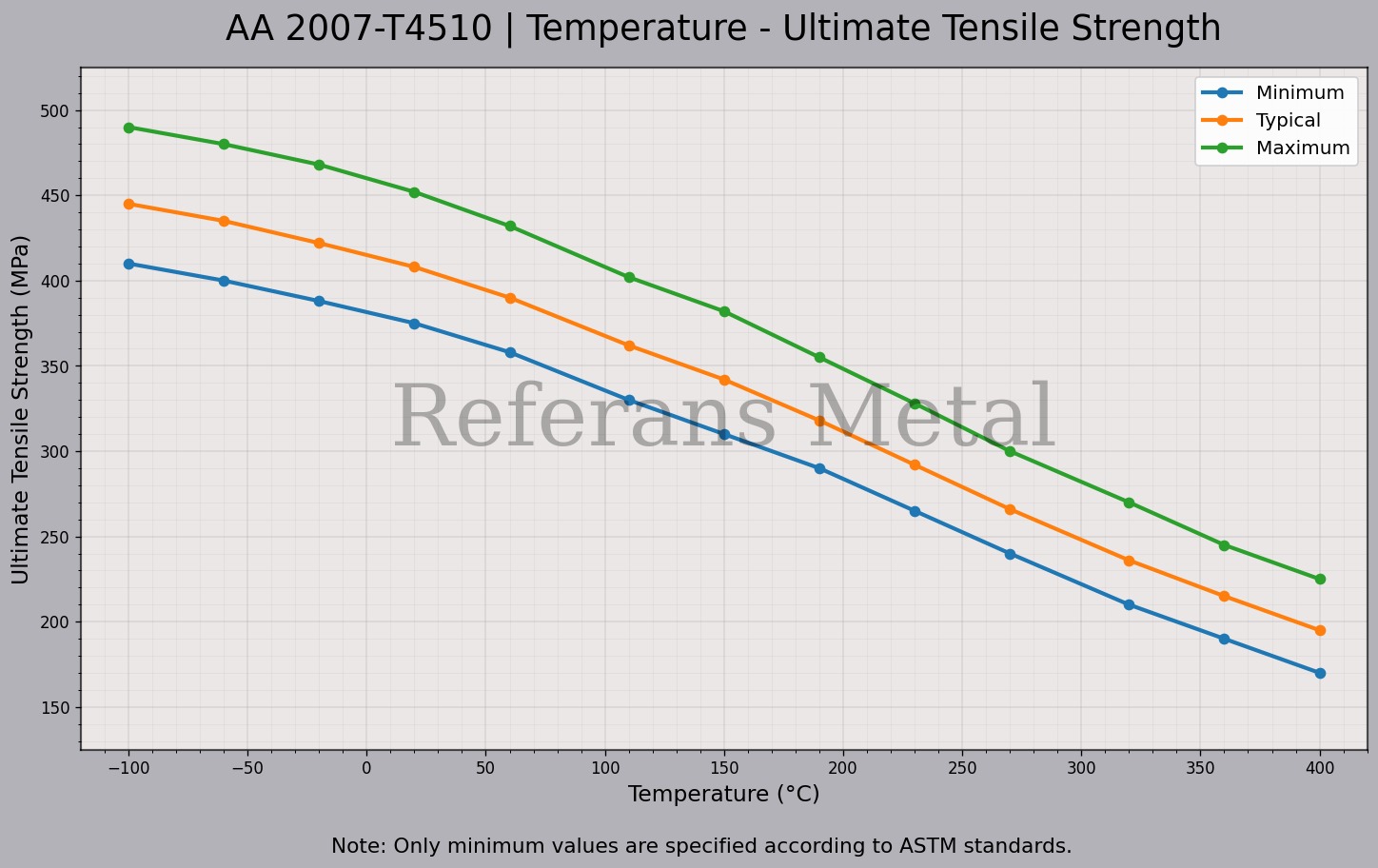

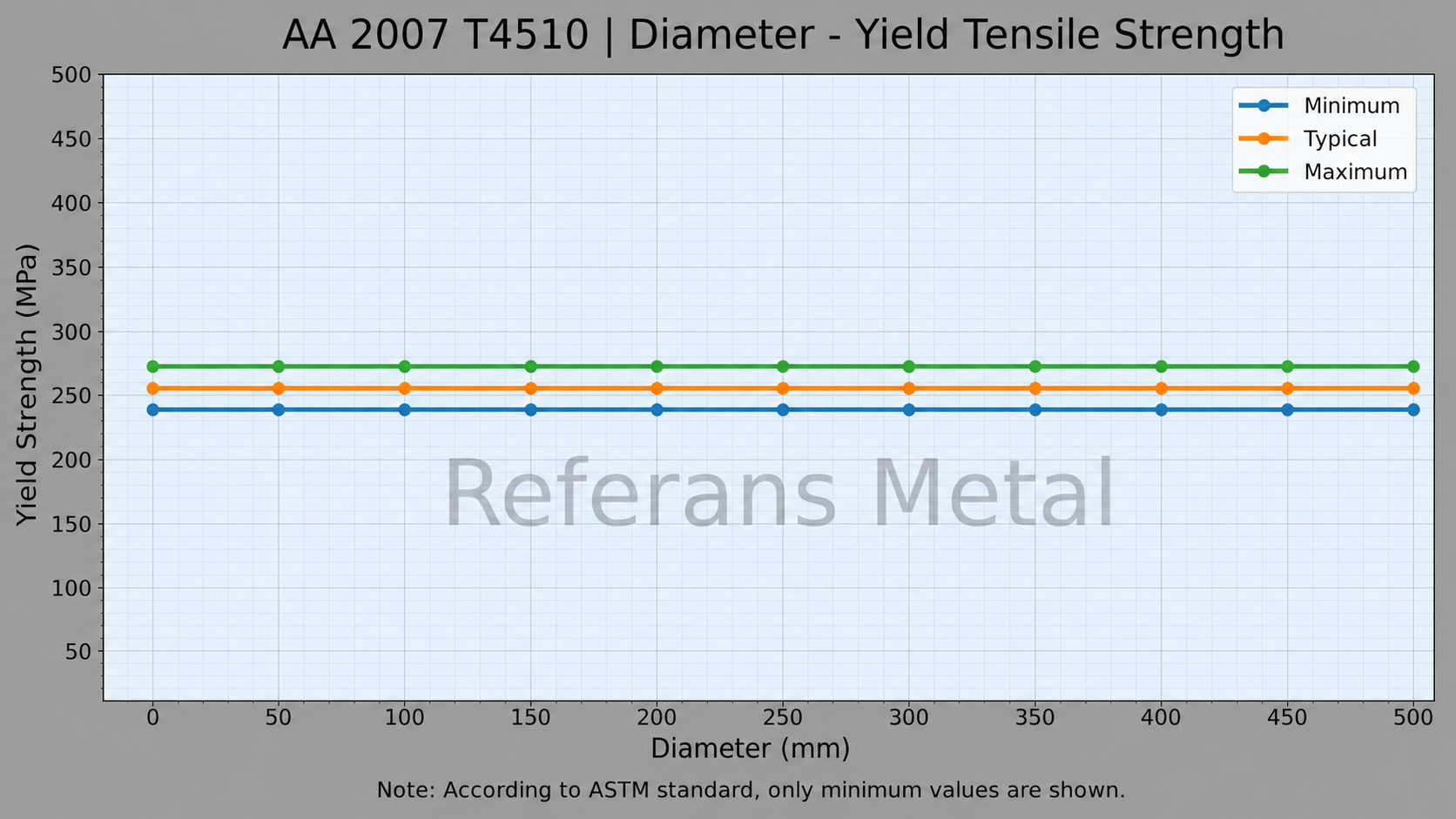

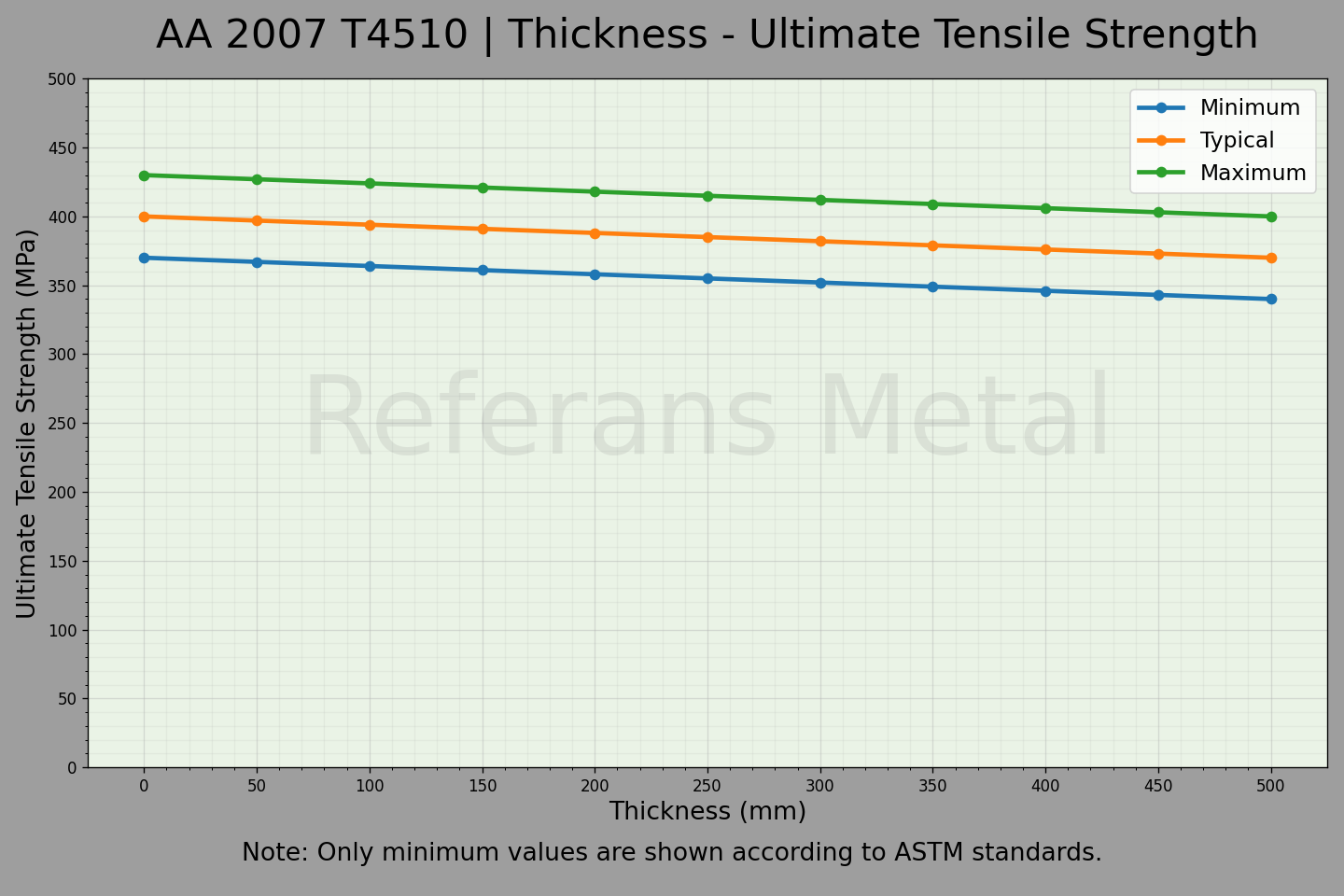

من حيث المقاومة الميكانيكية، توفر سبيكة 2007 T4510 قيمًا متوسطة إلى مرتفعة لمقاومة الشد وحد الخضوع، مما يسمح باستخدامها بأمان في الأجزاء التي تتحمل أحمالًا ميكانيكية. على سبيل المثال، توفر سبيكة 2011 قابلية تشغيل عالية جدًا لكنها أقل قليلًا في القوة مقارنة بسبيكة 2007. أما سبيكة 2024 فهي تمتلك قيم قوة أعلى لكنها أكثر صعوبة في التشغيل. في المقابل، تقدم سبيكة 6061 خصائص ميكانيكية عامة جيدة لكنها تظهر أداءً أقل في عمليات التشغيل مقارنة بسبيكة 2007. لذلك تبرز سبيكة 2007 T4510 كخيار يوازن بين القوة العالية وكفاءة التصنيع.

من حيث مقاومة التآكل، لا تتمتع سبيكة 2007 بنفس مستوى المقاومة الذي يتمتع به الألومنيوم النقي أو سبائك السلسلة 6000. وبسبب محتواها العالي من النحاس، فإنها تكون أكثر عرضة للتآكل في البيئات الرطبة أو الجوية. ولهذا السبب غالبًا ما تُطبق معالجات سطحية للحماية. يمكن أن تؤدي عمليات مثل الأنودة أو الطلاء الكيميائي أو الدهان إلى تحسين مقاومة التآكل بشكل كبير. فعلى سبيل المثال، تُعتبر سبيكة 6061 أكثر مقاومة للتآكل الطبيعي مقارنة بسبيكة 2007، بينما قد تُظهر سبيكة 7075 أيضًا حساسية للتآكل وغالبًا ما تتطلب معالجة سطحية.

من حيث قابلية التشغيل، تقدم سبيكة 2007 T4510 أداءً ممتازًا بين سبائك الألومنيوم. وبفضل وجود النحاس وإضافات الرصاص، فإن كسر الرايش يكون سهلًا ويمكن تحقيق عمليات تشغيل بسرعات عالية. توفر هذه الميزة مزايا كبيرة خاصة في عمليات الخراطة الأوتوماتيكية وفي الإنتاج الكمي. ومع ذلك فإن قابلية الثني محدودة، وقد يحدث تشقق أثناء عمليات الثني الحادة بسبب القوة المرتفعة نسبيًا للسبيكة. بالإضافة إلى ذلك، فإن قابليتها للحام ضعيفة، ولذلك غالبًا ما يُفضل استخدام التثبيتات الميكانيكية أو البرشمة.

أما سلوكها تحت الاهتزاز والأحمال الديناميكية فيُعد مستقرًا نسبيًا بفضل التوازن بين القوة والصلابة في هذه السبيكة. ولهذا السبب تُستخدم على نطاق واسع في التروس وقطع التثبيت والمكونات الهيدروليكية وأجزاء الآلات والمعدات الميكانيكية الدقيقة. كما يمكن استخدامها في معدات الطيران والفضاء التي تتطلب قوة عالية وقابلية تشغيل جيدة. وبالمقارنة مع سبائك أخرى، توفر سبيكة 2007 T4510 قوة ميكانيكية أفضل من سبيكة 2011 وقابلية تشغيل أفضل من سبيكة 6061 وسهولة تشغيل أعلى من سبيكة 2024، مما يجعلها مادة هندسية متوازنة في التطبيقات الصناعية.

• 2007 T4510 قضيب مبثوق؛ WNR 3.1645,DIN AlCuMgPb,AFNOR A-U4Pb,UNI 9002/8,UNE L-3121,UNS A92007,ISO AlCu4PbMgMn,ASTM B221

• 2007 T4510 لامة مبثوقة؛ WNR 3.1645,DIN AlCuMgPb,AFNOR A-U4Pb,UNI 9002/8,UNE L-3121,UNS A92007,ISO AlCu4PbMgMn,ASTM B221

• 2007 T4510 أنبوب مبثوق؛ WNR 3.1645,DIN AlCuMgPb,AFNOR A-U4Pb,UNI 9002/8,UNE L-3121,UNS A92007,ISO AlCu4PbMgMn,ASTM B221

• 2007 T4510 بروفيل مبثوق؛ WNR 3.1645,DIN AlCuMgPb,AFNOR A-U4Pb,UNI 9002/8,UNE L-3121,UNS A92007,ISO AlCu4PbMgMn,ASTM B221

• 2007 T4510 أنبوب مبثوق بدون درز؛ WNR 3.1645,DIN AlCuMgPb,AFNOR A-U4Pb,UNI 9002/8,UNE L-3121,UNS A92007,ISO AlCu4PbMgMn,ASTM B241

عوامل الاختيار لسبيكة 2007 T4510

• قضيب / قضيب مستدير / قضيب مسطح
• أنبوب/بروفيل
