7068
AMS 4331 / AlZn5MgCu / 7068 / T6511
| Chemical Properties | % Value |
| Silicon (Si) | 0,00 - 0,12 |
| Chromium (Cr) | 0,00 - 0,05 |
| Manganese (Mn) | 0,00 - 0,10 |
| Magnesium (Mg) | 2,20 - 2,30 |
| Copper (Cu) | 1,60 - 2,40 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,15 |
| Zinc (Zn) | 7,30 - 8,30 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2.85 g/cm³ |
| Melting Point | 476 °C |
| Thermal Expansion | 23.4 µm/m.°C |
| Modulus of Elasticity | 71.7 GPa |
| Thermal Conductivity | 190 W/m.K |
| Electrical Resistivity | %31 IACS |
| Mechanical Properties | Value |
| Proof Strength | 680 MPa |
| Yield Strength | 710 MPa |
| Shear Strength | 365 MPa |
| Elongation A50 mm | %8 |
| Hardness | 190 HB |

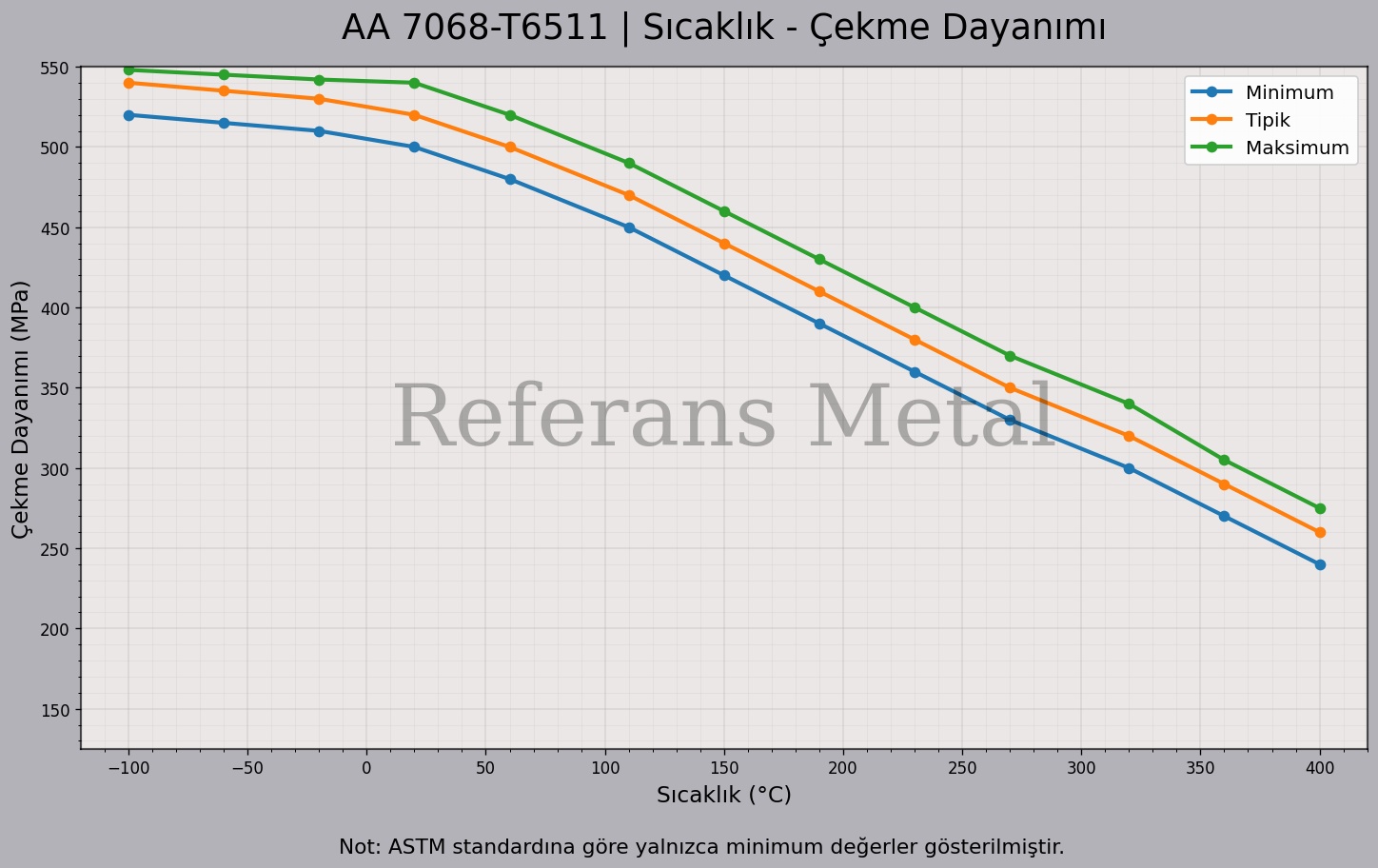

| 7068 T6511 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

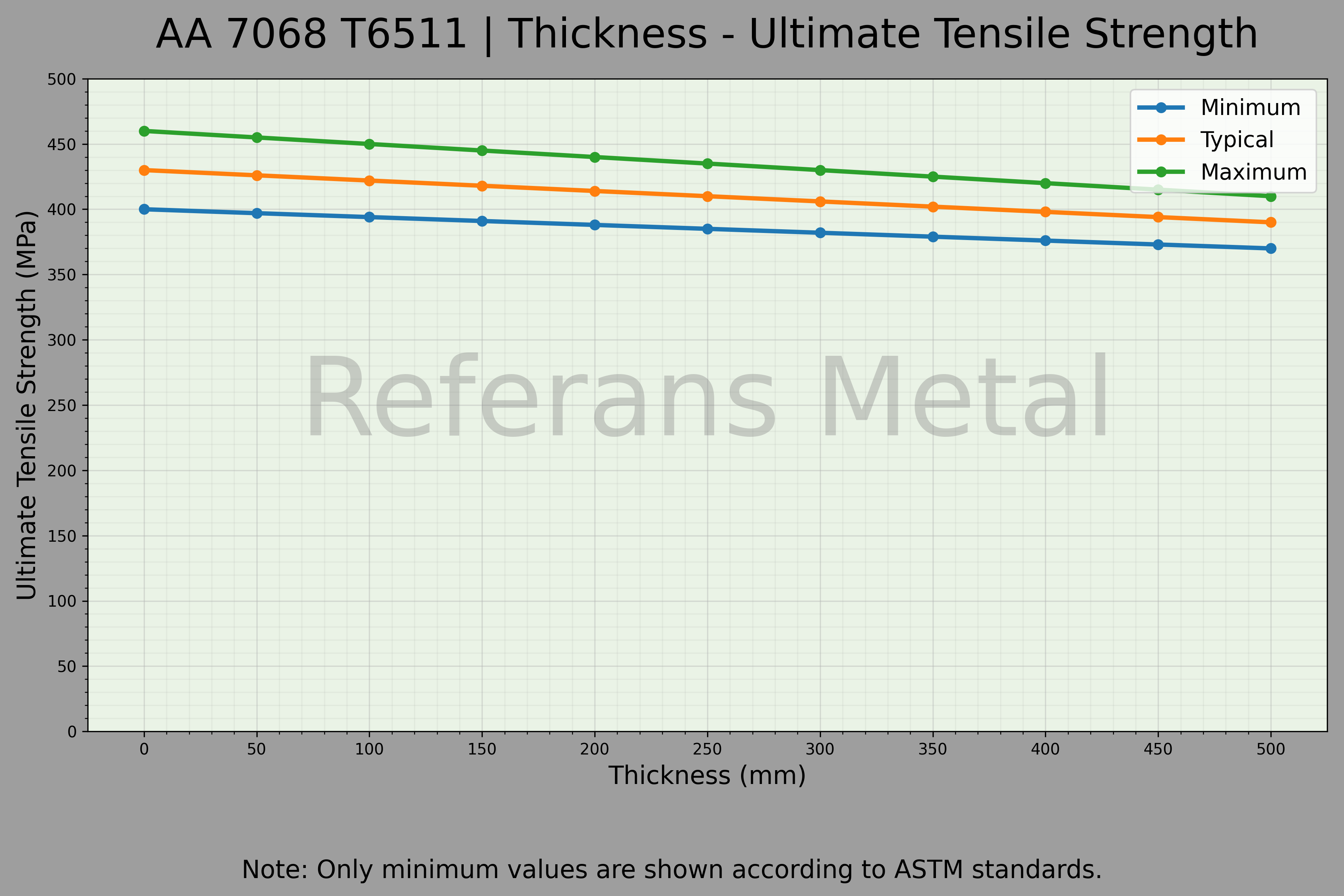

| 7068 T6511 السماكة – مخطط مقاومة الشد القصوى |
 |

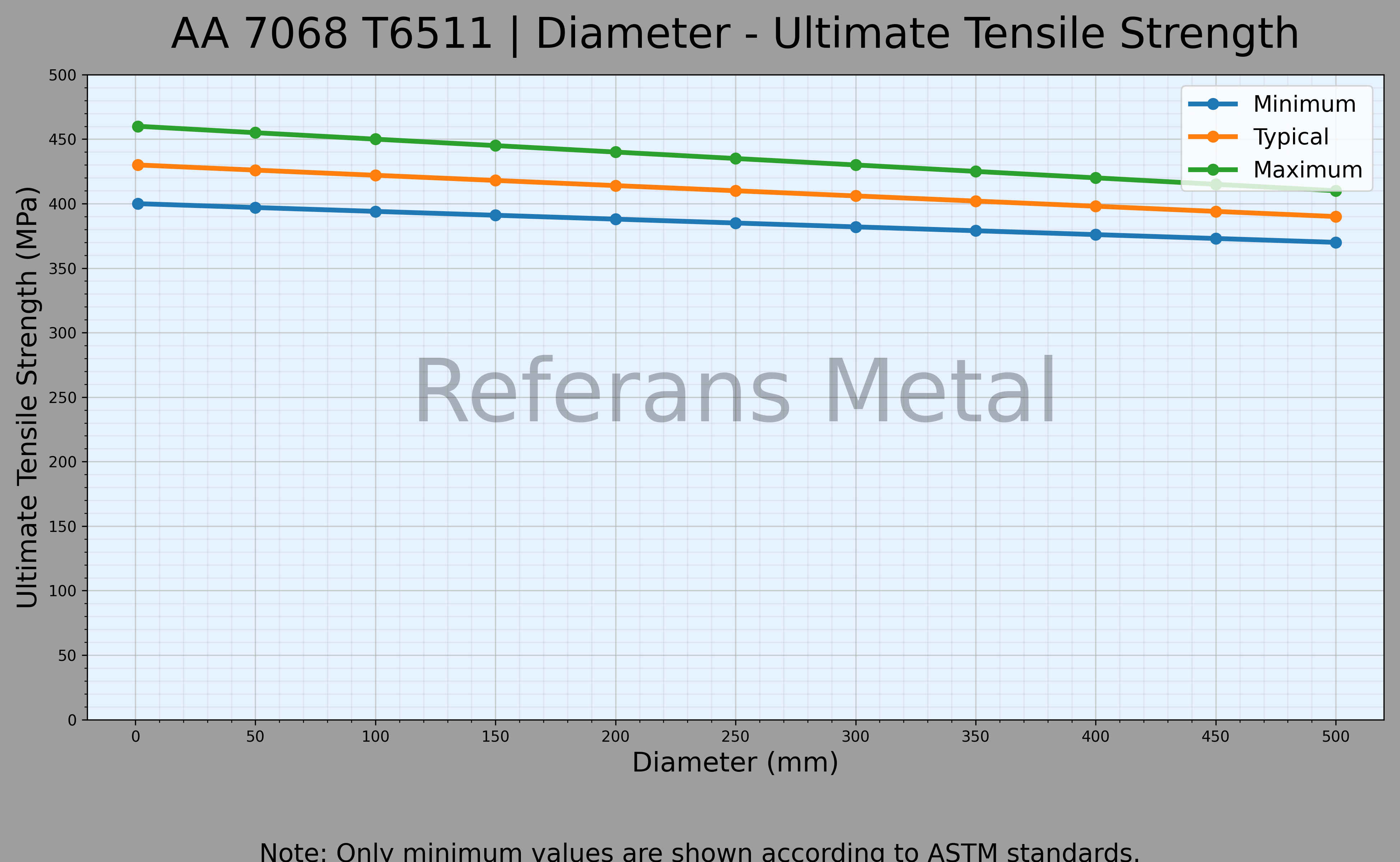

| 7068 T6511 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 7068 T6511 تنتمي إلى سلسلة Al-Zn-Mg-Cu (سلسلة 7000) وتُعد من أعلى سبائك الألمنيوم من حيث المقاومة المتاحة تجاريًا. يشير تصنيف T6511 إلى المعالجة الحرارية بالمحلول، إزالة الإجهاد عن طريق الشد، والشيخوخة الاصطناعية. تم تطوير هذه الحالة لتوفير استقرار أبعادي عالٍ وأقصى أداء ميكانيكي، خاصة في المنتجات المبثوقة.
من حيث مقاومة التآكل، تتمتع 7068 T6511 بمقاومة محدودة للتآكل العام، مثل معظم سبائك 7000 عالية المقاومة. أداؤها مشابه لـ 7075-T6، لكنها تتطلب اهتمامًا خاصًا بمقاومة التشقق الناتج عن التآكل الإجهادي (SCC). مقارنةً بـ 7050، فإن مقاومتها لـ SCC أقل. لذلك يُوصى باستخدام طلاءات واقية أو أنودة في البيئات القاسية.
من حيث المقاومة والخصائص الميكانيكية، توفر 7068 T6511 من أعلى قيم المقاومة بين سبائك الألمنيوم. تتفوق بشكل واضح على 7075-T6 من حيث المقاومة. ومع ذلك، فإن هذه المقاومة العالية تأتي على حساب المتانة والليونة. مقارنة بـ 2024 و7050، توفر مقاومة أعلى بكثير ولكن قدرة أقل على تحمل الشقوق.
من حيث قابلية التشغيل والثني واللحام، توفر 7068 T6511 قابلية تشغيل متوسطة، لكن مع زيادة تآكل الأدوات بسبب مقاومتها العالية. قابليتها للحام محدودة جدًا ولا يُنصح بها. قابلية الثني منخفضة، ويتم التشكيل قبل المعالجة الحرارية. توفر دقة هندسية عالية في المنتجات المبثوقة.
من حيث الطلاء وسلوك الاهتزاز والتطبيقات، فإن 7068 مناسبة للأنودة والطلاءات الصلبة، لكن الجودة الزخرفية محدودة. قدرتها على تخميد الاهتزاز منخفضة. تشمل التطبيقات الصناعات الدفاعية، الطيران، سباقات السيارات، المكونات عالية الأداء والأجزاء الحرجة. تُستخدم 7068 T6511 كبديل خفيف للفولاذ في التطبيقات ذات الأحمال العالية.
المعايير القياسية لتكوين المادة
يمكن أن تكون 7068 T6511 وفقًا للمعايير التالية:
• 7068 T6511 قضيب بثق؛ AMS 4331, ASTM B221
• 7068 T6511 قضيب مسطح بثق؛ AMS 4331, ASTM B221
• 7068 T6511 أسلاك بثق؛ AMS 4331, ASTM B221
الخصائص المميزة لـ 7068 T6511:
- القوة: ممتازة
- سهولة التشغيل: متوسطة
- قابلية اللحام: ضعيفة
- قابلية التشكيل: مقبولة
- مقاومة التآكل: جيدة
- المعالجة الحرارية: نعم
بعض التطبيقات المعروفة لـ 7068 T6511:
مكونات هيكلية حرجة في الطيران (جسم الطائرة، وصلات الأجنحة)
صفائح درع خفيفة وعالية القوة، ومكونات حاملة في الصناعات الدفاعية
أنظمة تعليق وأطر ومكونات عالية الأداء في السيارات
تطبيقات في معدات رياضية (مثل هياكل الدراجات عالية الأداء) وأجزاء آلات صناعية حيث تكون نسبة القوة/الوزن مهمة
المخزون
تتوفر 7068 T6511 على شكل قضبان/مسطحة.
- قضيب / مسطح
| Mechanical Properties | |||
| Thickness (mm) | Proof Strength (Min.) | Yield Strength (Min.) | Elongation A50 mm % |
| over 0.203 up to & incl. 0.279 | 430 MPa | 505 MPa | 5 |
| over 0.305 up to & incl. 0.991 | 458 MPa | 520 MPa | 7 |
| over 1.02 up to & incl. 3.17 | 465 MPa | 535 MPa | 8 |
| over 3.20 up to & incl. 6.32 | 472 MPa | 533 MPa | 8 |
| over 6.35 up to & incl. 12.7 | 459MPa | 534 MPa | 9 |
| over 12.7 up to & incl. 25.4 | 465 MPa | 538 MPa | 7 |
| over 25.43 up to & incl. 50.8 | 457 MPa | 526 MPa | 6 |
| over 50.83 up to & incl. 63.5 | 437 MPa | 519 MPa | 5 |
| over 63.53 up to & incl. 76.2 | 417 MPa | 491 MPa | 5 |
| over 76.23 up to & incl. 88.9 | 394 MPa | 485 MPa | 5 |
| over 88.93 up to & incl. 102 | 368 MPa | 458 MPa | 4 |
