AS 9100
SPACE 2009
AS 9120
لوحات/ طباقات
صاج
قضيب
أنابيب
7150
AMS 4252 / AlZn6CuMgZr(A) / 7150 / T7751
| Chemical Properties | % Value |
| Silicon (Si) | 0,00 - 0,15 |
| Chromium (Cr) | 0,10 - 0,22 |
| Manganese (Mn) | 0,00 - 0,20 |
| Magnesium (Mg) | 2,00 - 2,90 |
| Copper (Cu) | 1,20 - 1,90 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,20 |
| Zinc (Zn) | 7,20 - 8,20 |
| Aluminium (Al) | Balance |
| Titanium + Zirconium (Ti+Zr) | 0,08 - 0,15 |
| Physical Properties | Value |
| Density | 2,86 g/cm³ |
| Mechanical Properties | Value |
| Proof Strength | 572 MPa |
| Yield Strength | 607 MPa |
| Shear Strength | 455 MPa |
| Elongation A50 mm | %11 |
| Hardness | 150 HB |

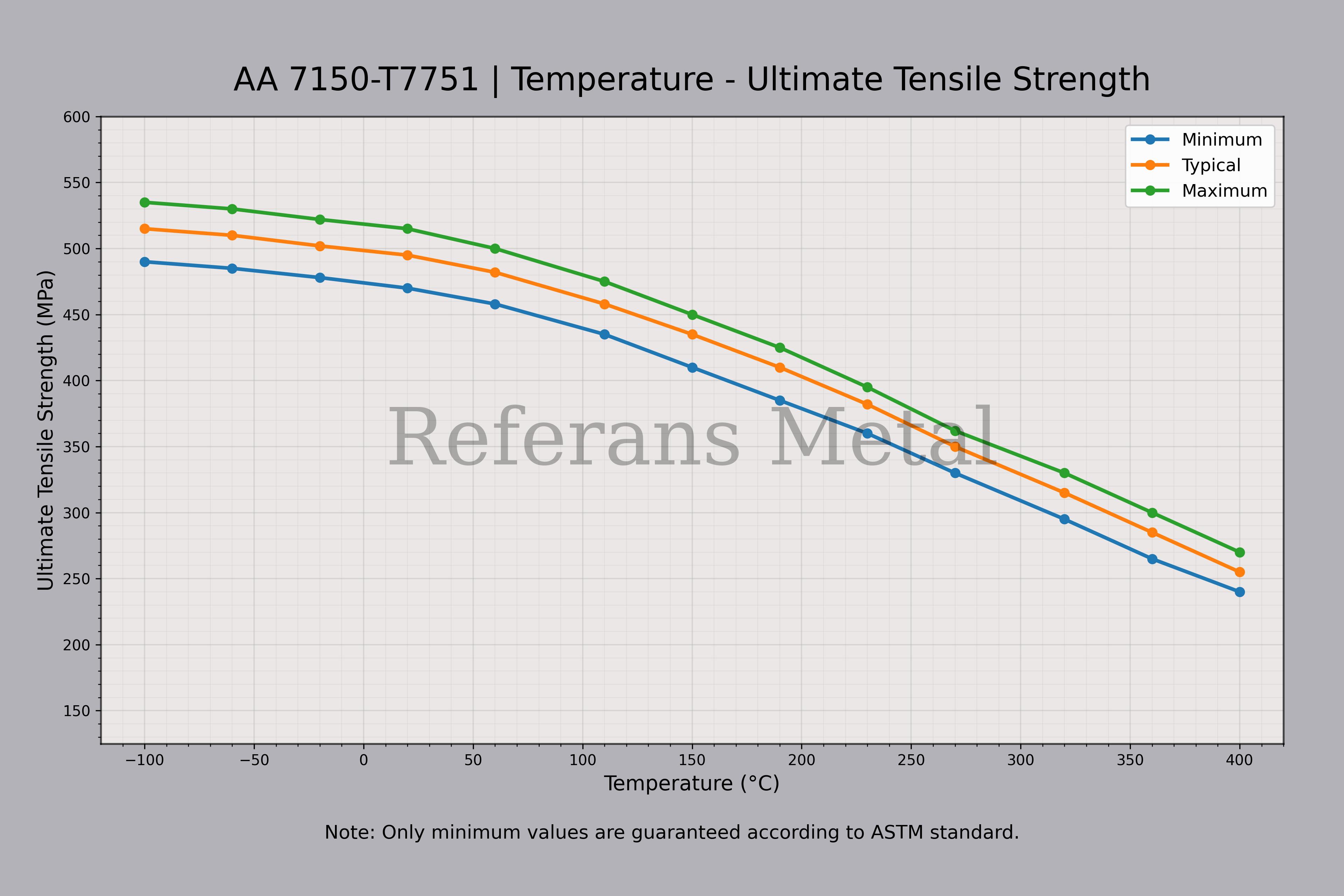

| 7150 T7751 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

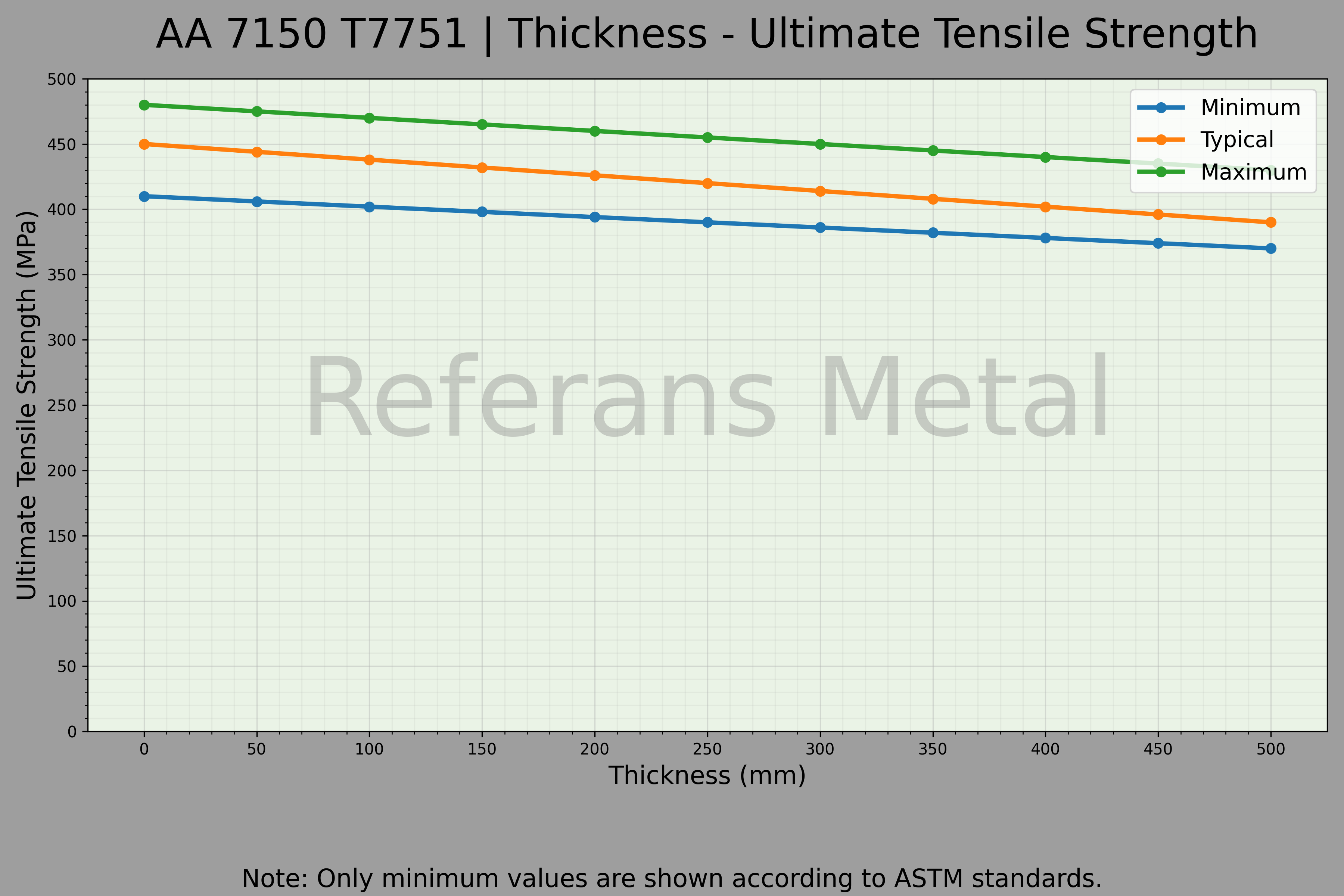

| 7150 T7751 السماكة – مخطط مقاومة الشد القصوى |
 |

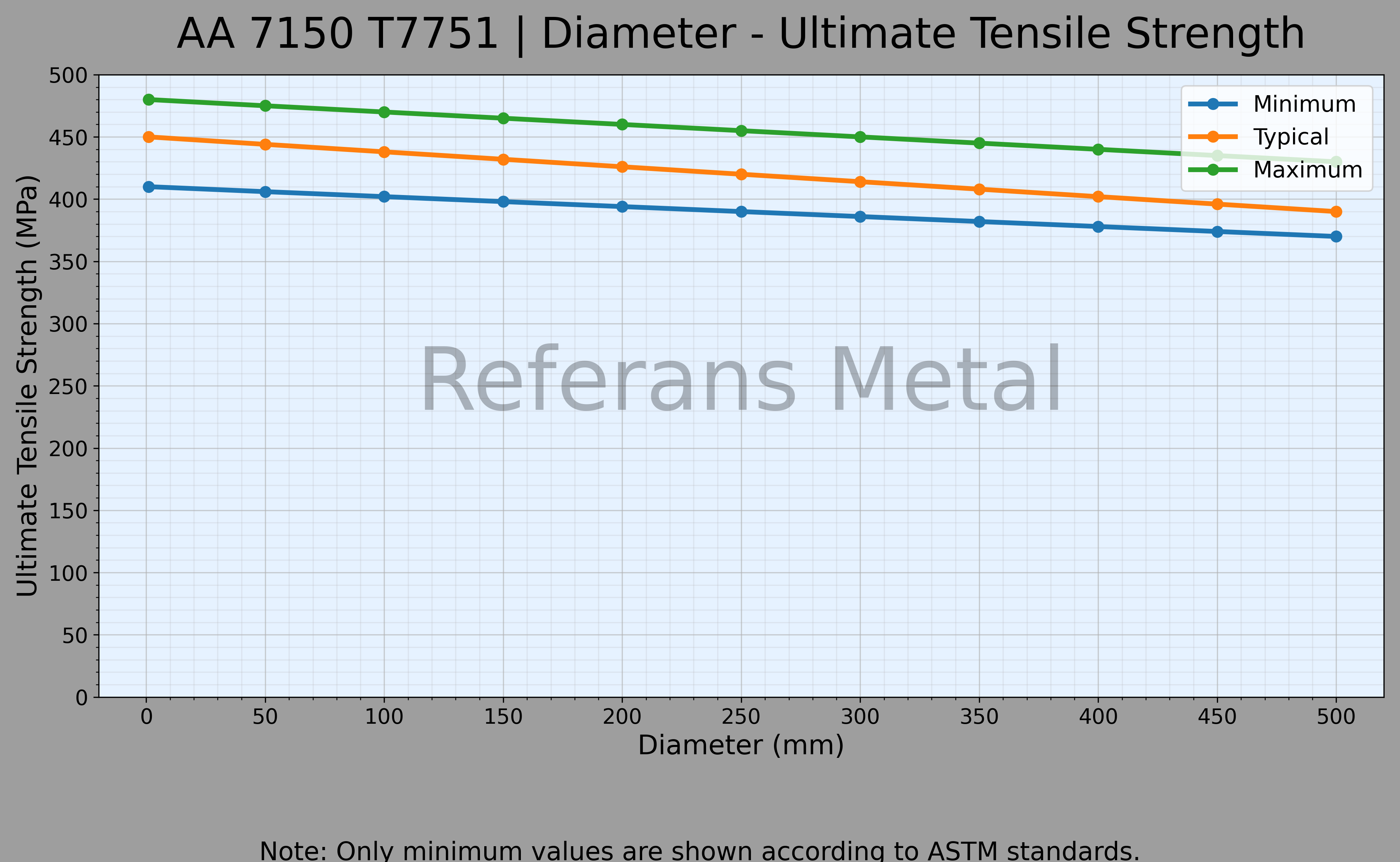

| 7150 T7751 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 7150-T7751 تنتمي إلى سلسلة 7xxx عالية المقاومة وتم تطويرها خصيصًا لتطبيقات الطيران. يتم تقوية هذه السبيكة بعناصر الزنك (Zn) والمغنيسيوم (Mg) والنحاس (Cu)، ويوفر تصنيف T7751 توازنًا مثاليًا بين المقاومة ومقاومة التآكل. يتضمن هذا التصنيف عمليات التعتيق الزائد (Overaging) وإزالة الإجهادات الداخلية، مما يمنح السبيكة استقرارًا أفضل خاصة في المقاطع السميكة.
من حيث مقاومة التآكل، تُظهر سبيكة 7150-T7751 مقاومة أفضل بكثير للتشقق الناتج عن التآكل الإجهادي مقارنةً بسبيكة 7075-T6. وهذا يجعلها مناسبة جدًا للهياكل الجوية. بالمقارنة مع سبيكة 7050، تقدم أداءً مشابهًا، لكنها تتفوق بشكل واضح على سبيكة 2024 من حيث مقاومة التآكل العامة. يمكن تحسين أدائها بشكل أكبر باستخدام المعالجات السطحية مثل الأنودة أو الطلاء.
من حيث المقاومة وقابلية التشغيل، توفر سبيكة 7150-T7751 مقاومة شد وخضوع عالية جدًا، خاصة في الألواح السميكة. بالمقارنة مع 7075-T6، تقدم مقاومة مماثلة أو أعلى، مع ميزة إضافية تتمثل في تجانس الخواص الميكانيكية عبر السماكة. تتمتع بقابلية تشغيل جيدة ضمن خصائص سلسلة 7xxx، ولكن يجب أخذ تآكل الأدوات بعين الاعتبار بسبب صلابتها العالية.
من حيث الثني وقابلية اللحام والطلاء، تُظهر السبيكة ليونة محدودة، مما يجعل عمليات الثني أكثر تقييدًا وتتطلب تحكمًا دقيقًا في العملية. كما أن قابليتها للحام ضعيفة، بينما تُعد سبيكة 6061 أفضل بكثير في هذا الجانب. ومع ذلك، فهي مناسبة للطلاء، ويمكن تحسين مقاومتها للتآكل من خلال استخدام الأنودة أو طبقات Alclad. وبفضل حالة T7751، يتم تقليل الإجهادات الداخلية، مما يقلل من التشوه بعد التشغيل.
من حيث استجابة الاهتزاز ومجالات الاستخدام، تُستخدم سبيكة 7150-T7751 على نطاق واسع في صناعة الطيران والدفاع بسبب مقاومتها النوعية العالية وأدائها الجيد في الإجهادات المتكررة (Fatigue). تشمل التطبيقات الرئيسية ألواح الأجنحة، هياكل الطائرات، والتطبيقات ذات السماكات الكبيرة. وعلى الرغم من تشابهها مع 7050 و7075 في مجالات الاستخدام، إلا أنها تتفوق في الأداء ضمن المقاطع السميكة.
معايير تركيبة المادة
يمكن توفير 7150 T7751 وفقًا للمعايير التالية:
• 7150 T7751 لوح / صفيحة ؛ AMS 4252, UNS A97150, ISO AlZn6CuMgZr, ASTM B209
الخصائص المميزة لسبيكة 7150 T7751 :
- القوة: جيدة جدًا
- قابلية التشغيل : جيدة
- قابلية اللحام : متوسطة
- قابلية التشكيل : ضعيفة
- مقاومة التآكل : عالية
- المعالجة الحرارية : نعم
بعض التطبيقات المعروفة لسبيكة 7150 T7751 :
في هياكل أوصال السفن،
في هياكل جسم وطائرات الطائرات،
تستخدم أيضًا في الصناعة النووية.
المخزون
نقوم بتصنيع وتوريد 7150 T7751 على شكل صفائح.
- لوح / صفيحة
| Mechanical Properties | |||
| Thickness (mm) | Proof Strength (Min.) | Yield Strength (Min.) | Elongation A50 mm % |
| 25,4 mm | 565 MPa | 607 MPa | %11 |
حساب الوزن
