سبيكة الألمنيوم 7475 Alclad T761 هي إحدى سبائك الألمنيوم من السلسلة 7xxx التي تم تطويرها خصيصًا لتطبيقات الطيران والفضاء، حيث تجمع بين القوة العالية ومقاومة الكسر الممتازة ومقاومة التآكل المحسنة. يتكون طلاء “Alclad” من طبقة رقيقة من الألمنيوم النقي على السطح، مما يوفر حماية إضافية ضد التآكل. هذه الميزة مهمة بشكل خاص للمكونات الهيكلية للطائرات التي تعمل في البيئات الرطبة أو المالحة أو ذات الظروف الجوية القاسية. بفضل محتواها العالي من الزنك والمغنيسيوم تحقق السبيكة قوة ميكانيكية مرتفعة، بينما تعمل المعالجة الحرارية المحسنة T761 على تحسين مقاومتها للتشقق الناتج عن التآكل تحت الإجهاد.

من حيث المتانة والقوة، تُظهر سبيكة 7475 Alclad T761 أداءً متفوقًا مقارنة بالعديد من سبائك الألمنيوم عالية القوة. عند مقارنتها بسبيكة 7075-T6 فإنها توفر مستوى مشابهًا من مقاومة الشد لكنها تتميز بمتانة كسر أعلى، مما يجعلها أكثر أمانًا في الهياكل الجوية الحرجة. وبالمقارنة مع 2024-T3 فإنها توفر قوة ساكنة أعلى ومقاومة أفضل للتعب. أما بالمقارنة مع 7050-T7451 فقد توفر في بعض التطبيقات مزايا مثل قابلية تشغيل أفضل وكثافة أقل قليلًا.

من ناحية قابلية التشغيل والتشكيل، تُظهر سبيكة 7475 قابلية تشغيل جيدة مقارنة بسبائك الألمنيوم عالية القوة. فهي تنتج رقائق مستقرة أثناء عمليات التشغيل وتوفر جودة سطح جيدة في عمليات التشغيل الميكانيكي. ومع ذلك، بسبب مستوى قوتها المرتفع فإن قدرتها على الثني البارد محدودة إلى حد ما، ولذلك تُجرى عمليات التشكيل عادة في ظروف حرارة مناسبة أو بعد معالجة مسبقة. كما أن حالة المعالجة الحرارية T761 تقلل من الإجهادات الداخلية مما يحسن استقرار التشغيل ودقة الأبعاد.

تُعد مقاومة التآكل وقابلية الطلاء السطحي من أهم مزايا هذه السبيكة. حيث تعمل طبقة Alclad على تحسين مقاومتها للتآكل الجلفاني والأكسدة الجوية. وهذا يجعلها مناسبة بشكل خاص لتطبيقات مثل ألواح جسم الطائرة، وأغطية الأجنحة، والصفائح الهيكلية التي تتطلب عمر خدمة طويل. كما أنها متوافقة بشكل جيد مع عمليات الطلاء والأنودة ومعالجات السطح الأخرى، مما يسمح بتطبيق طبقات حماية وجمالية في آن واحد.

من حيث سلوك الاهتزاز وقابلية اللحام، تُظهر السبيكة أداءً جيدًا تحت الاهتزاز بفضل معامل المرونة العالي وقوتها الميكانيكية، كما توفر مقاومة جيدة لانتشار شقوق التعب. ومع ذلك، وكما هو الحال مع معظم سبائك الألمنيوم من السلسلة 7xxx، فإن قابلية لحامها محدودة، ولذلك يتم عادة استخدام التثبيت الميكانيكي أو البرشمة أو اللصق بدلاً من اللحام. وبفضل هذه الخصائص فإن سبيكة الألمنيوم 7475 Alclad T761 تُستخدم على نطاق واسع في صناعات الطيران والدفاع والهياكل الهندسية عالية الأداء وبعض التطبيقات الفضائية.

معايير التركيب الكيميائي للمادة

يمكن إنتاج 7475 T761 وفق المعايير التالية:
• 7475 T761 صفائح Alclad؛ AMS 4100,EN 2803,3.4377
• 7475 T761 صفائح Bare؛ AMS 4085,AIR 9048-290 Alloy 7475,UNS A97475 AlZn5.5MgCu

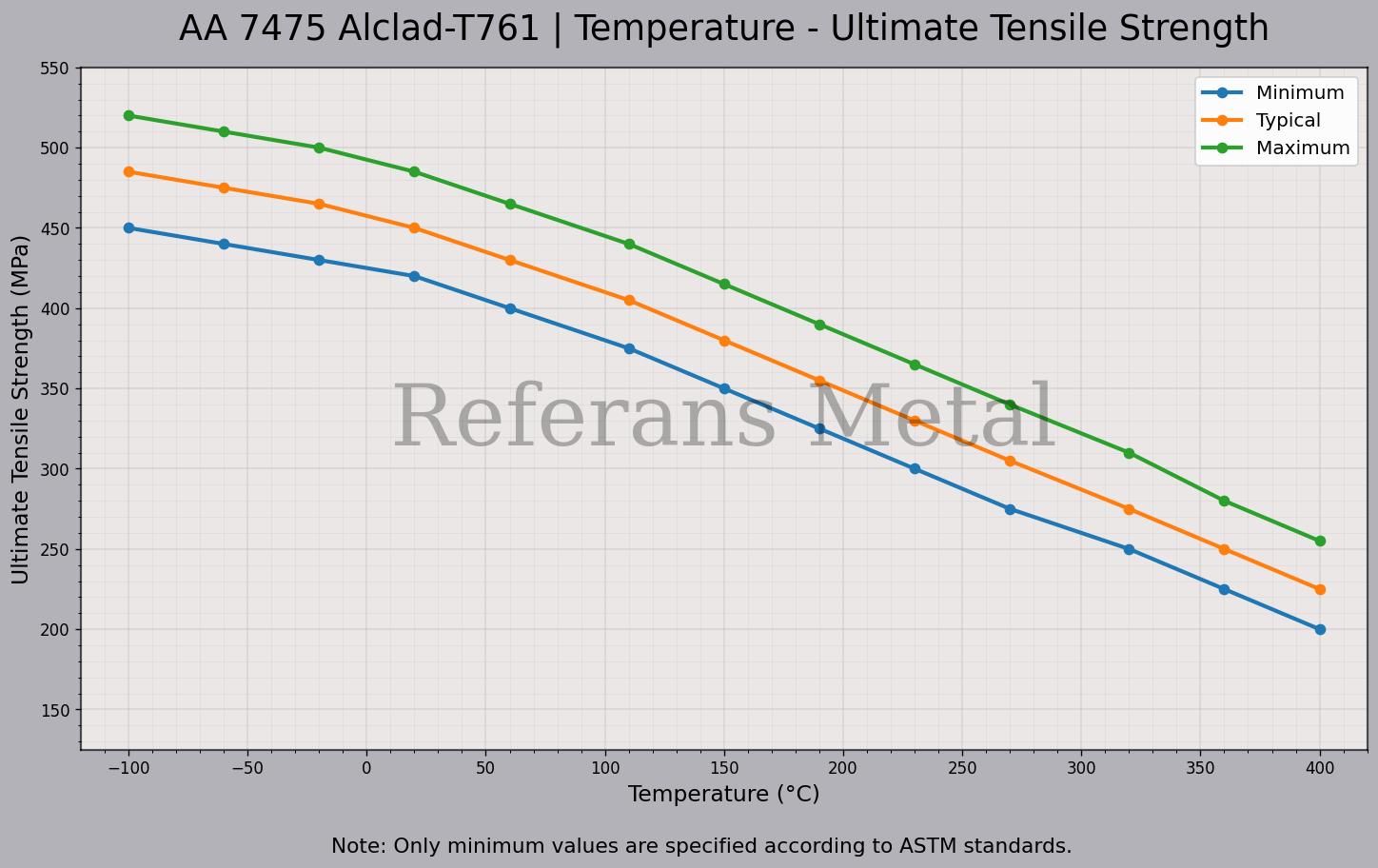

الحدود الدنيا للقيم الميكانيكية الأساسية لـ 7475 T761

Alclad          Bare
السماكة: بوصة 0.187-0.063     0.249-0.040
(مم) (4.75-1.60)     (6.325-1.016)
مقاومة الشد، ksi (MPa) 490 / 523
مقاومة الخضوع، ksi (MPa) 421 / 456
الاستطالة، % 12 / 12


القيم الدنيا لمتانة الكسر لـ 7475 T761

(متانة الكسر)

KIc: ksi√in.(MPa√m)*
T-L      السماكة      الحالة

88.0 (96.6)  0.125-0.040 in.  T761 Bare
(3.18-1.02 mm)
81.0 (88.9)  0.249-0.126 in.
(6.32-3.20 mm)

88.0 (96.6)  0.125-0.040 in.  T761 Alclad
(3.18-1.02 mm)
81.0 (88.9)  0.249-0.126 in.
(6.32-3.20 mm)

الخصائص المميّزة لـ 7475 T761:

• المتانة: ممتازة
• قابلية التشغيل: متوسطة
• قابلية اللحام: ضعيفة
• قابلية التشكيل: متوسطة
• مقاومة التآكل: جيدة
• المعالجة الحرارية: نعم


بعض مجالات الاستخدام المعروفة لـ 7475 T761:
في تصنيع الطائرات العسكرية والمركبات الفضائية.
في تصنيع الأجزاء التي تعمل تحت سرعات عالية وعزوم دوران مرتفعة.
في بناء السفن وفي مختلف الصناعات لإنتاج الهياكل الكبيرة والأنظمة المركزية.


المخزون
يتم توريد 7475 T761 على شكل صفائح.
